NordicTrack E11.0 Elliptical Manuale D'Istruzioni

10

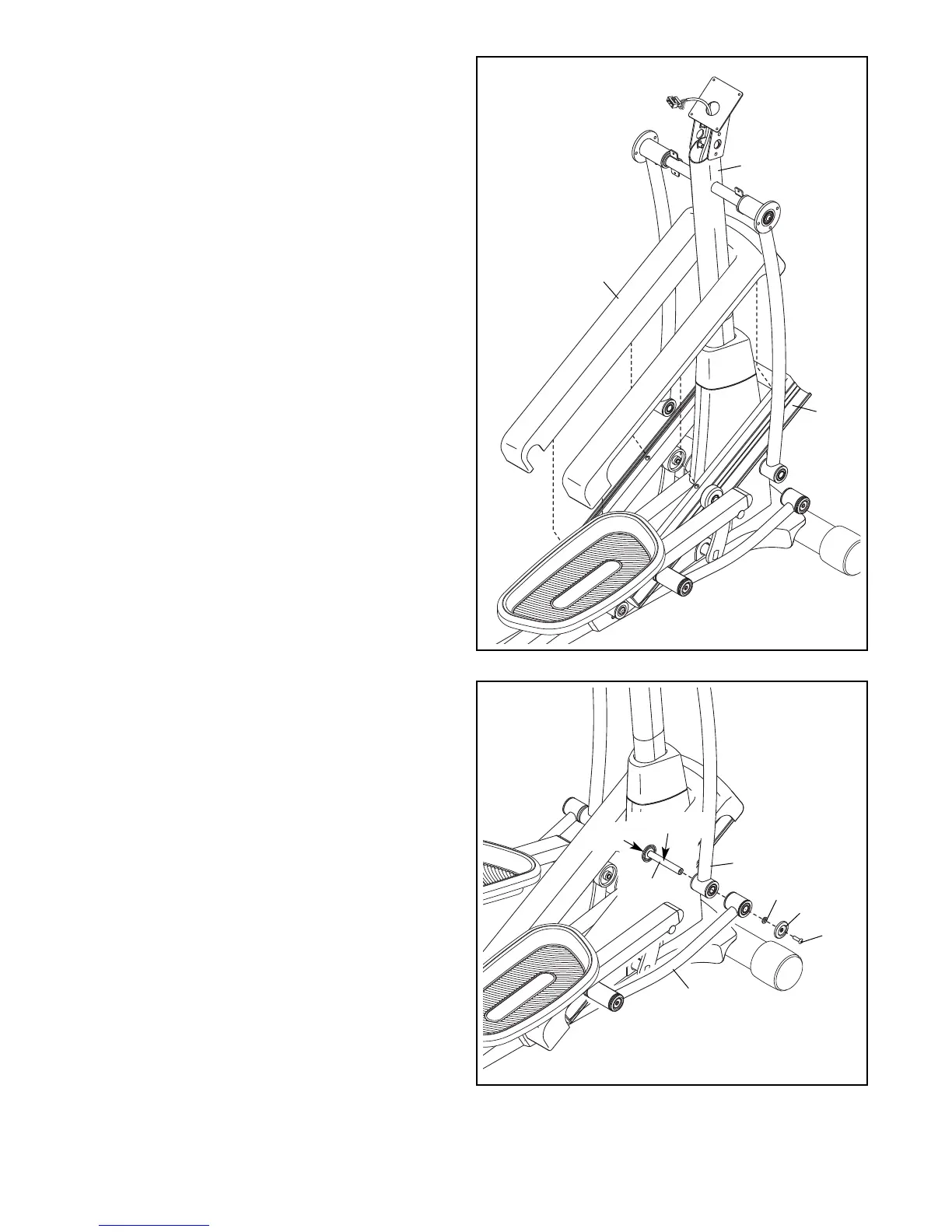

10. Lubrificare l'Asse Braccio di Collegamento
(114).
Inserire l'Asse Braccio di Collegamento (114)
nel Montante Manubrio Destro (6) e il Braccio di
Collegamento Destro (43) dal lato indicato.
Inserire una chiave esagonale nella Vite
Autobloccante da M8 x 35mm (149) nell'Asse
Braccio di Collegamento (114).
Con una seconda chiave esagonale, serrare
un'altra Vite Autobloccante da M8 x 35mm
(149), un Copri Asse Piccolo (56) e una
Rondella da M8 (95) nell'altra estremità
dell'Asse Braccio di Collegamento (114).
Suggerimento: attenzione a non danneg-
giare il Copri Asse Piccolo quando si serra
la Vite Autobloccante.
Ripetere questa operazione sull'altro lato
dell'ellittico.
10
9. Orientare il Copri Rampa (131) attorno al
Montante (5) nel modo indicato.
I
nserire premendo le linguette del Copri Rampa
(131) nella Rampa (130).
9
131
130
5
95
43
56
6
114
149
149
Lubrificante
