NordicTrack E11.0 Elliptical Manuale D'Istruzioni

11
12
11
9
7
6
8
102
102
103
1

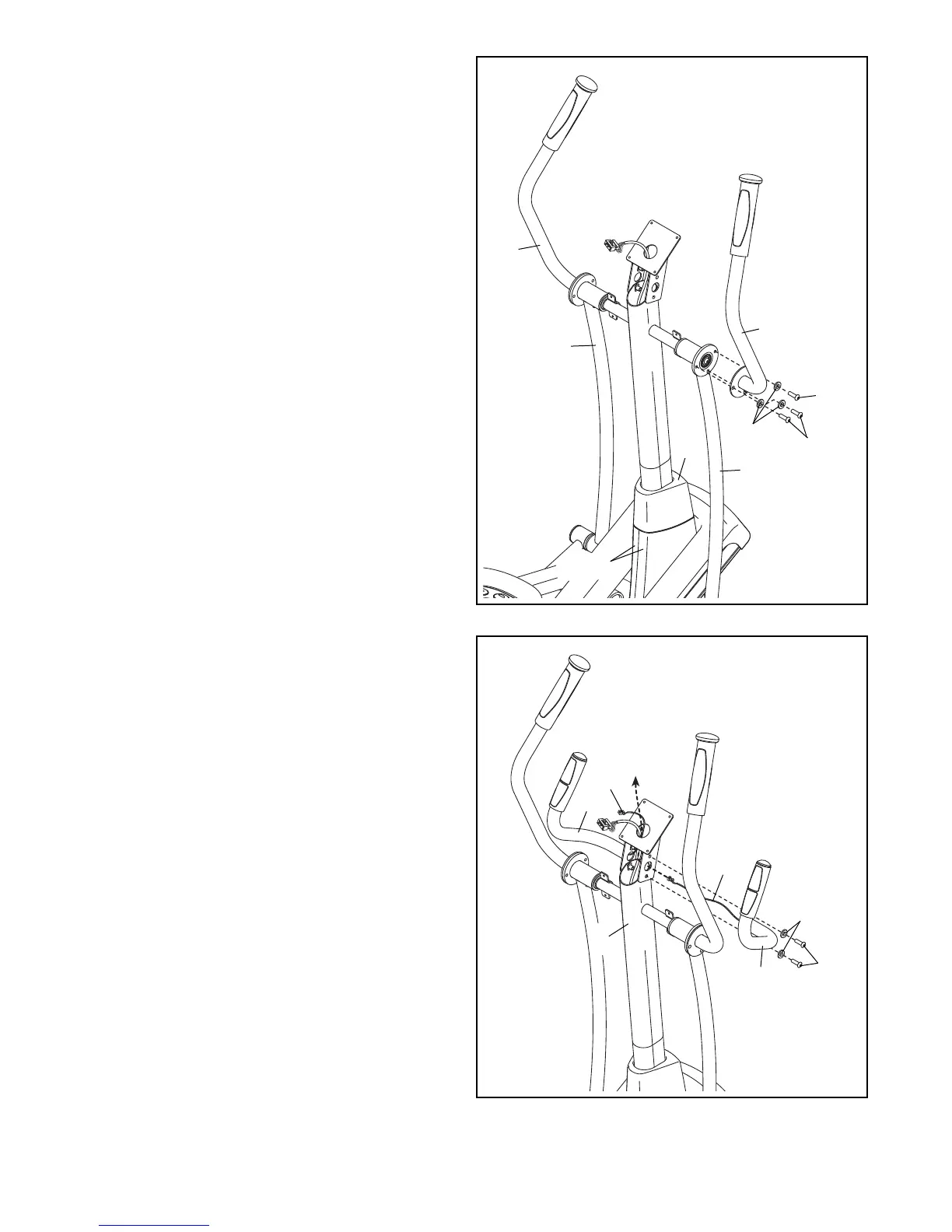

1. Localizzare il Manubrio Esterno Destro (8) con-
trassegnato con l'adesivo “Right” (L o Left
i
ndicano la sinistra; R o Right indicano la
destra) e orientarlo come indicato.
Facendo ricorso all'aiuto di un'altra persona reg-
g
ere il Manubrio Esterno Destro (8) vicino al
Montante Manubrio Destro (6).
Fissare il Manubrio Esterno Destro (8) al
Montante Manubrio Destro (6) con tre Viti
Autobloccanti da M8 x 16mm (102) e tre
Rondelle Grower da M8 (103).
Fissare il Manubrio Esterno Sinistro (9) al
Montante Manubrio Sinistro (7) nello stesso
modo.
Si veda fase 4 a pagina 7. Serrare le Viti
Autobloccanti da M8 x 16mm (102).
Inserire verso il basso il Coperchio Superiore
(27) e inserirlo a pressione nei Copri Telaio
Destro e Sinistro (21, 22).
12. Localizzare il Manubrio Interno Destro (10) con-
trassegnato con l'adesivo “Right” (L o Left
indicano la sinistra; R o Right indicano la
destra) e orientarlo come indicato.
Con l'aiuto di un'altra persona reggere il
Manubrio Interno Destro (10) vicino al lato
destro del Montante (5).
Inserire il Cavo del Cardiofrequenzimetro (105)
che esce dal Manubrio Interno Destro (10) nel
lato destro del Montante (5) e tirarlo fuori verso
l'alto dalla parte superiore del Montante.
Suggerimento: attenzione a non pizzicare il
Cavo Cardiofrequenzimetro (105). Fissare il
Manubrio Interno Destro (10) al Montante (5)
con due Viti Autobloccanti da M8 x 16mm (102)
e due Rondelle Grower da M8 (103).
Fissare il Manubrio Interno Sinistro (11) nello
stesso modo.
102
103
105
105
10
11
5
Attenzione a non
pizzicare i Cavi del
Cardiofrequenzimetro (105)
27
21, 22
