NordicTrack E11.0 Elliptical - Assembly Step 14: Console Wiring; Connect Console Wiring

12
13
14

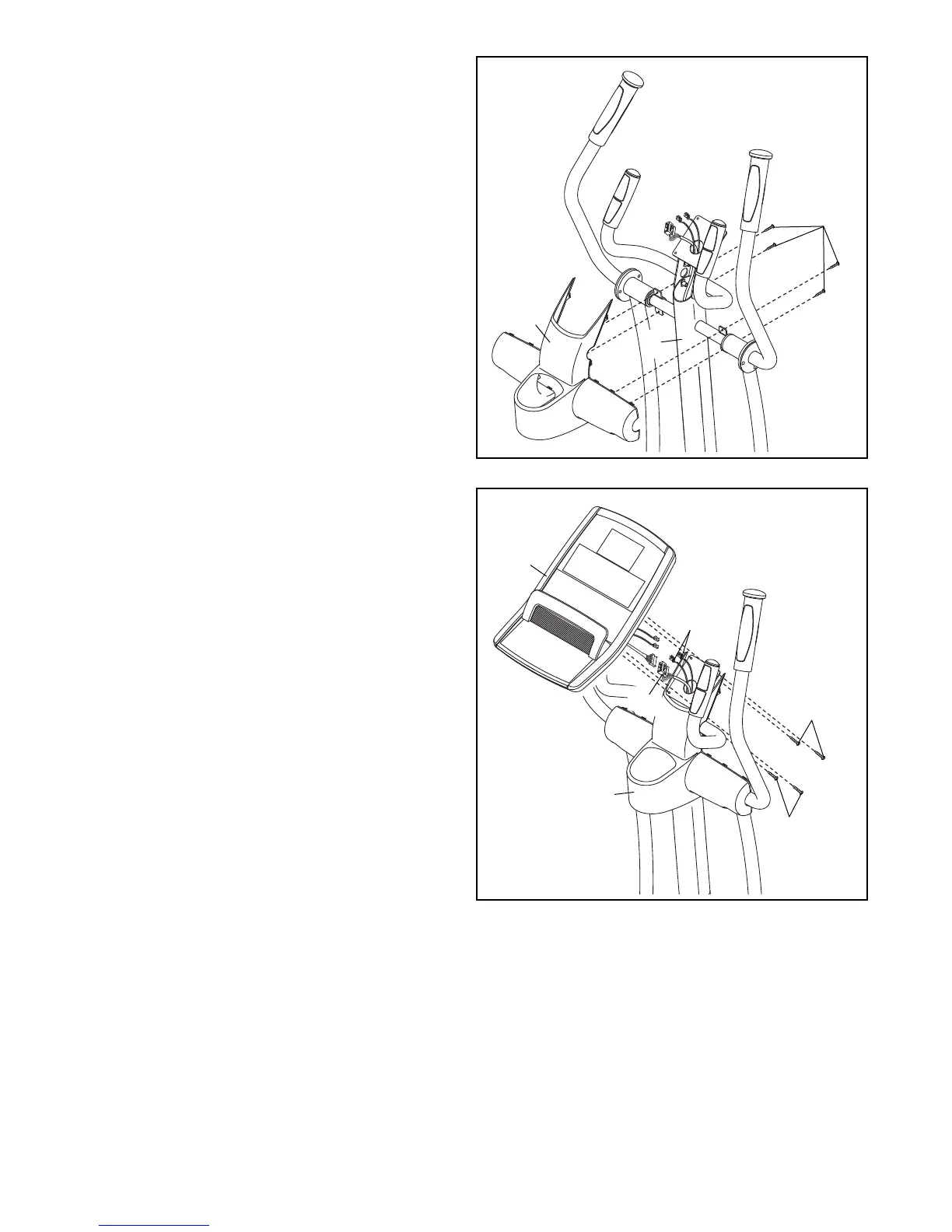

14. Slegare e gettare la fascetta cavo fissata al
Cavo Principale (60).
Mentre una seconda persona regge la Consolle
(33) vicino al Montante (5), collegare i cavi sulla
Consolle al Cavo Principale (60) e ai Cavi
Cardiofrequenzimetro (105).
Inserire il cavo in eccesso verso il basso nel
Montante (5) o verso l'alto nella Consolle (33).
Suggerimento: prestare attenzione a non
pizzicare i cavi. Fissare la Consolle (33) al
Montante (5) con quattro Viti da M4 x 19mm
(156).
33
105
5
60
25
156
5
13. Posizionare il Copri Montante Posteriore (25)
come indicato.
F
issare il Copri Montante Posteriore (25) al
Montante (5) con quattro Viti da M4 x 19mm
(
156).
Prestare attenzione a
non pizzicare i cavi
156
156
