9

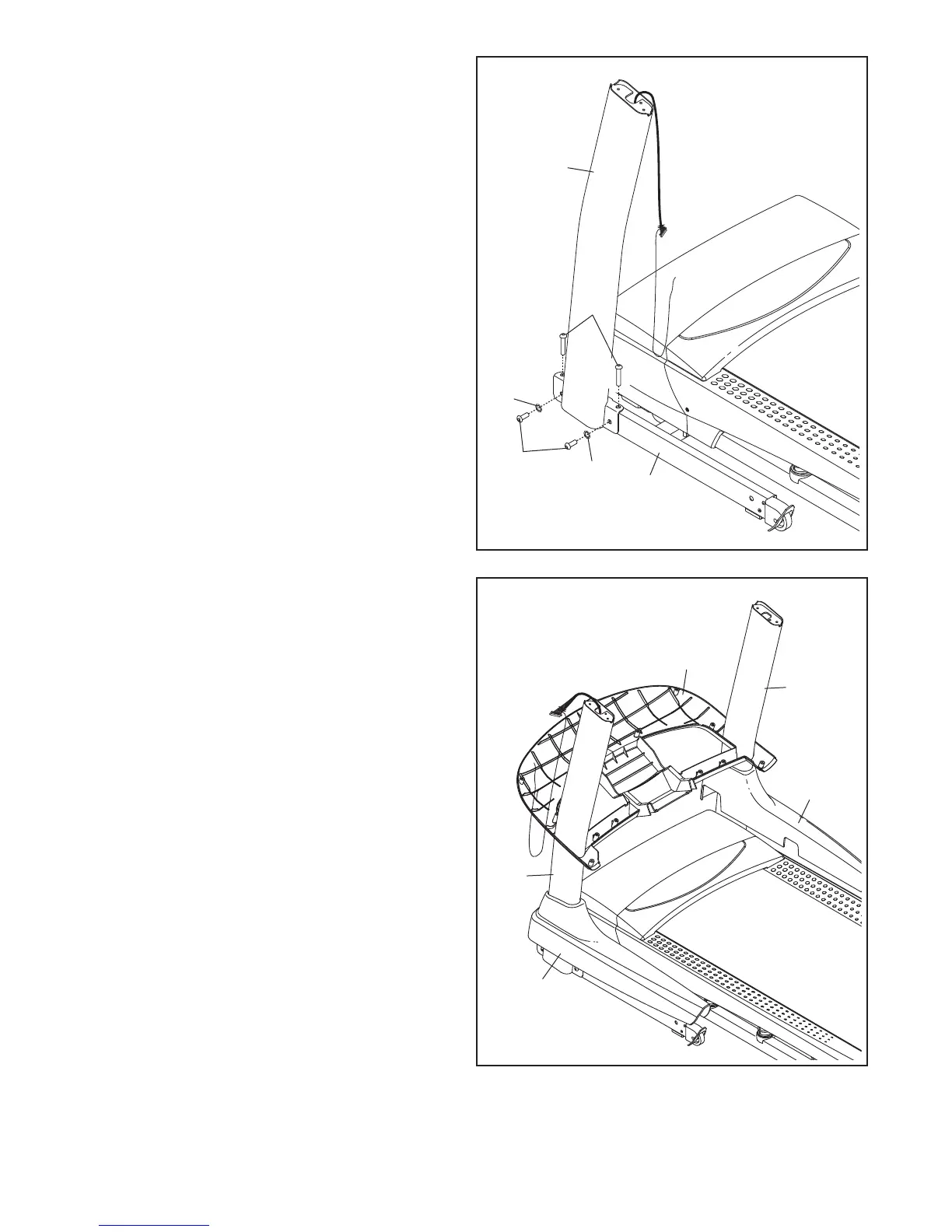

6. Identificare il Copri Base Sinistro (82) e il Copri
Base Destro (83). Infilare il Copri Base Sinistro
sul Montante Sinistro (89). Infilare il Copri Base
Destro sul Montante Destro (90). Non premere
completamente i Copri Base in posizione in
questa fase.
Infilare il Retro Base Consolle (93) sui Montanti
(89, 90).
89
82
90
83
6
93
5. Reggere il Montante Sinistro (89) contro la Base
(94). Prestare attenzione a non pizzicare i
cavi. Inserire due Viti da 3/8" x 2 3/4" (7) e due
Viti 3/8" x 1 1/4" (8) con due Rondelle a Stella
3/8" (13) nel Montante Sinistro.
Serrare parzialmente le Viti da 3/8" x 2 3/4" (7)
e le Viti 3/8" x 1 1/4" (8) fino a quando le teste
delle Viti toccano il Montante Sinistro (89); non
serrare completamente le Viti in questa fase.
Fissare il Montante Destro (non raffigurato)
nel medesimo modo. Nota: non sono presenti
cavi sul lato destro.
94
89
5
8
7
13
13
