12

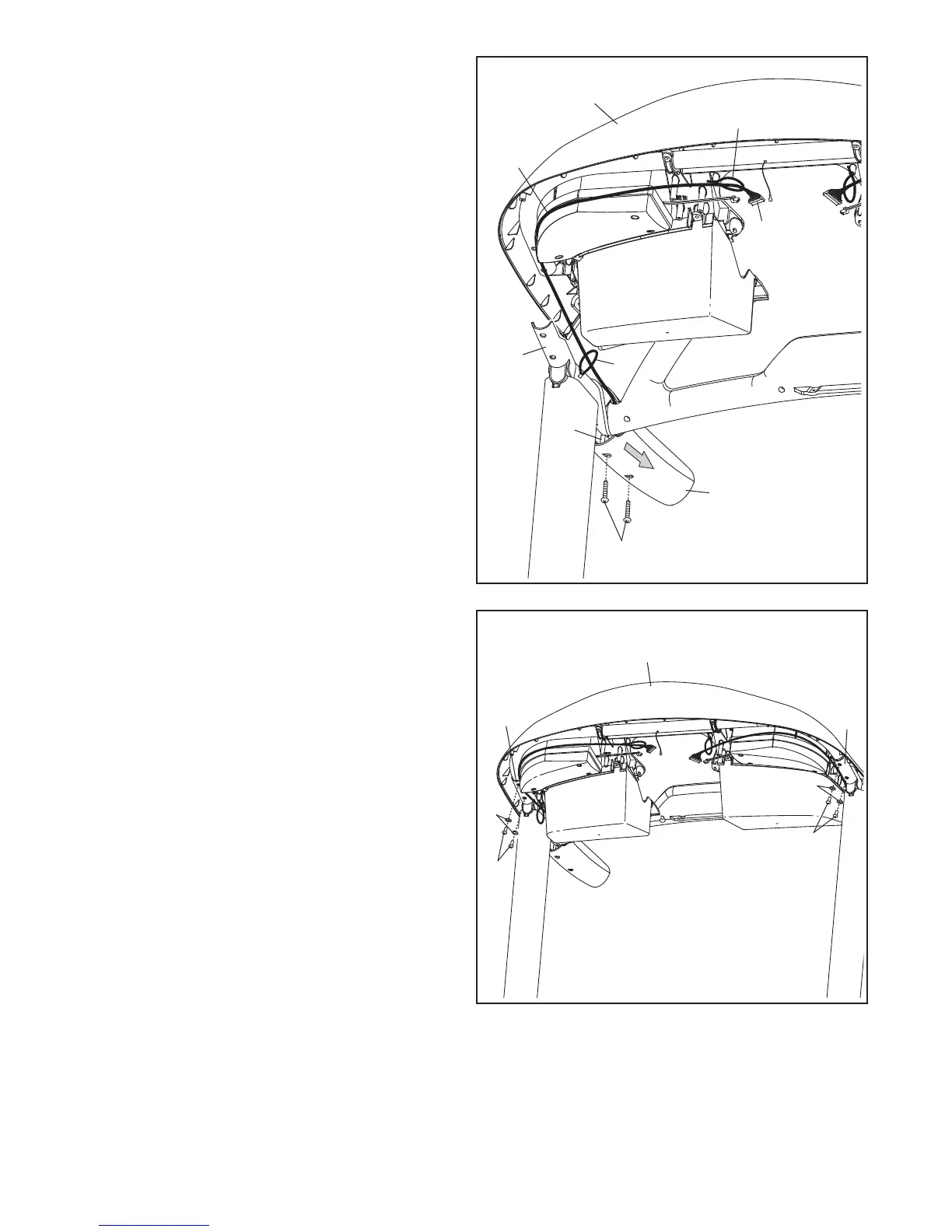

12. Aşezaţi ansamblul consolei pe suporţii de pe
Mânere (87). Aveţi grijă să nu ciupiţi vreunul
dintre fire.
Fixaţi ansamblul consolei folosind cele patru
Şuruburi 1/4" x 1/2" (4) pe care le-aţi îndepărtat
la pasul 9 şi patru Şaibe Stea 1/4" (5).
Poziţionaţi toate cele patru Şuruburi, apoi
strângeţi-le.
12
87
87
4
5
5
Ansamblul
Consolei
4
11. Îndepărtaţi cele două Şuruburi #8 x 1 1/4" (107)
şi glisaţi înapoi Capacul Mânerului din Dreapta
(80), aproximativ 2,5 cm. Şuruburile vor fi fixate
din nou într-unul dintre paşii următori. Notă: Nu
este nevoie să mişcaţi Inserţia Mânerului din
Dreapta (85).
Cu ajutorul unei a doua persoane, fixaţi ansam-
blul consolei pe ansamblul mânerului din dreapta
(C).
Asiguraţi-vă că firul senzorului de puls (E) este
introdus prin bucla Legăturii de Ancorare pen-
tru Cablu (99) de pe ansamblul mânerului din
dreapta (C).
Treceţi firul senzorului de puls (E) prin spatele
ansamblului consolei, conform desenului, apoi
introduceţi capătul firului prin cealaltă buclă a
Legăturii de Ancorare pentru Cablu (99).
Ansamblul
Consolei
107
80
99
99
E
E
11
C
85
