11

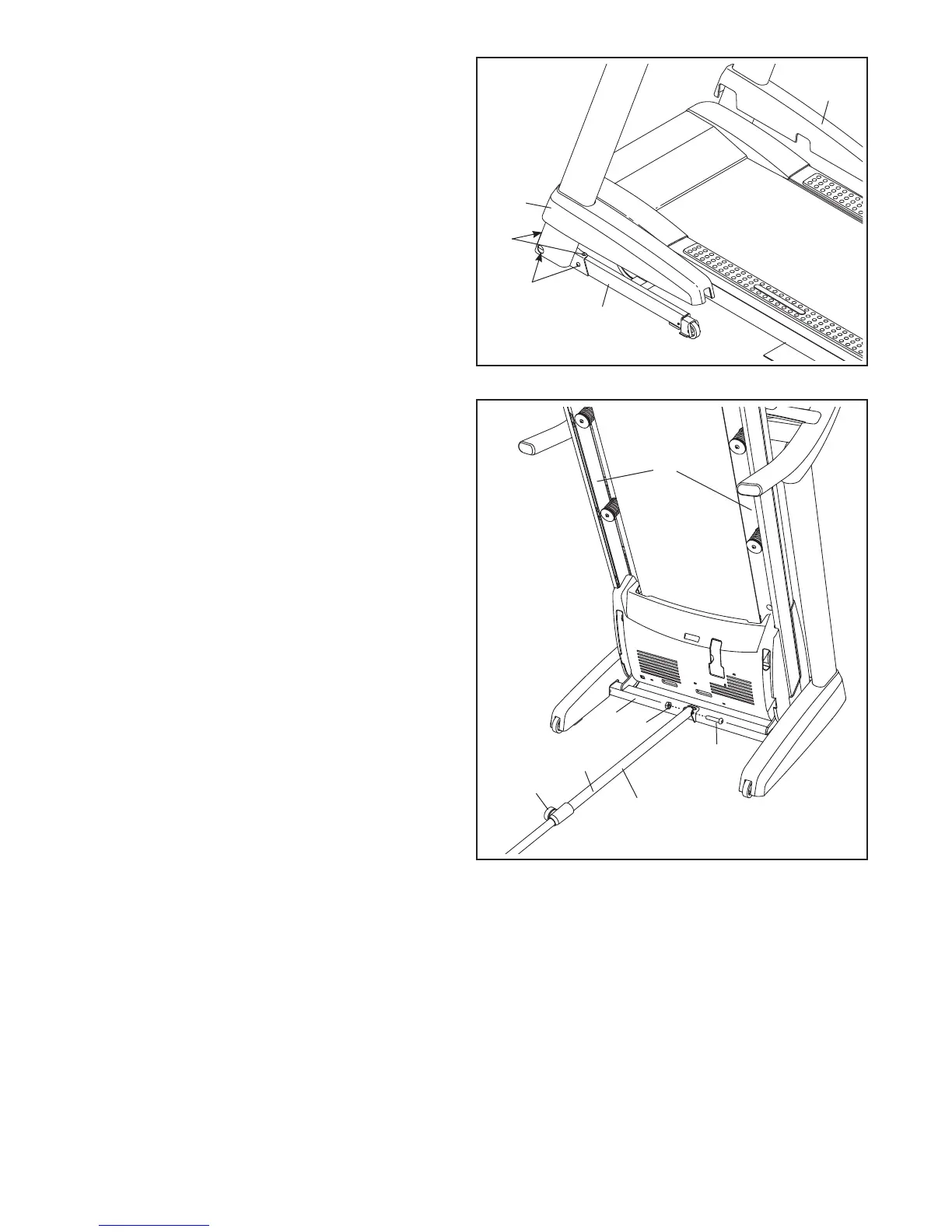

9. Aperte rmemente os quatro Parafusos 3/8" x
2 3/4" (7) e depois os quatro Parafusos 3/8" x 1
1/4" (8) (só é mostrado um dos lados).
Pressione as Coberturas da Base Esquerda e
Direita (92, 93) contra a Base (97) até carem
encaixadas.
9
93
8
92
97
7
10. Levante a Estrutura (56) até à posição mos-Levante a Estrutura (56) até à posição mos-
trada. Faça com que outra pessoa segure a
Estrutura até que o passo 12 seja concluído.
Oriente o Fecho de Arrumação (53) de modo a
que o tubo grande e o botão de bloqueio quem
nas posições mostradas.
Fixe a parte inferior do Fecho de Arrumação
(53) à Base (97) com um Pino 3/8" x 2" (3) e
uma Porca 3/8" (11).
10
53
Tubo
Grande
56
Botão de
Bloqueio
11
3
97
