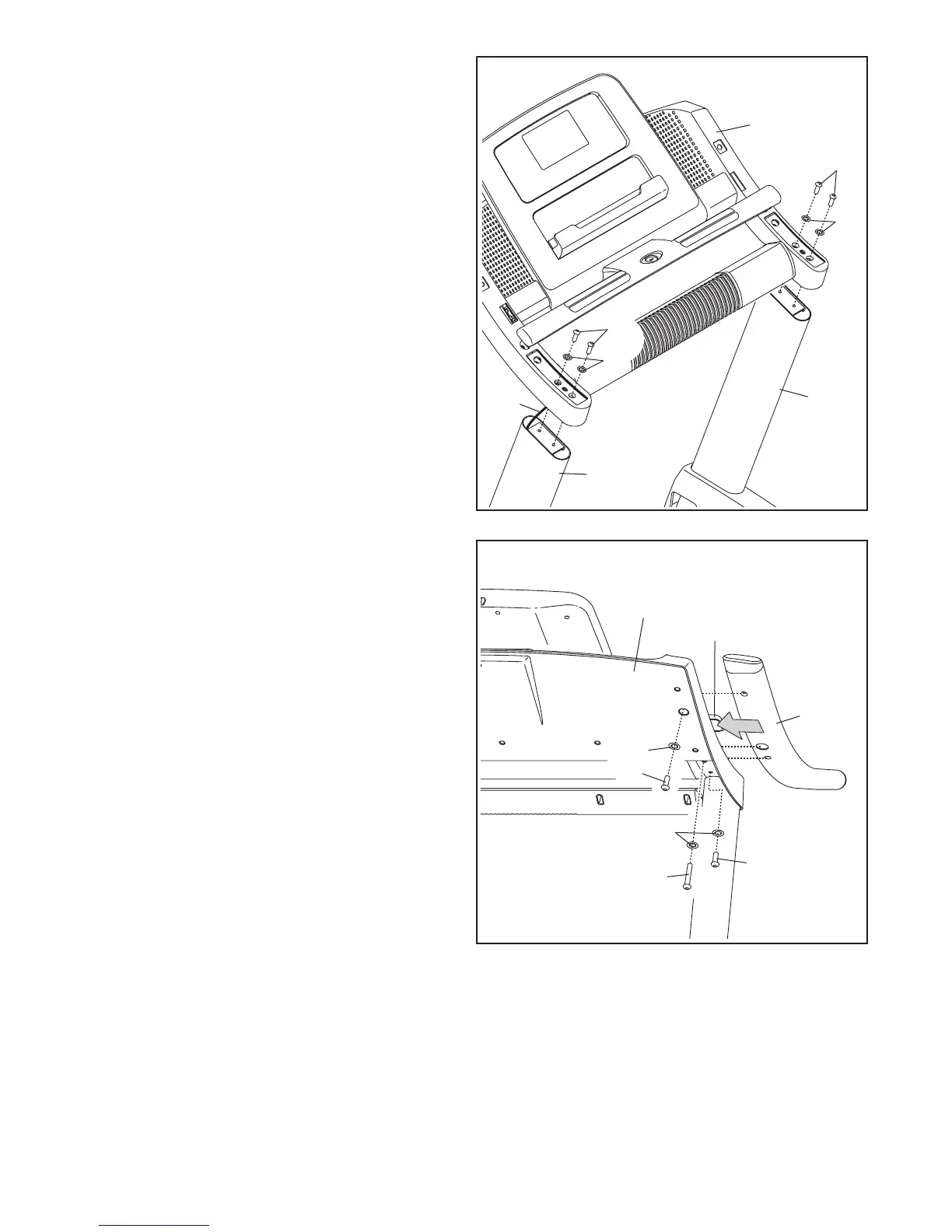

8. Identique o Apoio para a Mão Esquerda (87),
marcado com um autocolante “Left” (L ou Left
indica esquerdo; R ou Right indica direita).
Insira o Apoio para a Mão Esquerda entre a uni-
dade da consola e a unidade de pulsações.
Fixe o Apoio para a Mão Esquerda (87) com
dois Parafusos 5/16" x 2" (4), um Parafuso 5/16"
x 3 3/4" (2) e três Anilhas em Forma de Estrela
5/16" (10) conforme mostrado. Enrosque todos
os três Parafusos e, depois, aperte-os.
Fixe o Apoio para a Mão Direita (não mos-Fixe o Apoio para a Mão Direita (não mos-
trado) à unidade da consola conforme des-
crito acima.
7. Introduza os os na Barra Vertical Esquerda
(89) ao instalar a unidade da consola sobre as
Barras Verticais Esquerda e Direita (89, 90).
Tenha cuidado para não trilhar o Fio da
Barra Vertical (84).
Fixe a unidade da consola com quatro
Parafusos 5/16" x 1 1/2" (5) e quatro Anilhas em
Forma de Estrela 5/16" (10). Enrosque todos
os quatro Parafusos e, depois, aperte-os.
7
89
90
5
10
84
10
5
Unidade da
Consola
10
4
Unidade da
Consola
Unidade de
Pulsações
8
87
10
4
2
