9

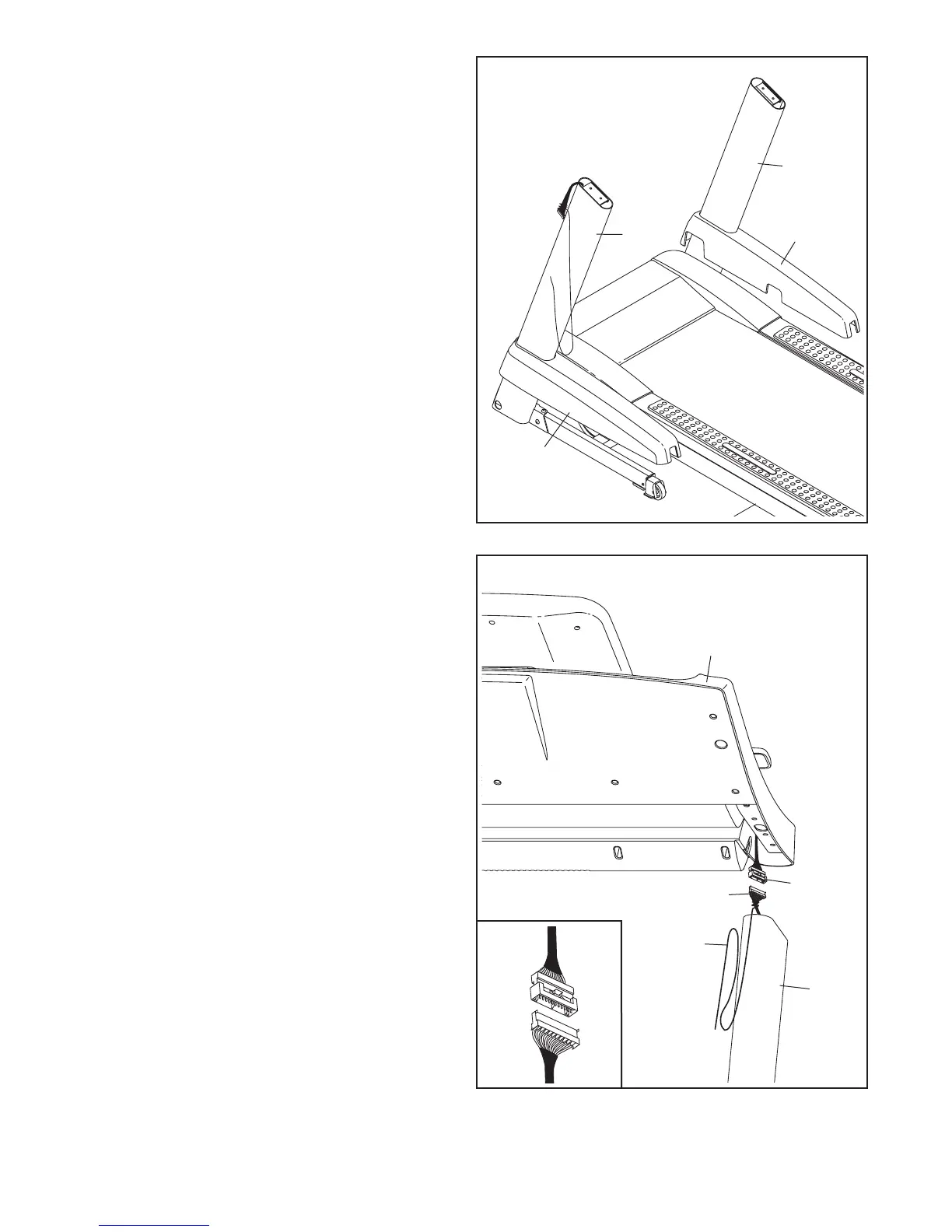

6. Com a ajuda de outra pessoa, segure na
unidade da consola junto à Barra Vertical
Esquerda (89).
Ligue o Fio da Barra Vertical (84) ao o da
consola. Consulte o desenho inserido. Os
conectores devem deslizar entre si com faci-
Se assim não acon-Se assim não acon-
tecer, rode um deles e volte a tentar. SE NÃO
LIGAR DEVIDAMENTE OS CONECTORES,
A CONSOLA PODE FICAR DANIFICADA
QUANDO LIGAR A CORRENTE. Depois, retire
o atilho para o do Fio da Barra Vertical.
Unidade da
Consola
Fio da
Consola
Atilho
para Fio
89
84
6
5. Identique as Coberturas da Base Esquerda
e Direita (92, 93). Insira a Cobertura da Base
Esquerda na Barra Vertical Esquerda (89).
Insira a Cobertura da Base Direita na Barra
Vertical Direita (90). Não encaixe já as
Coberturas da Base nas respectivas
posições.
89
92
90
93
5
