Norsup P31V/32 - 6 Anhang; Kreislaufdiagramm

6.ANHANG
6.ANHANG

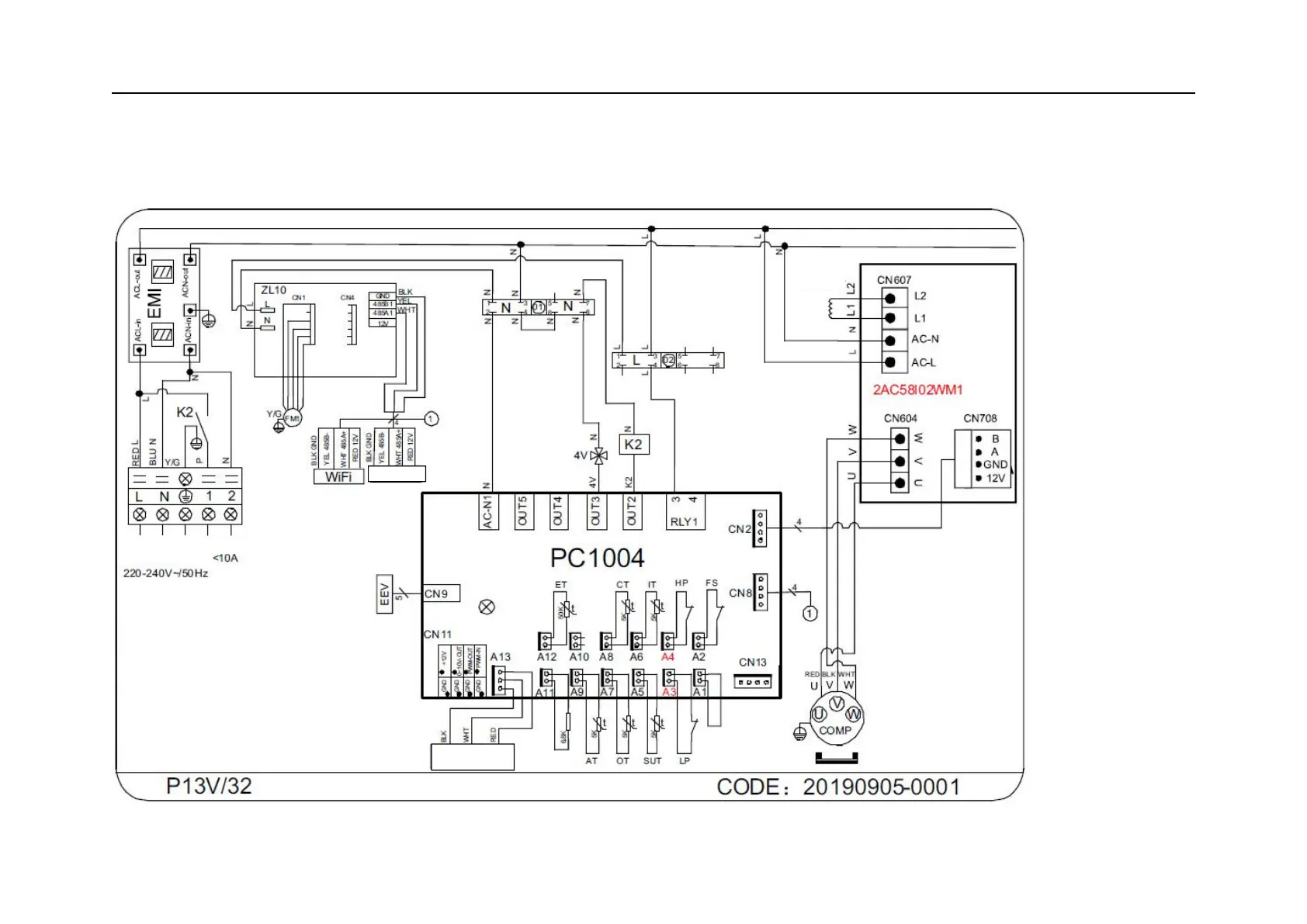

6.1 Kreislaufdiagramm
Fernsteueru
ng
EIN/AUS
Drucksensor
(SUT)
Reaktor
ZUR PUMPE
ZUR
STROMVERS
ORGUNG
Steuerung
AT Umgebungstemperatur
COMP Kompressor
CT Spulentemperatur
EEV Elektronisches Expansionsventil
ET Ablufttemperatur
FM Lüftermotor
FS Flussschalter
HP Hochdruckschutz
IT Einlasswassertemperatur
K2 Pumpenrelais
LP Niederdruckschutz
OT Auslasswassertemperatur
PM Phasenmonitor
SUT Saugtemperatur
4V 4-Weg-Ventil
