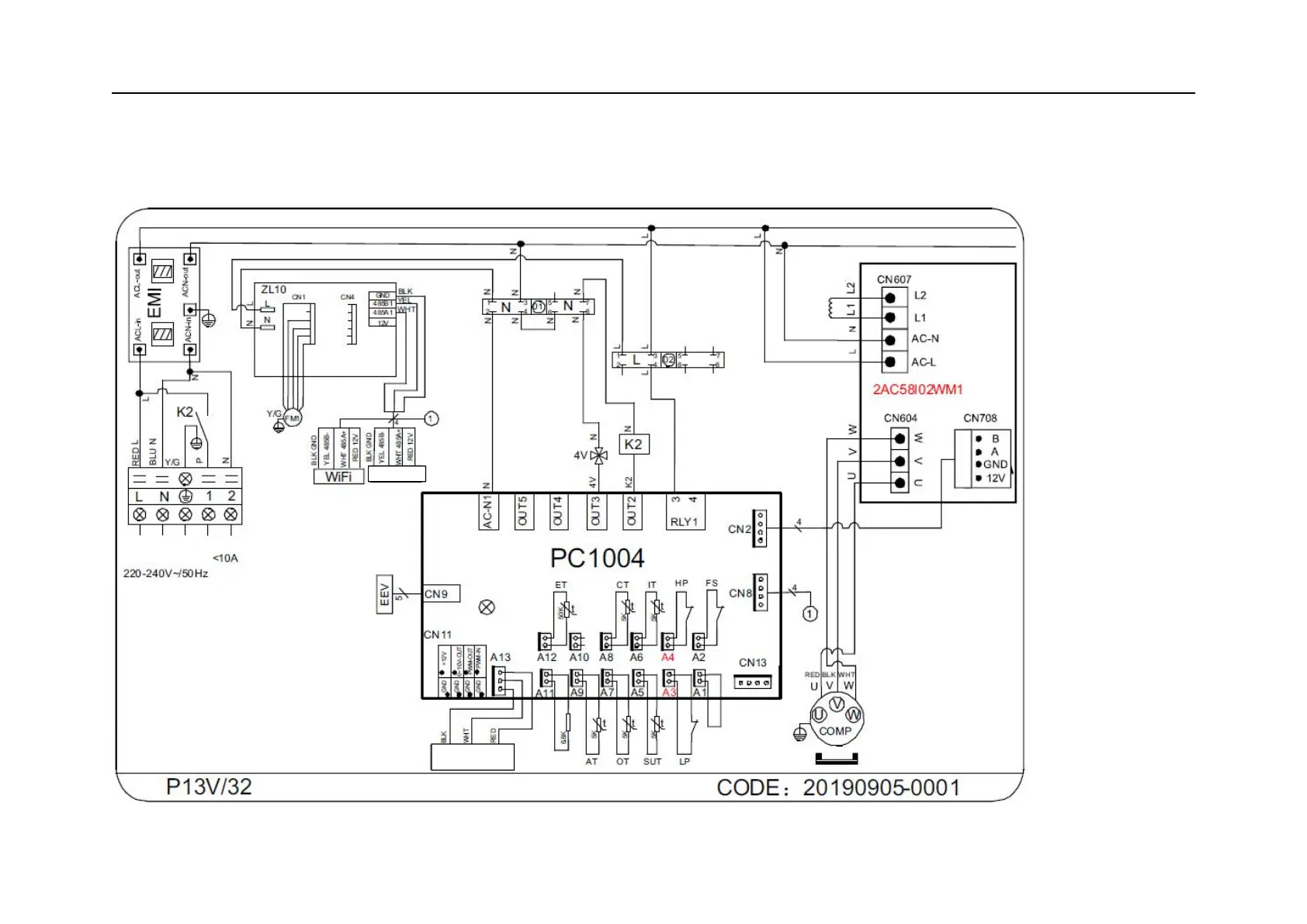

6.1 Schéma de raccordement
TA Température ambiante
COMP Compresseur
TB Température de la bobine
SDE Soupape de détente électronique
TGE Température des gaz d'échappement
MV Moteur de ventilateur
CD Commutateur de débit
PHP Protection haute pression
TEE Température de l'eau à l'entrée
K2 Relais de pompe
PBP Protection basse pression
TS Température de l'eau à la sortie
PM Phase moniteur
TA Température d'aspiration
Valve 4V 4voies
A distance
EN
MARCHE/
ARRET
Capteur de pression
(TA)
Réacteur
A LA
POMPE
A
L'ALIMENTAT
ION
ÉLECTRIQUE
Contrôleur
