Norsup P31V/32 - 6 Bijlage; Schakelschema

6.BIJLAGE
6.BIJLAGE

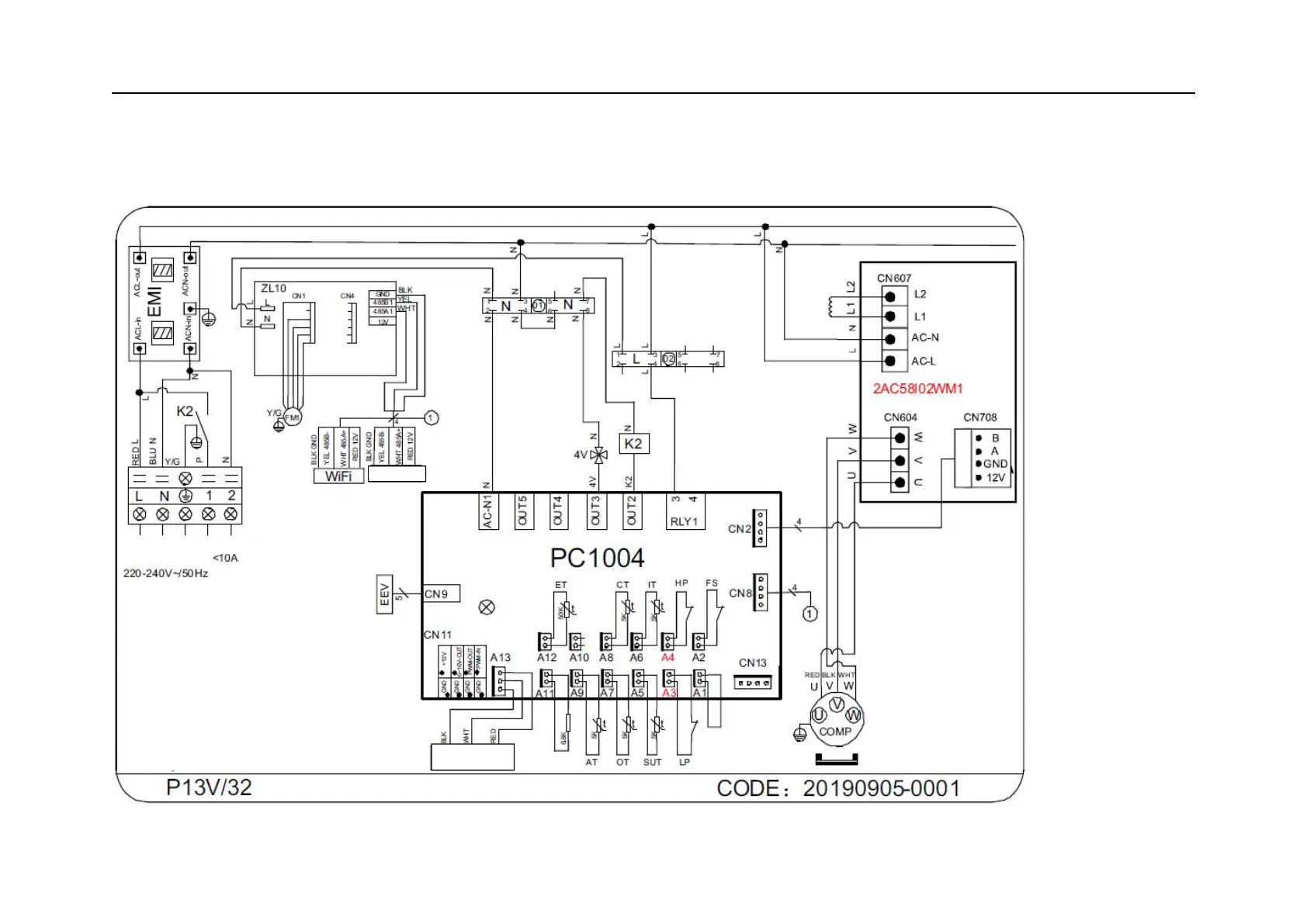

6.1 Schakelschema
Remote
ON/OFF
Pressure sensor
(SUT)
Reactor
TO PUMP
TO POWER
SUPPLY
Controller
AT Omgevingstemperatuur
COMP Compressor
CT Coil temperatuur
EEV Electronische expantie klep
ET Uitlaat temperatuur
FM Ventilator motor
FS Stroomschakelaar
HP Hoge druk bescherming
IT Invoer water temperatuur
K2 Pomprelais
LP Lage druk bescherming
OT Uitvoer water temperatuur
PM Phase monitor
SUT Afzuig temperatuur
4V 4wegklep
