4. WERKING EN GEBRUIK
Symbool
Betekenis
V
12V (stroom +)
R
Geen gebruik
T
Geen gebruik
A
485A
B
485B
G
GND (stroom-)

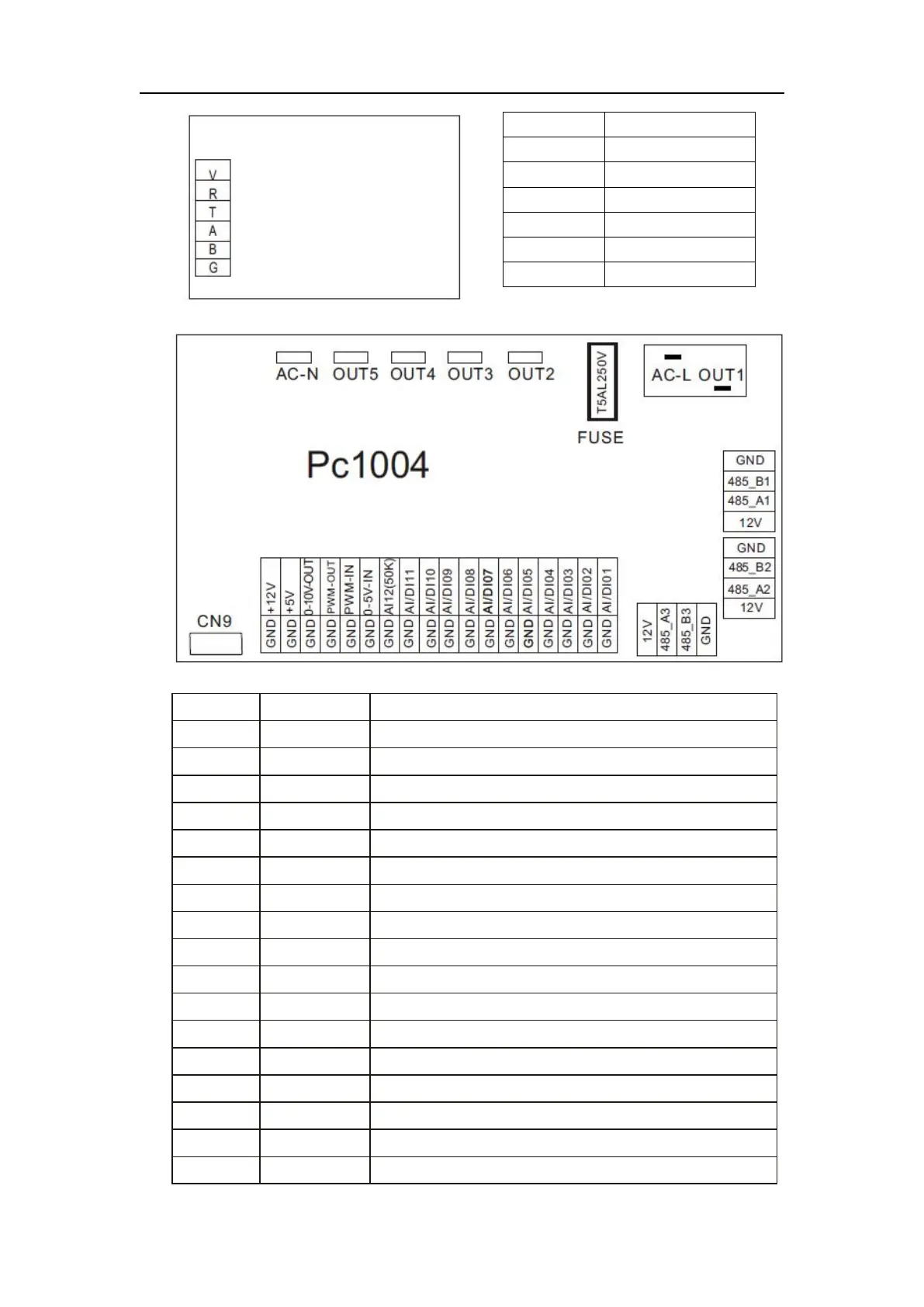

(2) Controller interface diagram en definitie
Moederbord van de onderstaande invoer- en uitvoerinterface-instructies
Nummer
Symbool
Betekenis
01
OUT1
Compressor (uitvoer 220-230VAC)
02
OUT2
Waterpomp (uitvoer 220-230VAC)
03
OUT3
4-wegklep (uitvoer 220-230VAC)
04
OUT4
Hoge ventilatorsnelheid (uitvoer 220-230VAC)
05
OUT5
Lage ventilatorsnelheid (uitvoer 220-230VAC)
06
AC-L
Leefdraag (invoer 220-230VAC)
07
AC-N
Neutrale draad (invoer 220-230VAC)
08
AI/DI01
Noodstop invoer
09
AI/DI02
Waterstroomknop invoer
10
AI/DI03
Systeem lage druk invoer
11
AI/DI04
Systeem hoge druk invoer
12
AI/DI05
Systeem afzuig temperatuur bij invoer
13
AI/DI06
Waterinvoer temperatuur invoer
14
AI/DI07
Water uitvoer temperatuur (invoer)
15
AI/DI08
Systeem ventilator ventilator temperatuur invoer
16
AI/DI09
Omgevingstemperatuur invoer
17
AI/DI10
Modus knop invoer
