4. DRIFT OCH ANVÄNDNING

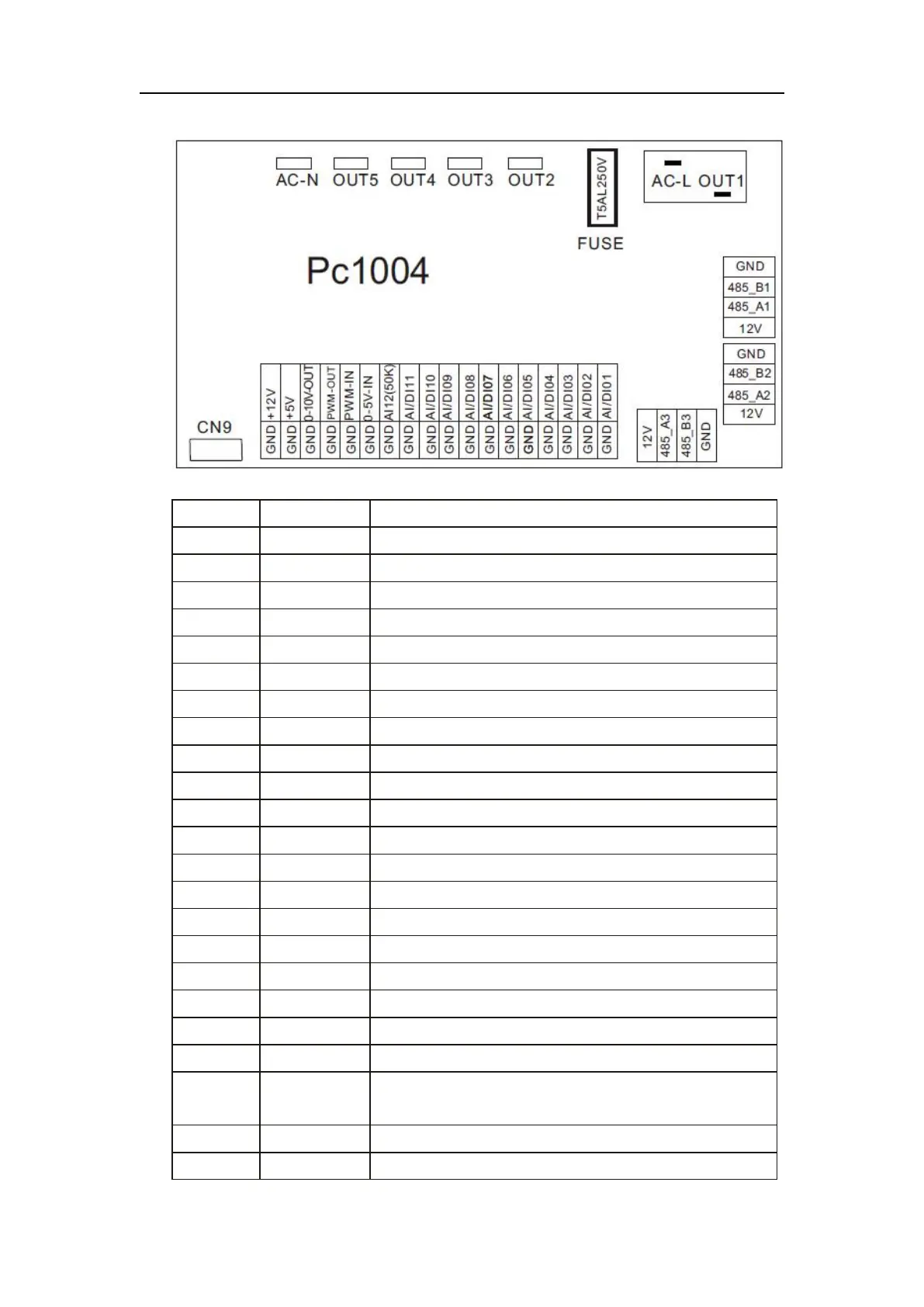

(2) Controller gränssnittsschema och definition
Moderkortet i in- och utgångsgränssnitt instruktionerna nedan
Nummer
Skylt
Betydelse
01
OUT1
Kompressor (utgång 220-230VAC)
02
OUT2
Vattenpump (utgång 220-230VAC)
03
OUT3
4-vägsventil (utgång 220-230VAC)
04
OUT4
Hög hastighet på fläkten (utgång 220-230VAC)
05
OUT5
Låg hastighet på fläkten (utgång 220-230VAC)
06
AC-L
Spänningsatt kabel (ingång 220-230VAC)
07
AC-N
Neutral tråd (ingång 220-230VAC)
08
AI/DI01
Nödbrytare ingång
09
AI/DI02
Vattenflödesbrytare ingång
10
AI/DI03
System lågtrycksingång
11
AI/DI04
Systemets högtrycksingång
12
AI/DI05
Inmatning av systemets sugtemperatur
13
AI/DI06
Vatten ingångs temperatur
14
AI/DI07
Vattenutgångstemperatur (ingång)
15
AI/DI08
Systemfläktens spole temperaturingång
16
AI/DI09
Omgivningstemperaturingång
17
AI/DI10
Lägesomkopplaringång
18
AI/DI11
Master-slavmaskinomkopplare / frostskydds-temperaturingång
19
AI12(50K)
System ingång för avgastemperatur
20
0_5V_IN
Kompressorströmdetektering / Trycksensor (ingång)
21
PWM_IN
Master-slavmaskinomkopplare / Feedback-signal för EC
fläkt (ingång)
22
PWM_OUT
AC-fläktkontroll (utgång)
23
0_10V_OUT
EC-fläktkontroll (utgång)
