Norsup P31V/32 - Page 86

6. SPECIFIKATION

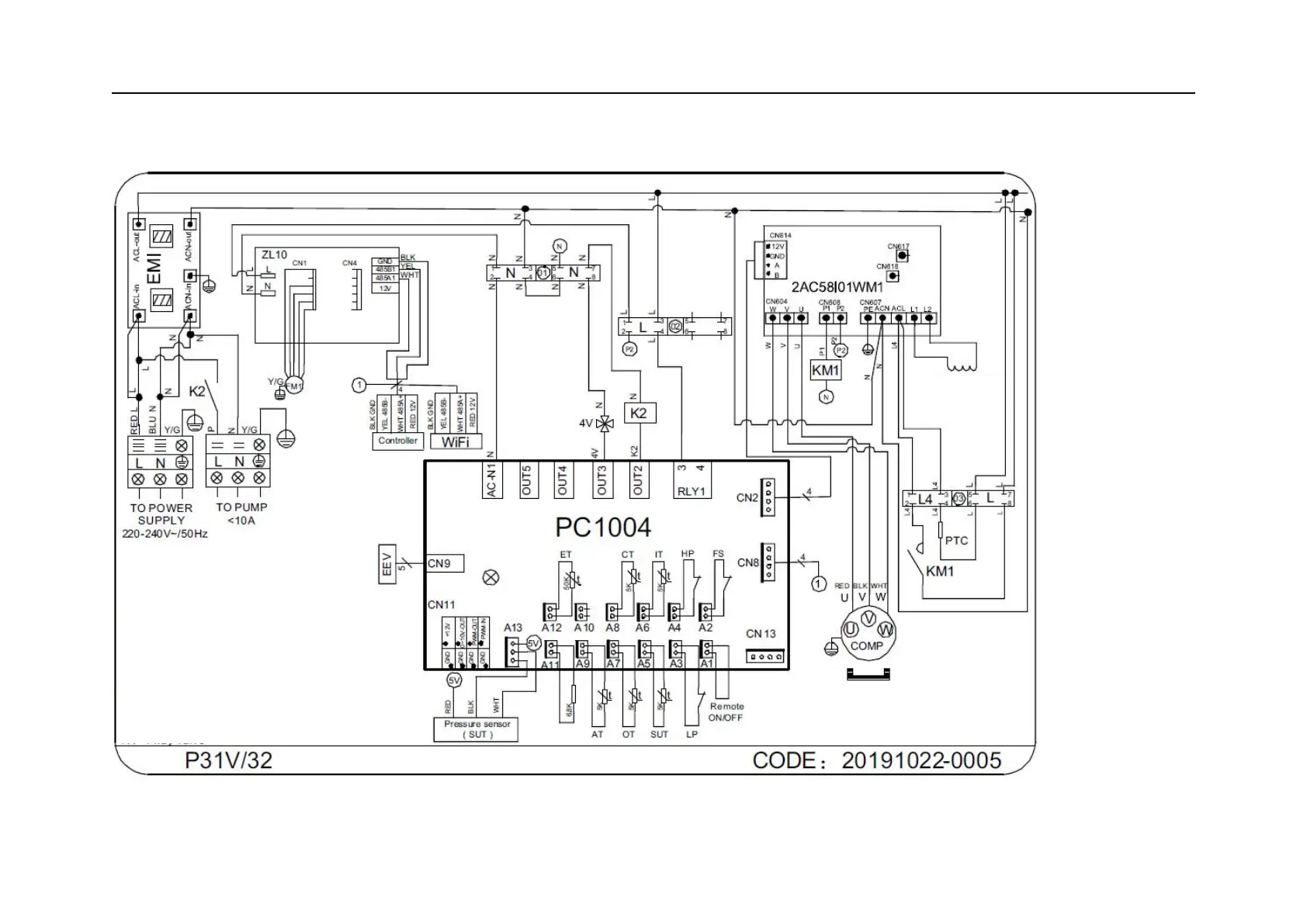

6.1 Kredsløbsdiagram
Elektrisk reaktor
AT: omgivelsestemperatur
COMP: kompressor
CT: spoletemperatur
EEV: elektronisk ekspansionsventil
ET: udledningstemperatur
FM: ventilatormotor
FS: gennemstrømningskontakt
HP: højtryksbeskyttelse
IT: indløbsvandtemperatur
KM1: kompressorkontakt
K2: pumperelæ
LP: lavtryksbeskyttelse
OT: udløbsvandtemperatur
PM: fasemonitor
SUT: sugetemperatur
4V: 4-vejsventil
