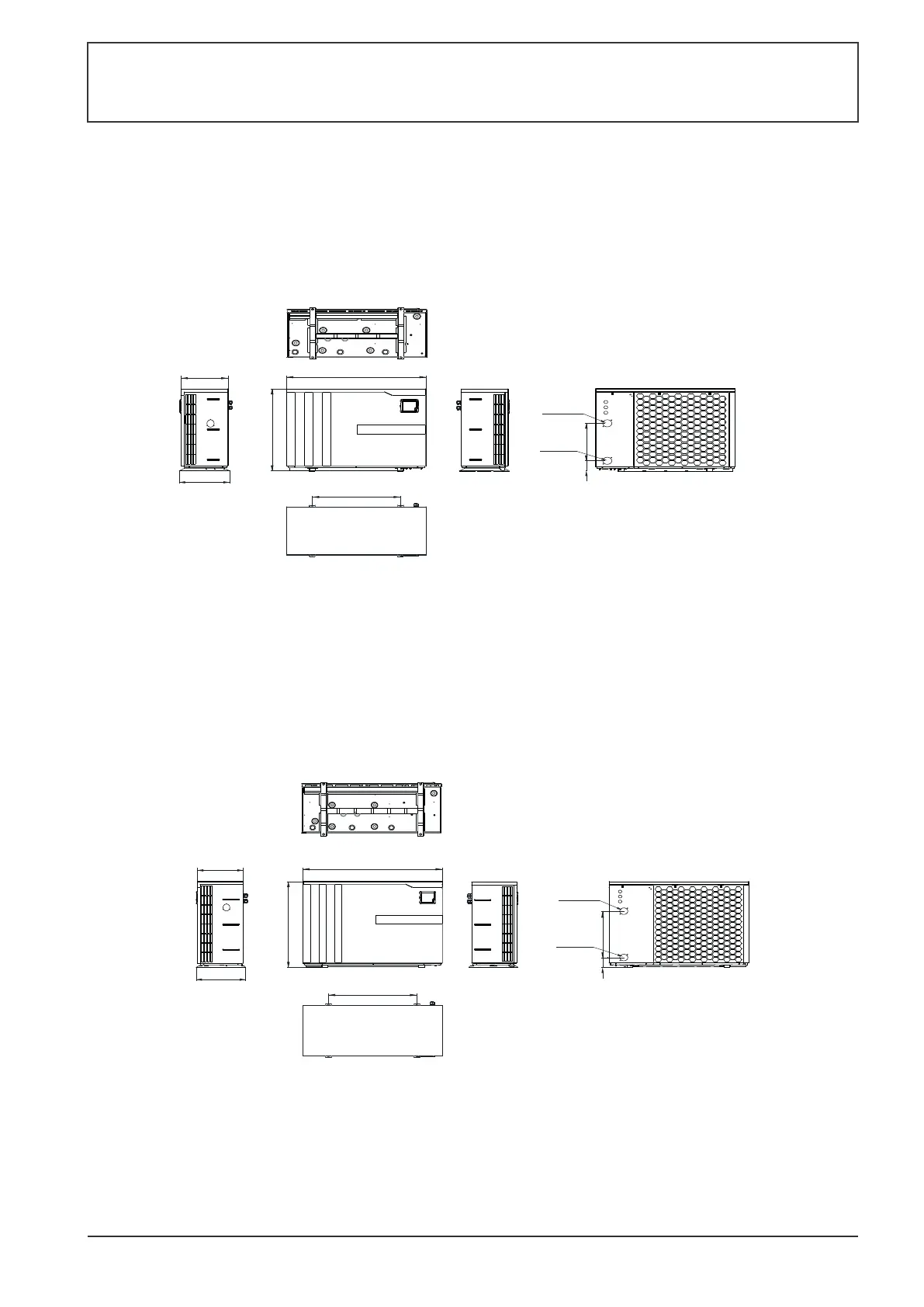

Éléments d'installation :
L'usine fournit uniquement le module principal et le module d'eau ; les autres éléments dans
l'illustration sont les pièces de rechange nécessaires pour le système hydraulique, fournies par les
utilisateurs ou par l'installateur.
Attention :
Veuillez suivre ces étapes lors de la première utilisation
1.Ouvrez la panne et remplissez d'eau.
2. Assurez-vous que la pompe et le tuyau d'entrée d'eau ont été remplis d'eau. 3.
Fermez la vanne et mettez en marche l'appareil.
ATTN : il est nécessaire que le tuyau d'entrée d'eau soit plus haut que la surface de la piscine.
Le diagramme schématique est uniquement pour référence. Veuillez vérifier l'étiquette de
l'arrivée/sortie d'eau sur la pompe à chaleur pendant l'installation de la plomberie.
Le diagramme schématique est uniquement pour référence. Veuillez vérifier l'étiquette de
l'arrivée/sortie d'eau sur la pompe à chaleur pendant l'installation de la plomberie.
Le contrôleur est monté sur le mur
3.5 CÂBLAGE ÉLECTRIQUE DES
THERMOPOMPES DE PISCINE
La mise à la terre de l‘appareil est toujours nécessaire
pour vous protéger contre les courts-circuits à
l‘intérieur de l‘appareil. Le collage est également
nécessaire. L‘appareil est équipé d‘une boîte de
jonction moulée séparée avec un raccord de conduit
électrique standard déjà en place. Il faut simplement
enlever les vis et le panneau avant, introduire les lignes
d‘alimentation à travers l‘embout du conduit et
écrouter les fils d‘alimentation électrique dans les trois
connexions déjà dans la boîte de jonction (quatre
connexions si triphasé). Pour effectuer le branchement
électrique, raccorder la thermopompe
à l‘aide d‘un
conduit électrique, d‘un câble UF ou d‘un autre moyen
approprié tel que spécifié (tel que permis par les
autorités électriques locales) à un circuit d‘alimentation
électrique spécialisé CA équipé d‘un disjoncteur
approprié ou d‘un fusible à retardement. Débrancher
- Un moyen de débranchement (disjoncteur,
interrupteur avec ou sans fusible) doit être placé à
portée de vue et facilement accessible de l‘appareil.
C‘est une pratique courante sur les climatiseurs et les
thermopompes commerciaux et résidentiels. Il
empêche la mise sous tension à distance d‘appareils
sans surveillance et permet de couper l‘alimentation
de l‘appareil pendant l‘entretien de c
elui-ci.
3.6 PREMIÈRE MISE EN SERVICE DE L‘UNITÉ
Procédure de démarrage - Une fois l‘installation
terminée, L’on devra suivre ces étapes :
1. Allume la pompe de filtration. Vérifie s‘il y a des
fuites d‘eau et vérifie le débit à destination et en
provenance de la piscine.
2. Allume l‘appareil, puis appuie sur la touche EN
MARCHE/ARRET du contrôleur de fil. Il devrait
démarrer dans quelques secondes.
3. Après quelques minutes de marche, s’assurer que l‘air
sortant du haut de l‘appareil est plus frais (Entre 5-10°C)
4. Si la pompe de filtration s‘arrête pendant le
fonct
ionnement de l‘appareil, l‘appareil doit
également s‘éteindre automatiquement.
5. Laisser l‘appareil et la pompe de la piscine fonctionner
24 heures par jour jusqu‘à ce que la température
désirée de l‘eau de la piscine soit atteinte. Lorsque la
température d‘entrée d‘eau atteint ce réglage,
l‘appareil ralentit pendant un certain temps ; si la
température est maintenue pendant 45 minutes,
l‘appareil s‘éteint. L‘appareil redémarre automatique-
ment (tant que la pompe de la piscine fonctionne)
lorsque la température de la piscine descend de
plus de 0,2 °C sous la température réglée.
Dé
lai de temporisation - L’appareil est équipé d’un
délai de redémarrage à l’état solide de 3minutes pour
protéger les composants du circuit de commande et
pour éliminer les cycles de redémarrage et les bruits
de contacteur. Cette temporisation redémarre
automatiquement l‘appareil environ 3 minutes après
chaque interruption du circuit de commande. Même
une brève coupure de courant active le délai de
redémarrage à l‘état solide de 3 minutes et empêche
l‘appareil de démarrer avant que le compte à rebours
de 5 minutes ne soit terminé.
REMARQUE
Bien que l‘échangeur de chauffage de l‘unité
soit isolé électriquement du reste de ÉVACUATION
DE LA CONDENSATION Vers la piscine (intérieur)
De la pompe (extérieur) COUPLEUR PVC
RECOMMENDÉ (fourni) l‘unité, il empêche
simplement le flux d‘électricité vers ou depuis
l‘eau de la piscine.
REMARQUE
Pour que l‘appareil puisse chauffer la piscine ou
le spa, la pompe du filtre doit être en marche pour
faire circuler l‘eau à travers l‘échangeur de chaleur.
