Förändringar som tjänar såväl den tekniska utvecklingen som undantagna fel! ANVÄNDARMANUAL NORSUP
WWW.NORSUP.EU Förändringar som tjänar såväl den tekniska utvecklingen som undantagna fel!
3.5 POOL VÄRMEPUMPAR ELEKTRISK
LEDNINGSDRAGNING
Jordning av enheten krävs fortfarande för att skydda
mot kortslutningar inuti enheten. Bonding krävs också.
Enheten har en separat inbyggd kopplingsbox med en
standard elektrisk ledningsnippel plats. Ta bara bort
skruvarna och frontpanelen, mata in dina
matningsledningar genom ledningsnippeln och
trådmutter till de elektriska matningsledningarna till
de tre anslutningarna som redan finns i
kopplingsboxen (fyra anslutningar i tre fas). För att
slutföra den elektriska anslutningen ansluter du
värmepumpen med elektrisk ledning, UF-kabel eller
andra lämpliga anordningar som anges (som tillåtits av
lokala elektriska myndigheter) till en dedicerad
växelströmsförsörjningskrets som är utrustad med rätt
strömbrytare, frånkoppling eller säkringsskydd för
tidsfördröjning. Koppla från - Ett frånkopplingsorgan
(strömbrytare, smält eller osmält koppling) ska vara
placerat inom synhåll och lättillgängligt från enheten
Detta är vanligt för kommersiella
luftkonditioneringsanläggningar och värmepumpar.
Det förhindrar fjärrstyrt obevakad utrustning
och gör det möjligt att stänga av strömmen vid
enheten under service.
3.6 INLEDANDE START AV ENHETEN
Start up Procedure – Efter att installationen är klar,
skall du följa dessa steg:
1. Slå på din filterpump. Kontrollera för vattenläckor
och kontrollera flödet till och från poolen.
2. Slå på den elektriska strömförsörjningen till
enheten och tryck sedan på tangenten ON / OFF på
kabelregulatorn Den bör starta om några sekunder.
3. Efter att ha kört några minuter, se till att luften som
lämnar enhetens överkant (sida) är svalare (mellan
5-10 °C)
4. Under drift av enheten, om filterpumpen stängs av,
bör enheten också stängas av automatiskt.
5.. Låt enheten och poolpumpen 24 timmar per dag
tills önskad temperatur på poolvattnet har uppnåtts.
När vattentemperaturen når denna inställning
kommer enheten att sakta ner under en tid, om
temperaturen hålls i 45 minuter stängs enheten av.
Enheten startas nu automatiskt igen (så länge
poolpumpen är igång) när pooltemperaturen
sjunker mer än 0,2 under inställd temperatur.
Tidsfördröjning - Enheten är utrustad med en
3 minuters inbyggd solid state restart-fördröjning
inkluderad för att skydda styrkretsens komponenter
och för att eliminera omstart cykel och kontaktor
störningar. Denna tidsfördröjning kommer
automatiskt att starta om enheten cirka 3 minuter
efter varje styrkretsavbrott. Till och med ett kort
strömavbrott kommer att aktivera fördröjnings-
startfördröjningen på fast tillstånd 3 minuter och
förhindra att enheten startar tills nedräkningen
på 5 minuter är klar.
3.2 POOL VÄRMEPUMP PLACERING
Enheten kommer att fungera bra på alla
utomhusplatser förutsatt att följande tre faktorer
presenteras:
1. Frisk luft - 2. Elektricitet - 3. Pool filter rörledningar
Enheten kan installeras praktiskt taget var som helst
utomhus. För inomhus pooler kontakta leverantören.
Till skillnad från en gasvärmare har den inga drag-
eller pilotljusproblem i ett blåsigt område.
Placera INTE enheten i ett slutet område med en
begränsad luftvolym, där den utsläppta luften
kommer att återcirkuleras.
Placera INTE enheten i närheten av buskar som kan
blockera luftinloppet. Dessa platser hindrar
enheten att få en kontinuerlig frisk luftkälla som
minskar effektiveten och kan förhindra en
tillräcklig leverans av värme.
3.3 HUR NÄRA TILL DIN POOL?
Normalt installeras pool värme pumpen inom 7.5
meter från poolen. Ju längre avstånd från poolen,
desto större värmeförlust uppkommer från
rörledningen. I de flesta allen är rörledningen
nergrävd. Därigenom blir värmeförlusten minimal för
längder på upp till 15 meter (15 meter till och från
pumpen = 30 meter totalt), såvida inte marken är våt
eller vattennivån är hög. En mycket grov uppskattning
av värmeförlusten per 30 meter är 0,6 kW-timme
(2000BTU) för varje 5 °C skillnad i temperatur mellan
pool vattnet och marken som omger röret, vilket
motsvarar en ökning av cirka 3% till 5% i körtid.
3.4 RÖRDRAGNING FÖR POOL VÄRMEPUMPEN
Värmepumparna för poolen kräver inga speciella
VVS-arrangemang utom bypass (ställ in
flödeshastigheten enligt typskylten) såvida
värmeväxlare av titan används. Tryckfallet på vattnet
är mindre än 10 kPa vid max. Flödeshastighet.
Eftersom det inte finns någon kvarvarande värme
eller temperatur från en låga. Enheten behöver inte
rörledningar gjorda av koppa till en kylfläns. PVC-rör
kan gå rakt in i enheten.
Plats: Anslut enheten i poolpumpens utloppsledning
(retur) nedströms till alla filter- och poolpumpar och
uppströms om klorinatorer, ozonatorer eller kemiska
pumpar. Standardmodellen har glidlimbeslag som
accepterar 32 mm eller 50 mm PVC-rör för anslutning
till pool- eller spa-filtreringsrör. Genom att använda en
50 NB till 40NB kan du använda rör 40NB Tänk noga
på att lägga till ett snabbkopplingsbeslag vid
enhetens in- och utlopp för att möjliggöra en enkel
tömning av enheten för vintern och för att underlätta
åtkomst om service krävs.
Kondensation: Eftersom värmepumpen kyler ner
luften cirka 4-5 grader, kan vatten kondensera på den
hästskoformade förångaren. Om den relativa
luftfuktigheten är mycket hög kan det bli så mycket
som flera liter i timmen. Vattnet kommer att rinna ner
längs fenorna i bottenplattan och rinna ut genom den
hullingförsedda plastkondens avtappningen på sidan
av bottenplattan. Denna armatur är utformad för att
acceptera 20mm genomskinliga vinylrör som kan
skjutas på för hand och anslutas till ett lämpligt
avlopp. Man kan lätt missta kondensation för ett
läckage inuti enheten.
OBS
För att enheten ska värma poolen eller spaet
måste filterpumpen köras för att cirkulera vatten
genom värmeväxlaren.
NOTERA
Även om enhetens värmeväxlare är elektriskt
isolerad från resten av enheten, förhindrar den
enkelt flödet av elektricitet till eller från poolvattnet.
OBS
Ett snabbt sätt att kontrollera om vattnet är
kondensation är att stänga av enheten och hålla
poolpumpen igång. Om vattnet slutar rinna ut ur
basskålen är det kondens. ETT ÄVEN SNABBARE
TT ÄR ATT TESTA DRÄNERINGSVATTNET FÖR
KLOR - om det inte finns någon klor närvarande,
så är det kondens.
11
3.INSTALLATION OCH ANSLUTNING
3.4
Rördragning för poolens värmepumpar
Poolens värmepump har en egen flödesklassad titan-värmeväxlare som inte kräver några
specialarrangemang, förutom förbikoppling (ställ in flödeshastigheten enligt
märkskylten). Vattnets tryckfall är mindre än 10 kPa vid max. flödeshastighet. Eftersom det inte
finns gon restvärme eller värme från en låga bever enheten ingen dragning av kopparrör som
värmesänka. PVC-rör kan användas direkt i enheten.
Plats: Anslut enheten till poolpumpens utloppsledning (returledning) nedströms om alla filter- och
poolpumpar och uppströms om eventuella enheter för klor och ozon eller kemiska pumpar.
Standardmodellen har limmade instickskopplingar som tar emot PVC-rör på 32 mm eller 50 mm för
anslutning till poolens eller spabadets filtreringsr. Genom att använda ett rör med 50 NB till 40 NB kan
du dra en ledning 40 NB
Fundera på att att lägga till en snabbkoppling vid enhetens inlopp och utlopp för enkel tömning av
enheten inför vinterförvaring och för att ge enklare åtkomst om service
skulle behövas.

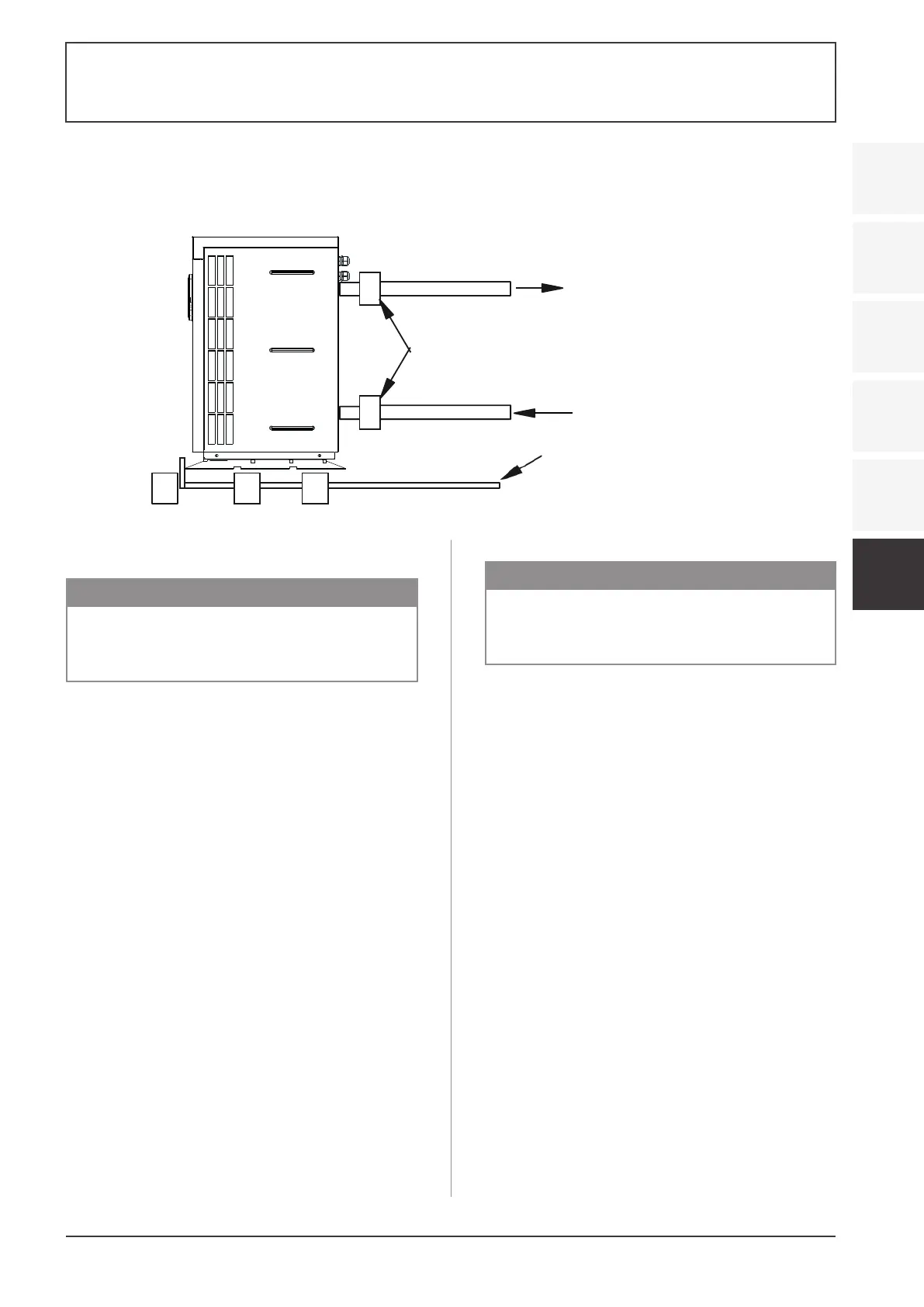

Till poolen
PVC-KOPPLING
REKOMMENDERAS (medföljer)
Från pumpen
KONDENSATIONSA
VLOPP
RÄFFLAD KOPPLING
Kondensation: eftersom värmepumpen kyler ned luften med omkring 4 -5
, kan vatten
kondenseras på lamellerna den stskoformade förångaren. Om den relativa fuktigheten är
mycket hög, kan detta
vara så mycket som flera liter per timme. Vatten kommer att rinna ned längs lamellerna och in i
baskärlet, och tömmas ut genom den räfflade tömningskopplingen av plast för kondens på sidan
av baskärlet. Denna koppling är utformad för att passa en genomskinlig vinylslang 20 mm
som kan tryckas för hand och dras till ett lämpligt avlopp. Det är lätt att missta kondensation
för en vattenläcka inuti enheten.
OBS! Ett snabbt och enkelt sätt att verifiera att det handlar om kondensvatten är att stänga av
enheten och låta poolpumpen vara i drift. Om vattnet då slutar rinna ut ur baskärlet är det fråga
om kondensation. ETT
ÄNNU SNABBARE TT ÄR ATT TESTA AVLOPPSVATTNET AVSEENDE KLOR - om inget klor finns
är det kondensvatten.
3.INSTALLATION OCH ANSLUTNING
10
3.2
Placering av poolens värmepumpar
Enheten kommer att prestera bra var den än placeras utomhus, under förutsättning att följande
tre faktorer uppmärksammas:
1. Frisk luft - 2. Elektricitet - 3. rdragning för poolfilter
Enheten kan installeras i stort sett var som helst utomhus. För inomhusbassänger, rådfråga
leverantören. Till skillnad från en gasvärmare blir det inga problem med drag eller tändlåga på
en blåsig plats.
Placera INTE enheten i ett slutet område med begränsad luftvolym, r enhetens frånluft
kommer att återcirkuleras.
Placera INTE enheten i närheten av buskar som kan blockera luftintaget. Dessa platser gör att
enheten inte har kontinuerlig tillgång till frisk luft, vilket minskar dess effektivitet och kan leda till
otillräcklig värme
leverans.
3.3
Hur nära din pool?
Normalt installeras poolens värmepump inom 7.5 meter från poolen. Ju längre avstånd från
poolen, desto större blir värmeförlusten från rörledningarna. Den största delen av
rledningarna
är nedgrävda. Därför är värmeförluster minimala för längder på upp till 15 meter (15 meter till och
från pumpen = 30 meter totalt), om inte marken är våt eller grundvattennivån hög. En mycket grov
uppskattning av värmeförlusten per 30 meter är 0.6 kW/h (2000 BTU
) för varje temperaturskillnad 5
mellan poolvattnet och den mark som omger röret, vilket resulterar i
en ökning på ca 3 % till 5 % av drifttiden.
required.
Air inlet
Air outlet
1500mm
700mm
300mm
500mm
700mm
VÄRMEPUMP FÖR SIMBASSÄNG TYP SP
VÄRMEPUMP FÖR SIMBASSÄNG TYP SP
