3. INSTALLATION OG TILSLUTNING
3.1 INSTALLATIONSILLUSTRATION
Installationselementer
Fabrikken tilvejebringer kun hovedenheden og
vandenheden. De øvrige dele i illustrationen er
nødvendige reservedele til vandsystemet, som
tilvejebringes af brugeren eller installatøren.
Det skematiske diagram er kun vejledende. Kontroller
etiketten til vandindløb/-udløb på varmepumpen i
forbindelse med installation.
Controlleren er monteret på væggen.
BEMÆRK:
Følg disse trin ved brug første gang
1. Åbn ventilen, og aftap vandet.
2. Sørg for, at pumpen og indløbsvandrøret
er fyldt med vand.
3. Luk ventilen, og start enheden.
BEMÆRK
Vandindløbsrøret skal befinder sig højere end
swimmingpoolens overflade.
10
3. INSTALLATION OG TILSLUTNING
3.1 Tegning over installation
Installationsdele:
Fabrikken leverer kun hovedenheden og vandemheden. De andre dele på billedet er nødvendige
reservedele til vandsystemet, der leveret af brugere eller installatøren.
Vær opmærksom:
Følg disse trin ved brug for første gang 1 Åbn ventil, og fyld op
med vand.
2. Sørg for, at pumpen og vandledningen er blevet fyldt med vand. 3. Luk
ventilen, og start enheden.
BEMÆRK: Det er nødvendigt, at vandledningen er højere end swimmingpoolens overflade.
Det skematiske diagram skal alene betrages som vejledende. Kontroller mærkatet for vandindløb/-
udløb på varmepumpen under installation.
Det skematiske diagram skal alene betrages som vejledende. Kontroller mærkatet for vandindløb/-
udløb på varmepumpen under installation.
Styreenheden er monteret på væggen
Klorinator celle Vandudløb
Ventil
Vandtilførse
Vandindløb
Sandfilter
Vandpumpe
Pool
(eller anden type filter)
9
2.2 Ml for varmepumpen til swimmingpool
ENHED:SP17
Enhed: mm

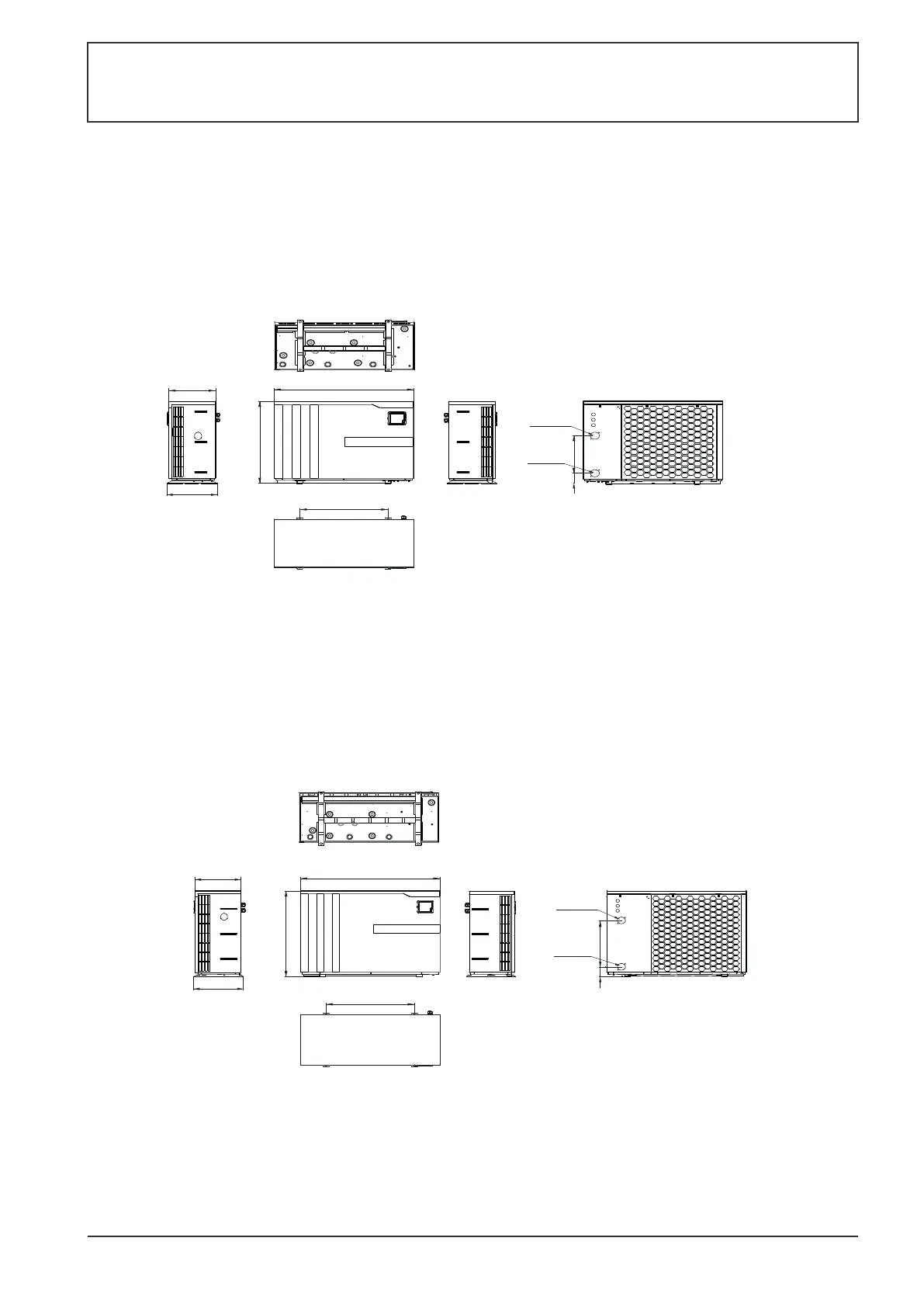

2.2 DIMENSIONER FOR VARMEPUMPE TIL SVØMMEBASSIN
water outlet
wa
φ50
φ50
ter inlet
645
1020
776
450
480
35
102
0
ENHED:SP20/SP28/SP28T/SP35T
Enhed: mm
φ50
φ50
water outlet
water inlet
800
1151
860
460
500
46596
VARMEPUMP TIL SWIMMINGPOOL TYPE SP
VARMEPUMP TIL SWIMMINGPOOL TYPE SP
