Ændringer, der tjener såvel den teknologiske udvikling som undtagelser! BETJENINGSVEJLEDNING NORSUP
WWW.NORSUP.EU Ændringer, der tjener såvel den teknologiske udvikling som undtagelser!
3.5 LEDNING AF ELEKTRICITET TIL VARMEPUMPE
TIL SWIMMINGPOOLS
Jording af enheden er stadig påkrævet i forhold til at
beskytte dig imod kortslutning fra kredsløb inde i
enheden. Binding er også påkrævet. Enheden har en
separat forstøbt boks med en forudmonteret
almindelig strømledernippel.
Afmonter blot skruerne, led forsyningsledningerne
igennem niplen, og fastgør de elektriske forsynings-
ledninger til de tre tilslutninger, der allerede befinder
sig i kontaktboksen (fire tilslutninger i tilfælde af tre
faser). Fuldfør den elektriske tilslutning ved at slutte
varmepumpen til det elektriske kredsløb, UF-kablet
eller andre egnede midler (som tilladt af de lokale
myndigheder) og et egnet AC-strømforsyning, som er
udstyret med den pågældende kredsløbsafbryder,
sikring eller tidsforsinkelsesafbryder.
Afbryd – der skal befinde sig en afbryder
(kredsløbsafbryder, kontakt med eller uden sikring)
inden for synsvidden af enheden, og som skal være let
tilgængelig. Dette er almindelig praksis i forbindelse
med installation af aircondition og varmepumper til
erhvervsmæssig eller privat brug. Det forhindrer, at
enheden tændes af strømforsynet, uovervåget udstyr,
mens enheden serviceres.
3.6 INDLEDENDE OPSTART AF ENHEDEN
Opstartsprocedure – når installationen er gennemført,
skal disse trin følges:
1. Tænd for filterpumpen. Kontroller for vandlækager,
og bekræft tilstrømningen til og fra swimmingpoolen.
2. Tænd for strømforsyningen til enheden, og tryk
derefter på TÆND/SLUK på kabelfjernbetjeningen.
Enheden bør starte inden for få sekunder.
3.. Når du har ladet den køre i nogle få minutter, skal
du sørge for, at den luft, som forlader den øverste
side af enheden, er koldere (mellem 5-10°C)
4. Under betjening af enheden, og hvis filterpumpen
slukkes, bør enheden også slukkes automatisk.
5. Lad enheden og swimmingpoolens pumpe køre i
24 timer i døgnet, indtil den ønskede vandtemperatur
er opnået. Når vandtemperaturen når denne ind
stilling, sænkes enhedens hastighed i nogen tid. Hvis
temperaturen fastholdes i 45 minutter, slukkes
enheden. Enheden genstartes nu automatisk (så
længe swimmingpoolens pumpe arbejder), når
swimmingpoolens når til et niveau, der ligger under
0,2 den indstillede temperatur.
Timet forsinkelse: Enheden er udstyret med et indbygget
3-minutters forsinkelsesrelæ, der beskytter kredsløbets
styringskomponenter, og som eliminerer problemer
med afladnings- og startcyklusser. Tidsforsinkelsen
genstarter automatisk enheden ca. 3 minutter efter
hver enkelt afbrydelse af kontrol-kredsløbet. Selv
kortvarige strømafbrydelser aktiverer det indbyggede
3-minutters forsinkelsesrelæ, som forhindrer enheden
i at starte, før tællingen på 5 minutter er gennemført.
3.2 PLACERING AF RØRFØRING TIL
VARMEPUMPE TIL SWIMMINGPOOLS
Enheden arbejder bedst udendørs, forudsat at tre af
følgende faktorer er til stede:
1. Frisk luft - 2. Elektricitet - 3. Poolfilterrørføring
Enheden kan installere stort set overalt udendørs.
Indendørs swimmingpools: Kontakt venligst
forhandleren. Til forskel fra en gasvarmer har
produktet ikke problemer træk eller startantænding i
områder med kraftig vind.
UNDGÅ at placere enheden i et lukket område med
begrænset luftvolumen., hvor enheder udleder
luft, og hvor luft recirkuleres.
PLACER IKKE enheden på noget, der kan blokere for
luftindløbet. Disse placeringer gør det umuligt for
enheden at opnå en konstant forsyning af frisk luft og
kan forhindre tilstrækkelig varmelevering.
3.3 HVOR TÆT PÅ DIN SWIMMINGPOOL?
Normalt skal swimmingpoolens varmepumoe
installeres inden for 7,5 meter af swimmingpoolen.
Jo længere afstanden er til swimmingpoolen, desto
større er varmetabet fra rørføringen. Rørføringen
graves for det meste ned. Af samme årsag er
varmetabet minimalt for udlægninger op til 15 meter
(15 meter til og fra pumpen = 30 meter samlet),
medmindre jorden er våd, eller vandlejet er højt. Et
meget groft estimat af varmetabet pr. 30 meter er 0,6
kWh (2000 BTU) for hver 5 °C temperaturforskel
mellem swimmingpoolens vand og den jord, som
omgiver røret, hvilket svarer til en forøgelse i driftstid
på omtrent 3 % til 5 %.
3.4 RØRFØRING TIL VARMEPUMPE TIL
SWIMMINGPOOLS
Swimmingpoolens varmepumpe er monteret med en
eksklusiv titaniumvarmeveksler, der ikke kræver
særlig rørføring (indstil gennemstrømningshastigheden
i overensstemmelse med dataene på mærkepladen).
Vandtrykket falder mindre end 10 kPa ved maks.
gennemstrømningshastighed.
Der eksisterer ikke restvarme eller flammetemperaturer
Enheden har således ikke behov for rørføring i kobber.
PVC-røret kan ledes direkte ind i enheden. Placering:
Placer swimmingpoolens pumpeudledning
(returledning) i en nedadgående retning regnet fra
alle filter- og poolpumper og i en opadgående retning
regnet fra alle klortilsætningsenheder, ozonenheder
eller kemiske pumper.
Standardmodellen har limede fittings, der kan bruges
sammen med PVC-rørføring ved tilslutning af PVC-rør
på 32 mm eller 50 mm PVC til swimmingpoolens eller
filtreringsenhedens rørføring. Ved brug af 50 NB til
40NB kan du lægge 40NB Overvej kraftigt at tilføje en
lynkobling ved enhedens indløb og udløb med
henblik på at muliggøre nem dræning af enheden af
hensyn til vinteropbevaring samt for at muliggøre
nemmere adgang, hvis der bliver behov for
servicering.
Kondensation: Eftersom varmepumpen nedkøler
luften omtrent 4-5 gange så hurtigt som vand, kan
der sættes sig kondens på den hesteskoformerede
fordamper. Hvis den relativ luftfugtighed er meget
høj, kan dette betyde adskillige liter i timen. Vandet
løber ned ad lamellerne til grundkarret og løber ud
igennem det ru plastikkondensdræn på siden af
grundkarret. Denne fitting er designet til brug
sammen med et 20 mm klart vinylrør, der kan
fremskubbes med håndkraft med henblik på
muliggøre passende dræn. Det er nemt at forveksle
kondens med vandlækage inden i enheden.
BEMÆRK: En hurtig måde at undersøge, om der er
tale om vandkondens eller ej, er at slukke enheden og
lade swimmingpoolens pumpe fortsætte med
arbejde. Hvis vandet stopper med at løbe ud af
grundkarret, er der tale om kondensation. EN ENDNU
SIKRERE MÅDE består i at TESTE DRÆNVANDET FOR
KLOR – hvis der ikke er klor til stede, er er tale om
kondens.
BEMÆRK
Selvom enhedens varmeveksler er elektrisk
isoleret fra resten af enheden, forhindrer den
ganske enkelt gennemstrømning af elektricitet
til og fra vandet til swimmingpoolen.
BEMÆRK
Producenten kan levere andre passende
eksempler eller yderligere oplysninger om
kølemidlets lugt.
12
3. INSTALLATION OG TILSLUTNING
3.4
VVS-installation for varmepumper til swimmingpool
Den eksklusive varmeveksler af titanium til swimmingpoolens varmepumpe kræver ikke
særligt VVS arbejde undtagen omføringsrør (indstil leveringsmængden i henhold til
navnepladen). Faldet i vandtrykket er mindre end 10 kPa ved maks. gennemstrømsmængde. Da
der ikke er nogen restvarme eller flammetemperaturer, behøver enheden ikke ikke varmeafledere
af kobber. PVC rør kan anvendes direkte ind i enheden.
Placering: Tilslut enheden i poolpumpens udløbsrør (returløb) efter alle (nedenstrøms) filter og
poolpumper og før (opstrøms) eventuelle klorinatorer, ozonisatorer eller kemiske pumper.
Standardmodellen har unioner med lim/gevind, der passer til 32 mm eller 50 mm PVC rør for
tilslutning til swimmingpoolens eller spaens filtreringsrør. Ved at bruge en 50 NB til 40 NB, kan du tilslutte
Overvej at tilføje en lynkobling ved enhedens indløb og udløb for nemt at tømme enheden ved
servicering af enheden.
PVC KOBLING
ANBEFALET (medfølger)
Fra pumpe
KONDENSVANDSUD
LØB
SLANGESTUDSER
Kondensation: Da varmepumpen køler luften ned med ca. 4-5
℃
, kan vand kondensere på det
hesteskoformede køleelements finner. Hvis den relative fugtighed er meget høj, kan dette
være op til flere liter pr. time. Vandet vil løbe ned ad finnerne til bundpladen og ud gennem
slangestudsen af plast i afløbet på siden af bundpladen. Dette forbindelsesstykke er udformet til
at passe til 20 mm klar vinyl
slange, som kan skubbes ind med hånden og fungere som et
passende afløb. Det er let at forveksle kondensvand med vandlækage inde i enheden.
OBS: En hurtig måde til at kontrollere, at det er kondensvand og ikke en vandlækage er at
slukke enheden og lade poolpumpen køre. Hvis vandet stopper med at løbe ud af bundpladen,
er det kondensvand. EN
ENDNU HURTIGERE MÅDE ER AT TESTE AFLØBSVANDET FOR KLOR - hvis vandet ikke indeholder
klor,
så er det kondensvand.
3. INSTALLATION OG TILSLUTNING
11
3.2
Placering af varmepumper til swimmingpool
Enheden vil fungere godt på ethvert udendørs sted, under forudsætning af at følgende tre
faktorer foreligger:
1. Frisk luft - 2. Elektricitet - 3. Rørføring til swimmingpoolens filter
Enheden kan installeres stort set hvor som helst udendørs. Kontakt leverandøren ved
indendørs swimmingpools. I modsætning til en gasvarmer har den ingen problemer med træk
eller vågeblus i områder med blæst.
Anbring IKKE enheden i et indelukket område med en begrænset luftmængde, hvor
afgangsluften fra enheden bliver recirkuleret.
Anbring IKKE enheden i buske, der kan blokere luftindgangen. På sådanne steder får enheden
ikke konstant frisk luft, hvilket reducerer dens effektivitet og kan forhindre tilstrækkelig
varmetilførsel
levering.
3.3
Hvor tæt på din swimmingpool?
Normalt installeres varmepumpen inden for 7.5 m fra swimmingpoolen. Jo længere afstand fra
swimmingpoolen, jo større varmetab fra rørføringen. For det meste er rør
gravet ned i jorden. Derfor er varmetabet minimalt op til 15 m (15 m til og fra pumpen = 30 m i alt),
medmindre jorden er våd eller grundvandsspejlet er højt. Et groft skøn
af varmetabet pr. 30 m er 0.6 kWh (2000 BTU) for hver 5
℃
forskel i
temperaturen mellem swimmingpoolens vand og jorden omkring rørene, hvilket svarer til
ca. 3 % til 5 % stigning i driftstid.

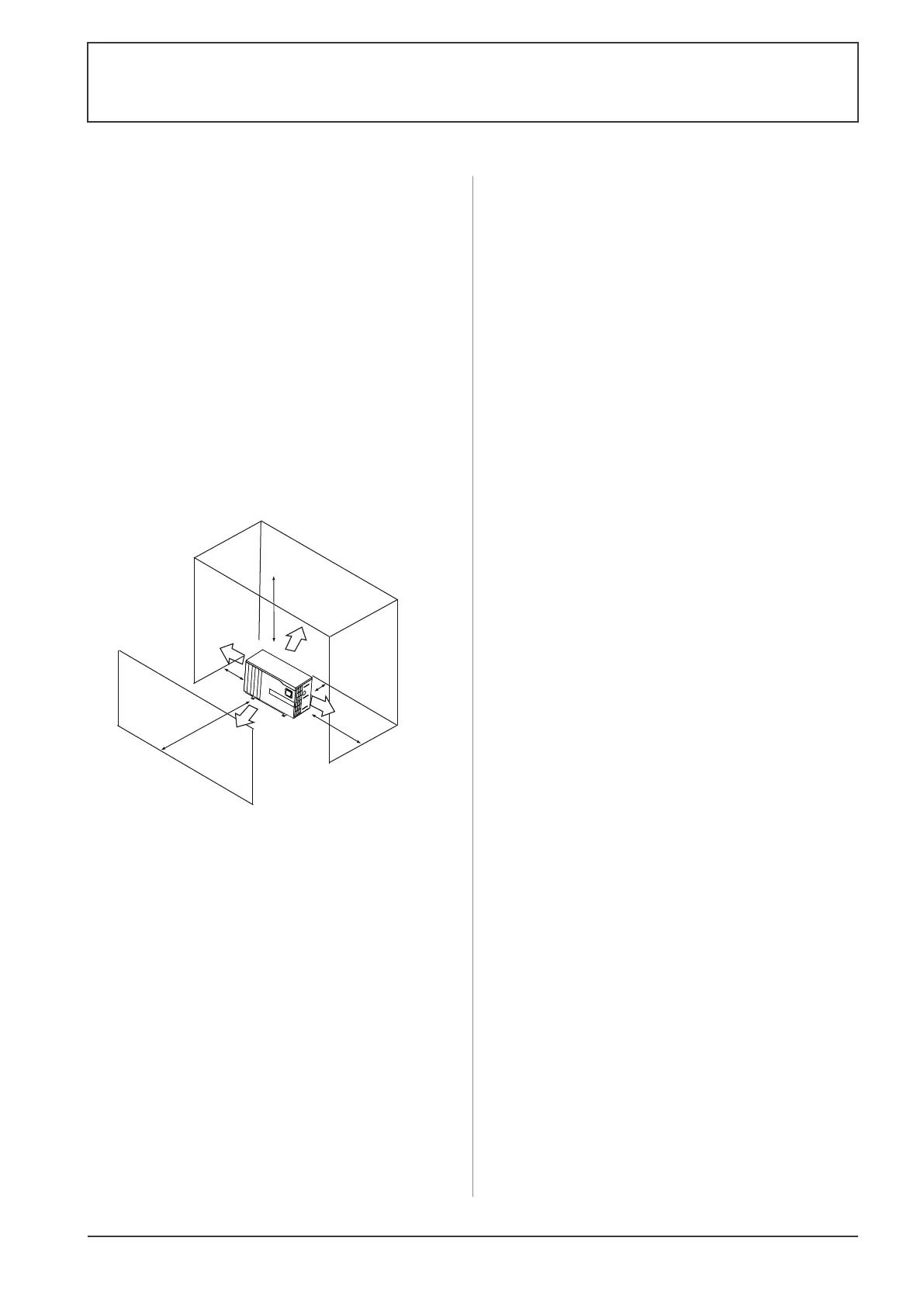

Air inlet
Air outlet
1500mm
700mm
300mm
500mm
700mm
VARMEPUMP TIL SWIMMINGPOOL TYPE SP
VARMEPUMP TIL SWIMMINGPOOL TYPE SP
