Förändringar som tjänar såväl den tekniska utvecklingen som undantagna fel! ANVÄNDARMANUAL NORSUP
WWW.NORSUP.EU Förändringar som tjänar såväl den tekniska utvecklingen som undantagna fel!
3. INSTALLATION OCH ANSLUTNING
3.1 INSTALLATIONSILLUSTRATION
Installations detaljer
Fabriken tillhandahåller endast huvudenheten och
vattenenheten; de andra artiklarna i illustrationen är
nödvändiga reservdelar för vattensystemet, som
levereras av användare eller installatören.
Det schematiska schemat är endast avsett för
referens. Kontrollera vatteninlopp / utloppsetiketten
på värmepumpen vid installation av VVS.
Kontroller är monterad på väggen.
VAR UPPMÄRKSAM:
Vänligen följ dessa stegen vid första användning.
1. Öppna ventilen och fyll på vatten.
2. Se till att pumpen och inloppsröret har
fyllts med vatten.
3. Stäng ventilen och starta enheten.
Var uppmärksam
Det är nödvändigt att vatteninledningen är
placerad högre än ytan på poolen.
9
3.INSTALLATION OCH ANSLUTNING
3.1 Installation, illustration
Installationsartiklar:
Fabriken tillhandahåller endast huvudenheten och vattenenheten. De andra artiklarna i figuren är
nödvändiga reservdelar för vattensystemet, vilka tillhandahålls av användaren eller installatören.
Observera!:
Följ dessa steg när du använder enheten för första gången. 1.
Öppna ventilen och fyll på med vatten.
2. Se till att pumpen och inloppsröret för vatten har fyllts på med vatten. 3. Stäng
ventilen och starta e
nheten.
OBS! Vattnets inloppsrör måste ligga högre än poolens yta.
Det schematiska diagrammet är endast till för referens. Kontrollera vatteninlopps-
/utloppsmärkningen på värmepumpen medan rördragningen utförs.
Det schematiska diagrammet är endast till för referens. Kontrollera vatteninlopps-
/utloppsmärkningen på värmepumpen medan rördragningen utförs.
Styrenheten monteras på väggen
Kloreringscell
Vattenutlopp
Ventil
Vattenförsörjning
Sandfilter för vatteninlo
Vattenpump
Pool
(eller annat typfilter)

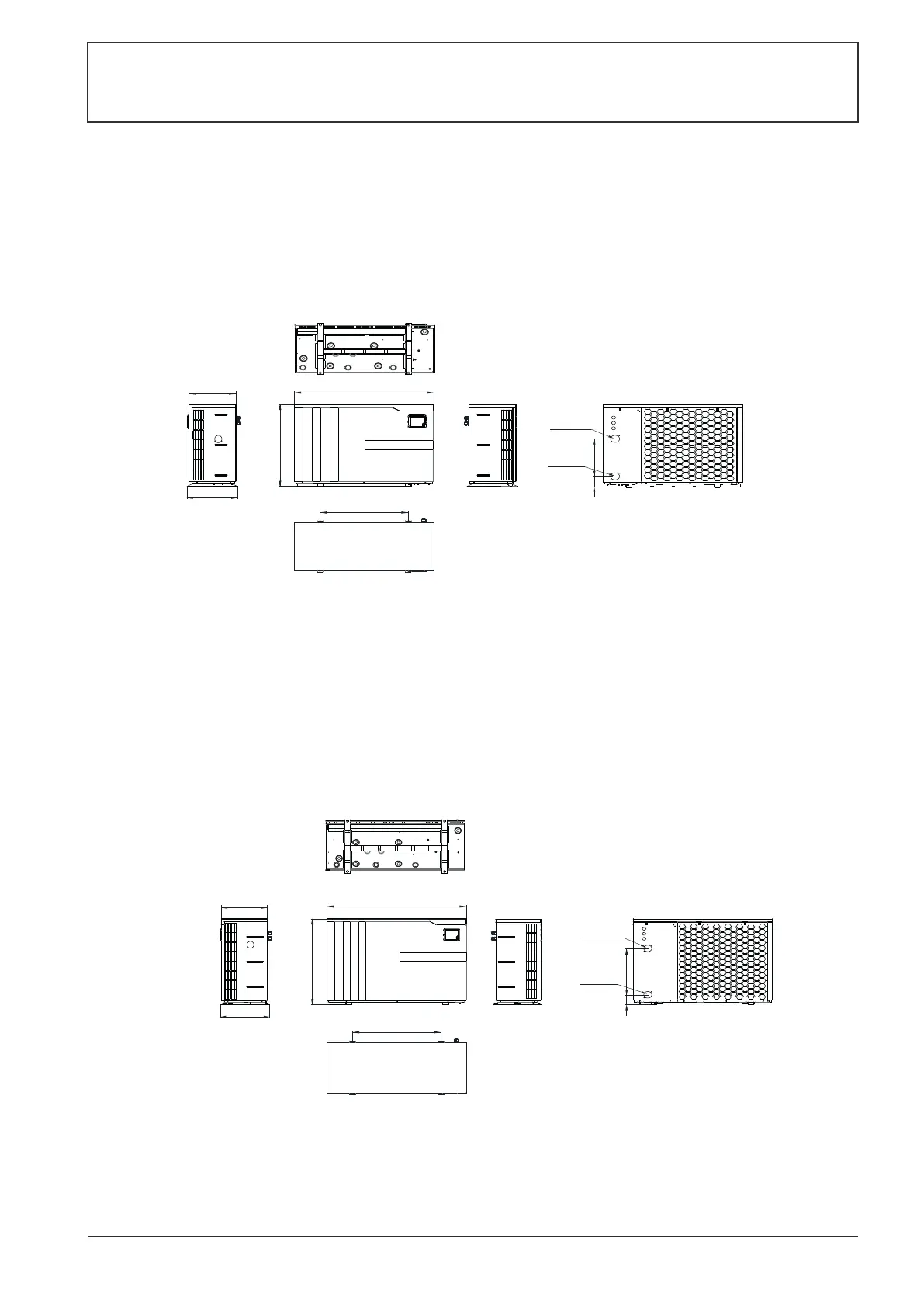

2.2 Mtt p poolens vrmepumpsenhet
2.2 MÅTTEN FÖR POOLVÄRME PUMPENHETEN
2.2 Mått på poolens värmepumpsenhet
ENHET: SP17
enhet：mm
water outlet
wa
φ50
φ50
ter inlet
645
1020
776
450
480
35
102
0
ENHET: SP20/SP28/SP28T/SP35T
enhet：mm
φ50
φ50
water outlet
water inlet
800
1151
860
460
500
46596
VÄRMEPUMP FÖR SIMBASSÄNG TYP SP
VÄRMEPUMP FÖR SIMBASSÄNG TYP SP
