Onder voorbehoud van wijzigingen en (druk)fouten! GEBRUIKSAANWIJZING NORSUP
WWW.NORSUP.EU Onder voorbehoud van wijzigingen en (druk)fouten!
3. INSTALLATIE EN AANSLUITING
3.1 INSTALLATIE ILLUSTRATIE
Installatie-onderdelen
Aandacht:
De watertoevoerpijp moet hoger zijn dan het
zwembadoppervlak.
Het schematische diagram is enkel ter referentie.
Kijk het etiket van de waterinlaat/-uitlaat na op
de warmtepomp tijdens de sanitaire installatie.
De controller wordt aan de muur bevestigd.
AANDACHT:
Volg deze stappen bij het eerste gebruik
1. Open de klep en vul met water.
2. Zorg ervoor dat de pomp en de
watertoevoerpijp gevuld zijn met water.
3. Sluit de klep en start de unit.
2.2 De afmetingen voor zwembad warmtepomp
10
3.INSTALLATIE EN AANSLUITING
3.1 Illustratie installatie
De fabriek levert alleen de hoofdunit en de waterunit; de andere items in de illustratie zijn
noodzakelijke reserveonderdelen voor het watersysteem, geleverd door gebruikers of de
installateur.
Let op:
Volg deze stappen wanneer u het voor de eerste keer gebruikt.
1. Open de klep en laad water.
2. Zorg ervoor dat de pomp en de waterinlaatleiding met water zijn gevuld. 3.
Sluit de klep en start de unit.
LET OP: Het is noodzakelijk dat de waterinlaatpijp hoger is dan het zwembad oppervlak.
Het stroomschema is slechts ter referentie. Controleer het watertoevoer/afvoer-label op de
warmtepomp tijdens de sanitair installatie.
Montage van de controller op de muur
Clorinator-cel
Waterafvoer
K lep
Watervoorz ienin
Waterinlaat Z andfilter
Waterpromp
Z wembad
(of ander type filter)

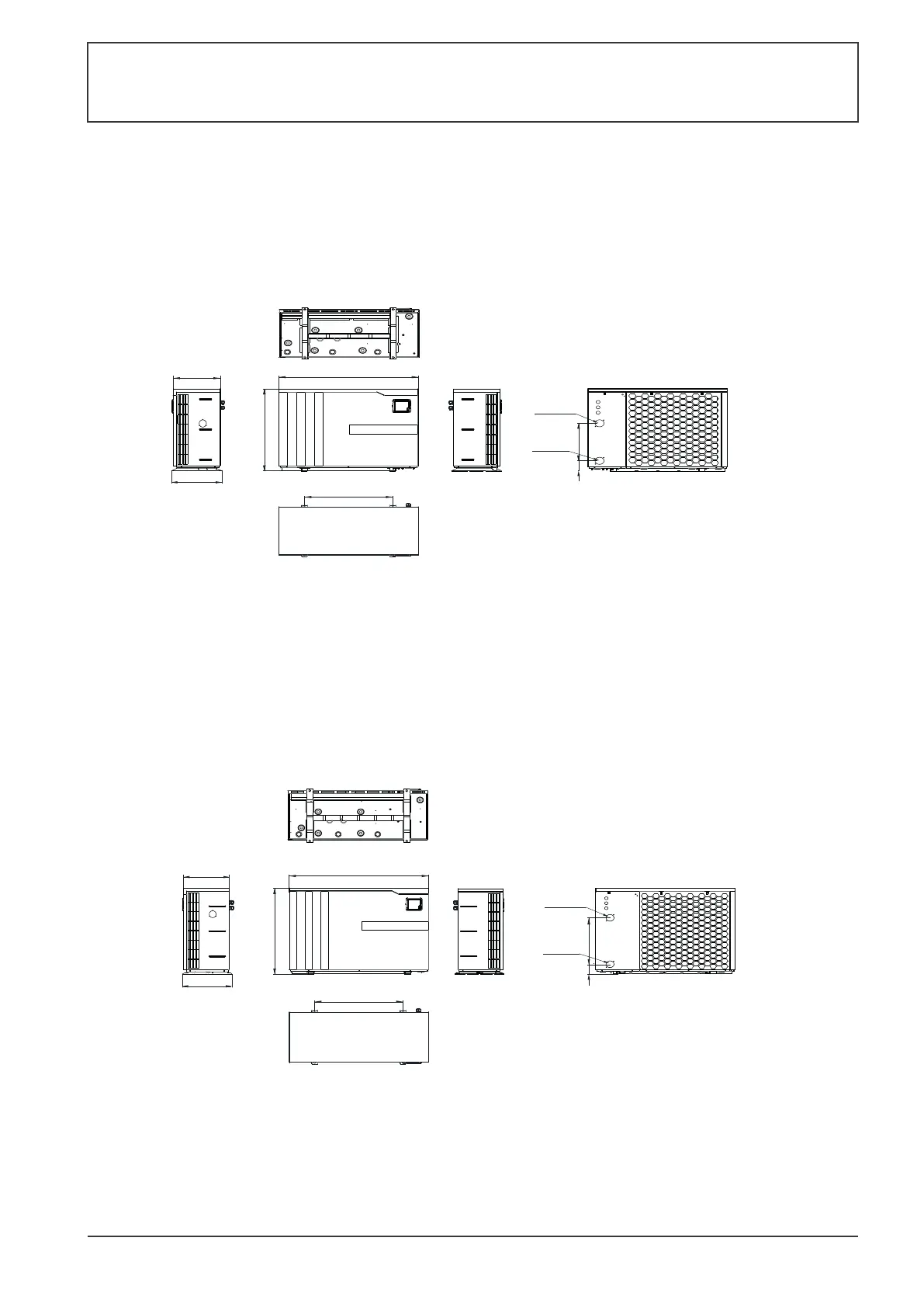

2.2 DE AFMETINGEN VOOR DE ZWEMBADWARMTEPOMP UNIT
2.2 De afmetingen voor zwembad warmtepomp
2.2 De afmetingen voor zwembad warmtepomp
water outlet
wa
φ50
φ50
ter inlet
645
1020
776
450
480
35
102
0
EENHEID : SP20/SP28/SP28T/SP35T
φ50
φ50
water outlet
water inlet
800
1151
860
460
500
46 596
ZWEMBAD WARMTEPOMP TYPE SP
ZWEMBAD WARMTEPOMP TYPE SP
EENHEID : SP17
eenheid:mm
eenheid:mm
De fabriek levert alleen de hoofdunit en de waterunit; de andere
onderdelen in de illustratie zijn noodzakelijke
reserve-onderdelen
voor het watersysteem, die door de gebruikers of de
installateur worden geleverd.
