12
4.1. Beschreibung und
Funktionen
Die Modelle L10SUB und L15SUB beinhalten einen
digitalen Systemcontroller mit einer internen
Auflösung von 24 Bit und 48 kHz Sampling Rate. Der
digitale Systemcontroller verfügt über eine Remote-
schnittstelle im USB Format. Ein Preset kann in den
DSP
dauerhaft gespeichert werden.
Eingangssektion (pro Kanal):
► Funktion (schaltbar)MUTE
► Polaritätswandler (schaltbar)POLARITY
► ReglerGAIN
► FunktionDELAY
► (parametrisch,8 EQUALIZERS
low-shelf 6dB und high-shelf 6dB)
► FunktionCROSSOVER
HPF (Hochpass Filter) und LPF (Tiefpass Filter).
Beide Filtertypen können in den Modi
“Linkwitz-Riley”, “Butterworth” or “Bessel”
(jew. bis zu 48 dB/Oct.) betrieben werden
Ausgangssektion (pro Kanal):
► Funktion (schaltbar)MUTE
► Polaritätswandler (schaltbar)POLARITY
► ReglerGAIN
► FunktionDELAY
► (parametrisch,8 EQUALIZER
low-shelf 6dB und high-shelf 6dB)
► FunktionCROSSOVER
HPF (Hochpass Filter) und LPF (Tiefpass Filter).
Beide Filtertypen können in den Modi
“Linkwitz-Riley”, “Butterworth” or “Bessel”
(jew. bis zu 48 dB/Oct.) betrieben werden
► Funktion (für einen sicheren Betrieb)LIMITER

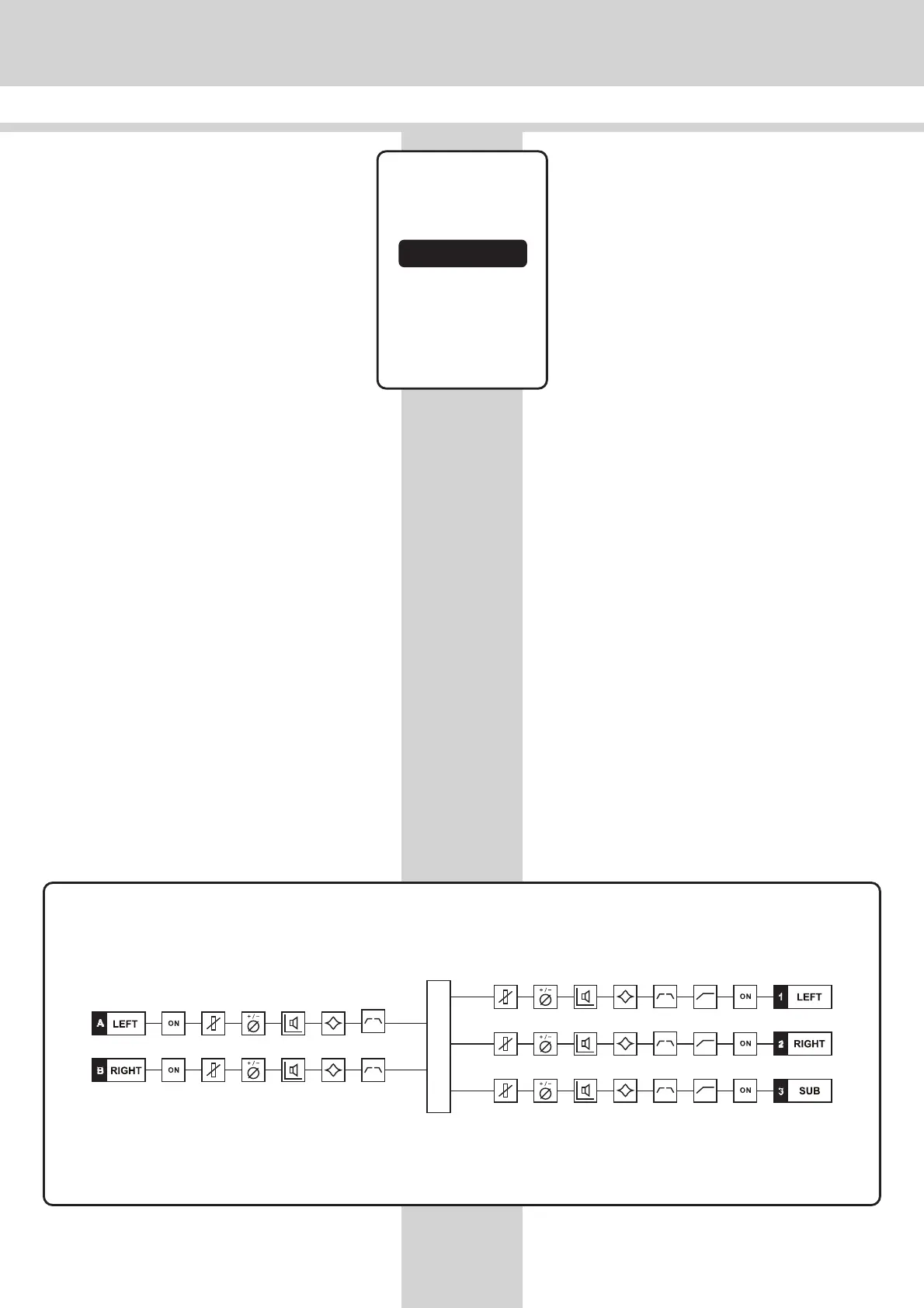

Grafik: LION DSP Blockschaltbild (L10SUB / L15SUB)
4. DSP (3-Ch. Digital Signal Processor)
4.1. Description and
Features
L10SUB and L15SUB include a 3-channel digital
controller (speaker management processor) with an
internal resolution of 24 bit and 48 kHz sampling rate.
The DSP can be controlled and adjusted with a PC
program via USB connection. One preset can be
stored into the internal memory.
Input Section (per channel):
► functionMUTE
► converterPOLARITY
► controllerGAIN
► functionDELAY
► (parametric,8 EQUALIZERS
low-shelf 6dB and high-shelf 6dB)
► functionCROSSOVER
HPF (high-pass filter) as well as a LPF
(low-pass filter). Both filter types (HPF and
LPF) can be used in the operation modes
“Linkwitz-Riley”, “Butterworth” or “Bessel”
(up to 48 dB/Oct.)
Output Section (per channel):
► function (routing)MIXER
► functionMUTE
► converterPOLARITY
► controllerGAIN
► functionDELAY
► (parametric,8 EQUALIZERS
low-shelf 6dB and high-shelf 6dB)
► functionCROSSOVER
HPF (high-pass filter) as well as a LPF
(low-pass filter). Both filter types (HPF and
LPF) can be used in the operation modes
“Linkwitz-Riley”, “Butterworth” or “Bessel”
(up to 48 dB/Oct.)
► function (for a safe operation)LIMITER
Picture: LION DSP Block Diagram (L10SUB / L15SUB)
48 kHz
D S P
13
LEVEL POL. DELAY PEQ X-OVER LIMIT
LEVEL POL. DELAY PEQ X-OVER
X-OVER
LIMIT
LEVEL POL. DELAY PEQ X-OVER
X-OVER
LIMIT
ROUTING
LEVEL POL. DELAY PEQ
LEVEL POL. DELAY PEQ
4.2. System presets
for recommended systems
For each system version, an special preset is
needed (for active LION subwoofer models).
T
o ensure safe operation and ensure optimum
acoustic performance, an individual preset
MUST be installed into in each subwoofer
(depending on the system variant).
All presets are available online at following link:
www.novacoustic.com/html/support.html
(preset database)
The presets are available for following system
variants:
LITTLE LION system
► 2 x L5A
► 1 x L10SUB
LION STAGE system
► 2 x L10A
► 1 x L15SUB
LION CLUB system
► 2 x L12A
► 2 x L15SUB
LION LIVE system
► 2 x L15A
► 4 x L15SUB
Make sure that the MODE switch (page 9 in this
manual) is adjusted to your individual system
variant.
4.2. Systempresets
für empfohlene Systeme
Für jede Systemvariante steht ein eigenes
Preset für die aktiven Subwoofer der LION Serie
zur V
erfügung. Um einen sicheren Betrieb und
um eine optimale akustische Performance
sicherzustellen, MUSS je nach Systemvariante
das passende Preset in jeden Subwoofer
einzeln eingespeichert werden.
Alle Presets sind online verfügbar unter
folgendem Link:
www.novacoustic.de/html/support.html
(Preset-Datenbank)
Presets sind für folgende Systemvarianten
verfügbar:
LITTLE LION System
► 2 x L5A
► 1 x L10SUB
LION STAGE System
► 2 x L10A
► 1 x L15SUB
LION CLUB System
► 2 x L12A
► 2 x L15SUB
LION LIVE System
► 2 x L15A
► 4 x L15SUB
Achten Sie darauf, dass der MODE Schalter
(Seite 9 in diesem Handbuch) sich je nach
Systemvariante in der richtigen Stellung
befindet.
