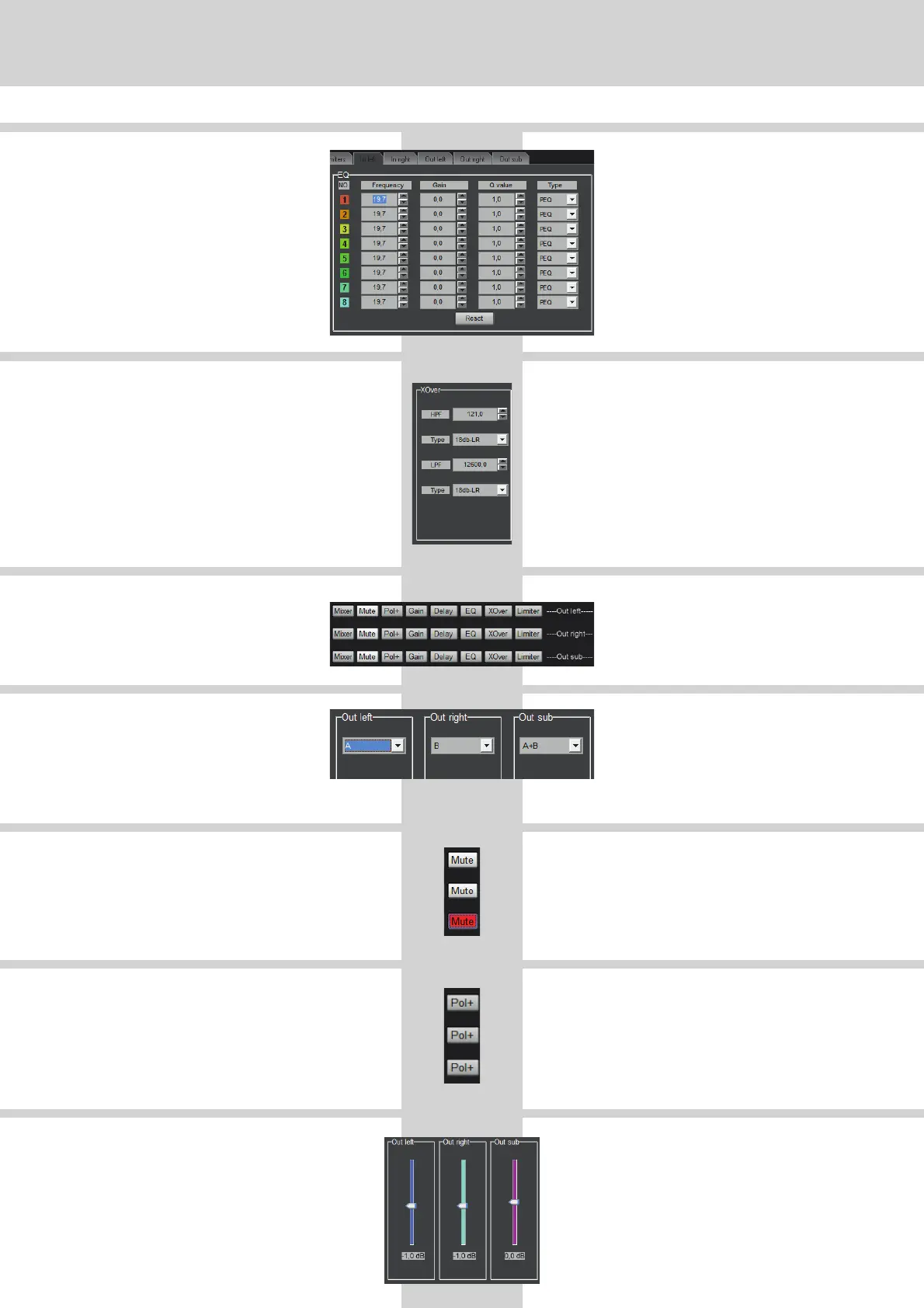

6.11.5. Input EQs
Click onto at the input section. A new window[EQ]
will open. Adjust the 8 input EQs in a range
between -24dB and +12dB. From following
different EQ types can be selected
independently:
• Parametric Equalizer
• Low-Shelf Equalizer (6dB)
• High-Shelf Equalizer (6dB)
6.11.6. Input XOver
Click onto at the input section.[XOver]
A new window will open. The High Pass
Filter and the Low Pass Filter can be edited
here with 3 different filter types each:
• Linkwitz-Riley (12dB, 18 dB, 24dB, 48dB)
• Butterworth (12dB, 18 dB, 24dB, 48dB)
• Bessel (12dB, 18 dB, 24dB, 48dB)
6.12. Output Settings
The functions , ,[Mixer], [Mute], [POL+/-] [GAIN]
[Delay] [EQ], [XOver] [Limiter], and can be edited.
6.12.1. Mixer (Routing)
The channel mixer allows free and independent
assignment from the inputs and to the[left] [right]
outputs , and . Each output can[left] [right] [sub]
be supplied from , or .[A] [B] [A+B]
6.12.2. Output Mute
Click onto at the OUTPUT channels to mute[MUTE]
or unmute an output channel.
6.12.3. Output Polarity
[POL+] shows, that the polarity of the output channel
is positive (0°). Press onto this button and polarity
will change 180° to negative . Usually the[POL-]
polarity switch should be used positive .[POL+]
6.12.4. Output Gain
Click onto at the output section.[GAIN]
A new window will open. Adjust the output
gain in a range between -12dB and +12dB.
6.11.5. Input EQs
Klicken Sie auf in der Input Sektion.[EQ]
Ein neues Fenster öffnet sich. Stellen Sie die
8 Equalizer in einem Regelbereich zwischen
-24dB und +12dB ein. Folgende EQ-Typen sind
unabhängig voneinander wählbar:
• Parametrischer Equalizer
• Low-Shelf Equalizer (6dB)
• High-Shelf Equalizer (6dB)
6.11.6. Input XOver
Klicken Sie auf in der Input Sektion. Ein[XOver]
neues Fenster öffnet sich. Das Hochpassfilter sowie
das Tiefpassfilter kann hier editiert werden. Es
stehen folgende 3 Filtertypen zur Auswahl:
• Linkwitz-Riley (12dB, 18 dB, 24dB, 48dB)
• Butterworth (12dB, 18 dB, 24dB, 48dB)
• Bessel (12dB, 18 dB, 24dB, 48dB)
6.12. Output Einstellungen
Die Funktionen , ,[Mixer], [Mute], [POL+/-] [GAIN]
[Delay] [EQ], [XOver] [Limiter], und können
bearbeitet werden.
6.12.1. Mixer (Routing)
Der Kanalmixer erlaubt eine freie und unabhängige
Zuordnung von beiden Eingangskanälen und[left]
zu den Ausgangskanälen ,[right] [left] [right]
und . Jeder Ausgangskanal kann wie folgt[sub]
beschaltet werden: , oder .[A] [B] [A+B]
6.12.2. Output Mute
Klicken Sie auf in der Ausgangssektion[MUTE]
zum Stummschalten bzw. Freischalten eines
Ausgangskanals.
6.12.3. Output Polaritätsw.
[POL+] zeigt an, dass der Polaritätswandler positiv
eingestellt ist (0°). Klicken Sie auf diese Schaltfläche
zum Ändern der Polarität des Ausgangskanals auf
180° negativ . Üblicherweise wird die[POL-]
Polarität auf positiv belassen .[POL+]
6.12.4. Output Gain
Klicken Sie auf in der Output Sektion. Ein[GAIN]
neues Fenster öffnet sich. Stellen Sie das Ausgangs-
gain in einem Regelbereich zwischen -12dB und
+12dB ein.
20
6.12.5. Output Delay
Click onto at the output section. A new[Delay]
window will open. The output delay can be adjusted
in a range between 0 ms and 20ms.
6.12.6. Output EQs
Click onto at the output section. A new window[EQ]
will open. Adjust the 8 output EQs in a range
between -24dB and +12dB. From following
different EQ types can be selected
independently:
• Parametric Equalizer
• Low-Shelf Equalizer (6dB)
• High-Shelf Equalizer (6dB)
6.12.7. Output XOver
Click onto at the output section.[XOver]
A new window will open. The High Pass
Filter and the Low Pass Filter can be edited
here with 3 different filter types each:
• Linkwitz-Riley (12dB, 18 dB, 24dB, 48dB)
• Butterworth (12dB, 18 dB, 24dB, 48dB)
• Bessel (12dB, 18 dB, 24dB, 48dB)
6.12.8. Output Limiter
Click onto at the output section.[Limit]
A new window will open. The limiter can
be edited here. The limiter parameters can
be adjusted within following ranges:
-20dB up to +2dB• [Threshold]:
0.3ms up to 100ms• [Attack]:
2x, 4x, 6x, 8x, 16x or 32x (of attack time)• [Release]:
6.12.5. Output Delay
Klicken Sie auf in der Output Sektion. Ein[Delay]
neues Fenster öffnet sich. Das Output Delay kann im
Stellbereich zwischen 0 ms und 20 ms eingestellt
werden.
6.12.6. Output EQs
Klicken Sie auf in der Output Sektion.[EQ]
Ein neues Fenster öffnet sich. Stellen Sie die
8 Equalizer in einem Regelbereich zwischen
-24dB und +12dB ein. Folgende EQ-Typen sind
unabhängig voneinander wählbar:
• Parametrischer Equalizer
• Low-Shelf Equalizer (6dB)
• High-Shelf Equalizer (6dB)
6.12.7. Output XOver
Klicken Sie auf in der Output Sektion. Ein[XOver]
neues Fenster öffnet sich. Das Hochpassfilter sowie
das Tiefpassfilter kann hier editiert werden. Es
stehen folgende 3 Filtertypen zur Auswahl:
• Linkwitz-Riley (12dB, 18 dB, 24dB, 48dB)
• Butterworth (12dB, 18 dB, 24dB, 48dB)
• Bessel (12dB, 18 dB, 24dB, 48dB)
6.12.8. Output Limiter
Klicken Sie auf in der Ausgangssektion.[Limit]
Ein neues Fenster öffnet sich. Das Limiter kann
hier editiert werden. Die Limiterparameter können
in folgenden Umfängen justiert werden:
-20dB bis +2dB• [Threshold]:
0.3ms bis 100ms• [Attack]:
2x, 4x, 6x, 8x, 16x oder 32x (der• [Release]:
Attack Zeit)
21
