Nova SM908

9
系統連接
請參照以下圖片連接您的電源、天線信號、電視及其它相關設備。

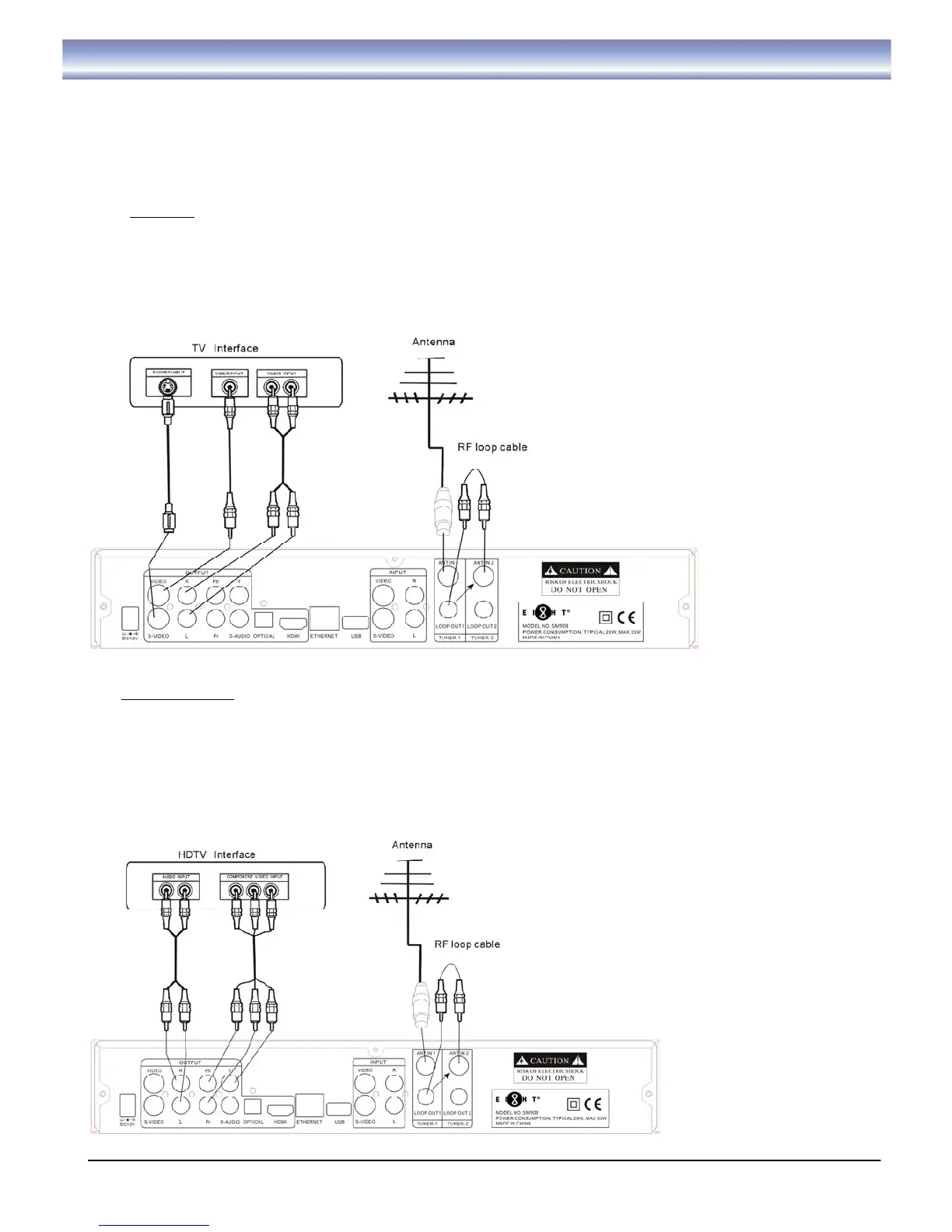

系統連接示意圖:
A) 基本連接
1. 將天線連接到主機後面板上的 ANT IN 1 介面。
2. 通過 ANT IN 2 和 LOOP OUT 1 介面將 RF 線連接上去。
3. 連接主機與外置電源。
4. 按以下示意圖連接主機的 VIEDO/S-VIDEO 和 AUDIO 介面。
B) 連接 YPrPb 介面
1. 將天線連接到主機後面板上的 ANT IN 1 介面。
2. 通過 ANT IN 2 和 LOOP OUT 1 介面將 RF 線連接上去。
3. 連接主機與外置電源。
4. 按以下示意圖連 YPrPb 線至電視機。
