9. Substituição dos anéis vedantes
(Z800L/Z800/Z900L/Z900)
Substitua os anéis vedantes se houver água no tubo de descarga do ar. Isto é um sinal de uma eventual perda
de água no interior do acoplamento. Substitua SEMPRE o conjunto completo de anéis vedantes.

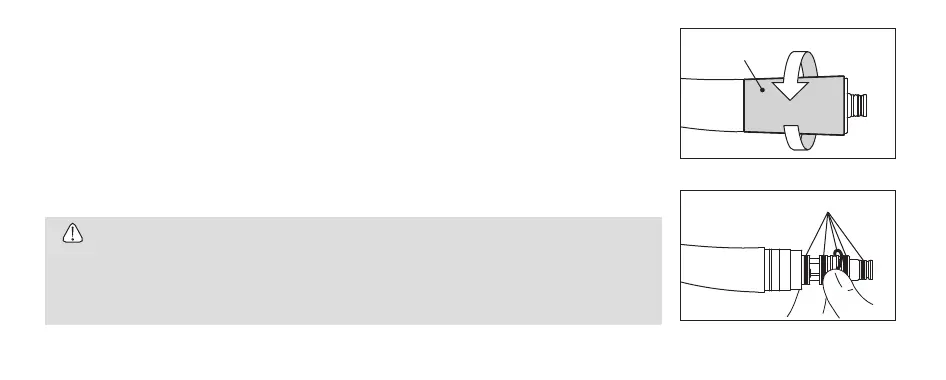

1) Desaperte e remova a cobertura cónica na parte posterior da turbina (Fig. 11).
2) Retire com cuidado cada anel vedante com a mão (Fig. 12).
3) Introduza o conjunto completo de anéis vedantes nas ranhuras correspondentes.
4) Aperte firmemente a cobertura cónica.
* Consulte a Lista de Peças Sobresselentes para realizar uma identificação correta.
CUIDADO
ŘNão introduza o anel vedante novo com demasiada pressão.
ŘCertifique-se de que introduz os anéis vedantes novos nas ranhuras corretas.
ŘCertifique-se de que a cobertura cónica está bem apertada. Uma cobertura solta pode originar
perdas de água e ar.
Fig. 11
Fig. 12
Cobertura Cónica
Anel Vedante
