9. Austausch der O-Ringe
(Z800L/Z800/Z900L/Z900)
Tauschen Sie die O-Ringe aus, falls Wasser in der Rückluftleitung vorhanden ist. Dies lässt auf ein mögliches
Wasserleck innerhalb der Kupplung schließen. Tauschen Sie IMMER den kompletten Satz O-Ringe aus.

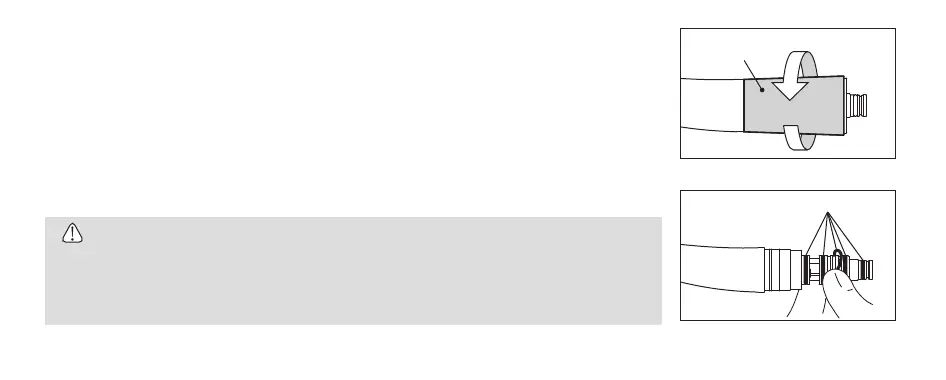

1) Lösen und entfernen Sie die Kupplungshülse hinten am Handstück (Abb. 11).
2) Entfernen Sie vorsichtig von Hand alle O-Ringe (Abb. 12).
3) Setzen Sie einen kompletten Satz neuer O-Ringe in die richtigen Fräsungen ein.
4) Montieren Sie die Kupplungshülse und ziehen Sie sie sicher fest.
* Sh. Ersatzteilliste zur Auswahl der korrekten Teile.
VORSICHT
ŘWenden Sie beim Einsetzen der neuen O-Ringe keinen übermäßigen Druck an.
ŘStellen Sie sicher, dass die O-Ringe in die richtigen Fräsungen eingesetzt werden.
ŘStellen Sie sicher, dass die Kupplungshülse sicher festgezogen ist. Bei locker sitzender
Kupplungshülse können Wasser- und Luftundichtigkeiten auftreten.
Abb. 11
Abb. 12
Kupplungshülse
O-ring
