4
LEGENDA
1
Tasto 1 Espresso
2
Tasto 2 Espressi
3
Tasto 1 Caffè
4
Tasto 2 Caffè
5
Tasto Secondo Macinino,
Decaffeinato, Ciclo Lavaggio
6 Tasto 1 Caffelatte
7
Tasto Acqua Calda
8 Tasto Vapore
9
Display LCD
LEGENDA
1 Chiave - Serratura porta
2 Micro apertura porta
3 Regolazione aria cappuccinatore
4 Vite regolazione macinatura caffè in grani macinino sinistro
5 Contenitore caffè in grani macinino sinistro
6 Convogliatore caffè macinato
7 Contenitore caffè in grani macinino destro
8 Vite regolazione macinatura caffè in grani macinino destro
9 Gruppo erogatore
10 Contenitore raccogligocce
11 Cassetto fondi
12 Cappuccinatore
Fig. 2
Fig. 3
1
6
3
3
5
7
2
9
4
6
8
7
8
9
10
11
12
1
2

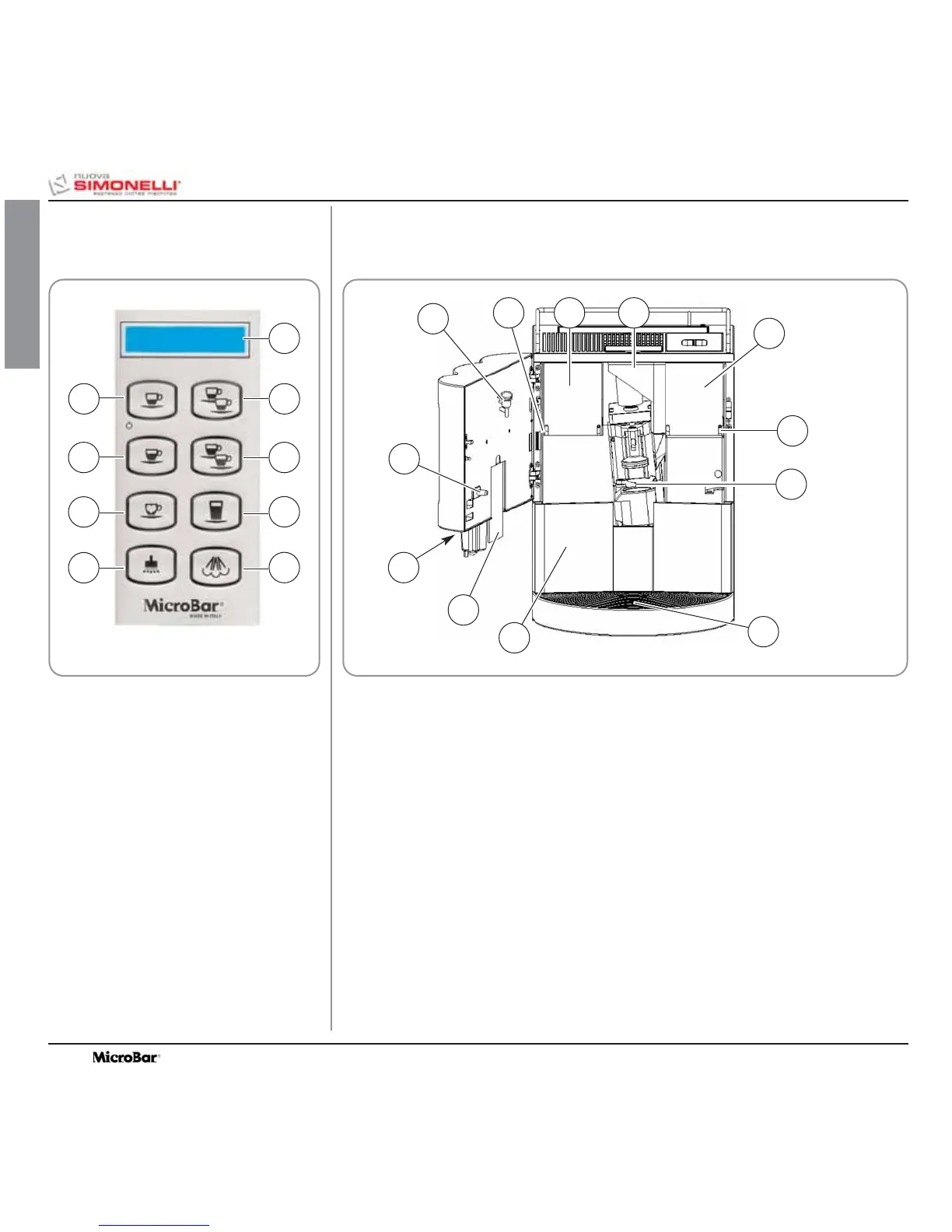

1.1 DESCRIZIONE TASTIERA
(Configurazione
standard)
1.2 DESCRIZIONE INTERNA MICROBAR
ITALIANO
54
