GRUNDSÄTZLICHE WARTUNG UND PFLEGE

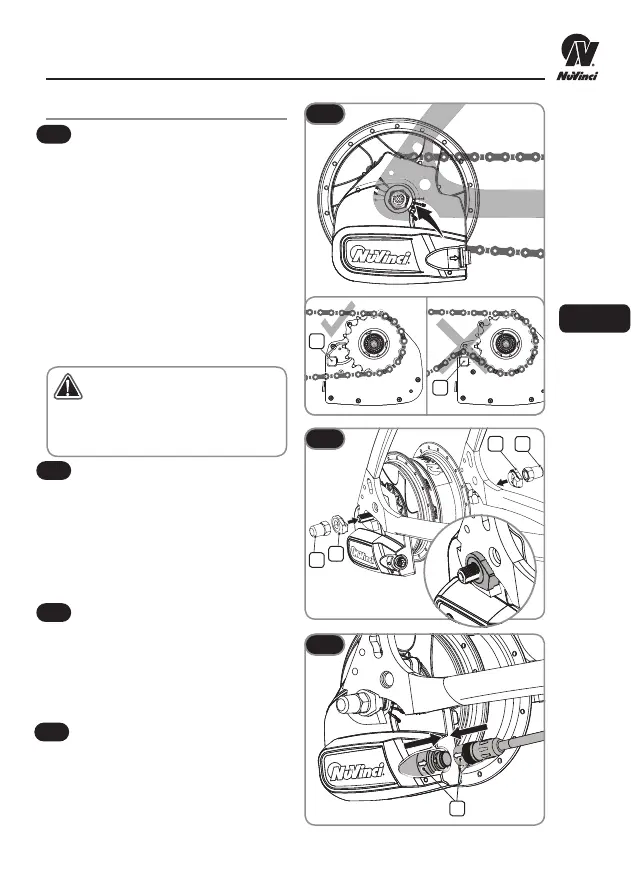

Schieben Sie jeweils eine
Nasenscheibe (3) auf jedes Ach-
senende auf. Die Verzahnung der
Nasenscheibe muss zum Hinterbau
des Rahmens gerichtet sein. Die
rechteckige Nabe muss in den
Hinterbau des Rahmens eingreifen.
Ziehen Sie die Achsmuttern (2)
fest. Anziehmoment 30 – 40 Nm.
Bei Vorliegen einer Felgen- und
Rollenbremse schließen Sie die
Hinterradbremse entsprechend
der Herstelleranleitung an.
Schließen Sie den Hauptstecker
des Harmony- oder Harmony
H|Sync- Systems an, indem
Sie die Pfeile (5) aufeinander
ausrichten und den Stecker
eindrücken.
Montage des Hinterrads
Setzen Sie das Hinterrad in
den Rahmen. Achten Sie dabei da-
rauf, dass Kabel und Hauptstecker
des Harmony- oder Harmony
H|Sync-Systems nicht behindert
oder eingeklemmt werden.
Legen Sie die Kette um die
Harmony- oder Harmony
H|Sync-Nabenschnittstelle und
auf das Kettenrad.
In einigen Fällen ist es am
einfachsten, die Kette vom Front-
kettenring zu entfernen, um das
Hinterrad leichter zu montieren.
4
5
6
7
Achten Sie auf die Lage des
Raddrehzahlsensors (4) am
Hinterrad – die Kette darf
nicht auf diesen Sensor treffen,
wenn das Rad montiert wird.
DE
