BASISONDERHOUD EN VERZORGING

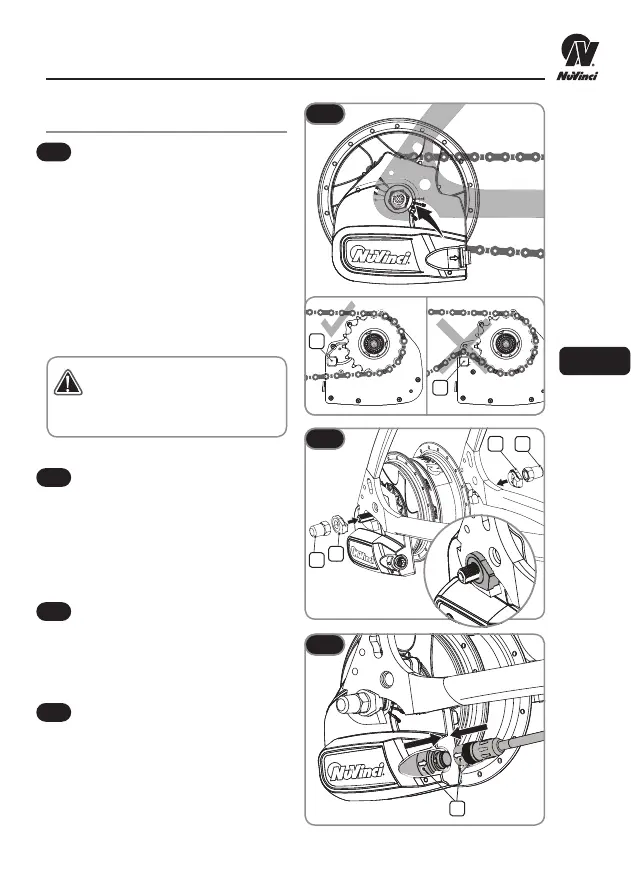

Schuif op de beide uiteinden van
de as een onderlegring (3) die het
draaien van de as tegengaat. De ge-
kartelde rand in de onderlegring moet
tegen de uitvaleinden van het frame
worden geplaatst. De rechthoekige
opstaande rand moet in het uitvaleinde
van het frame vallen.
Monteer de asmoeren (2). Haal ze
aan tot 30 - 40 Nm (266 - 350 in-lb).
Bij velg- en rollerremapplicaties
bevestigt u de achterrem volgens
de instructies van de fabrikant.
Monteer de Harmony hoofdstekker
door de pijlen (5) op de behuizing
tegenover elkaar te zetten en de stekker
voorzichtig vast te drukken.
Montage van het achterwiel
Plaats het achterwiel in het frame
en let er daarbij op dat de Harmony- of
Harmony H|Sync-bedrading en de
hoofdstekker niet klem komen te zitten.
Leg de ketting over de Harmony- of
Harmony H|Sync-naanterface en
op het achtertandwiel.
In sommige gevallen is het
makkelijker om de ketting van het
voortandwiel te halen zodat het
achterwiel makkelijker kan worden
gemonteerd.
4
5
6
7
Let op de plaatsing van de snel-
heidssensor (4) in het achterwiel –
de ketting mag de sensor niet raken
tijdens de montage van het wiel.
