O&O LOG-BC User Manual

- 18 -
LOG-BC
Instructions d’installation et d’utilisation
FR
3. CARACTERISTIQUES TECHNIQUES
2. CARACTERISTIQUES PRINCIPALES
- Logique à microprocesseur
- Voyants verts de visualisation de l’état des entrées de commande N.O. et rouges pour l’état des sécurités N.F.
- Bornier extractibles
- Sortie pour clingotant et témoin pour voie ouverte ou pour feu rouge et vert
- Récepteur radio 433MHz; 2048 codes
La centrale de commande LOG-BC a été développée pour le contrôle de l’automation PRIVEE et est dotée d’entrée encodeur pour
l’apprentissage de la course et la reconnaissance de l’obstacle.
Les nombreuses logiques sélectionnables permettent également de répondre à des conditions spéciques de fonctionnement des in-
stallations.
1. INTRODUCTION
- Alimentation: 230Vca ±10% 50/60 Hz 100W
- Sortie SCA: 24Vcc 3 W
- Sortie clignotante 24Vac 25Wmax
- Sortie alimentation accessoires: 20 ÷ 26 Vcc 12W max.

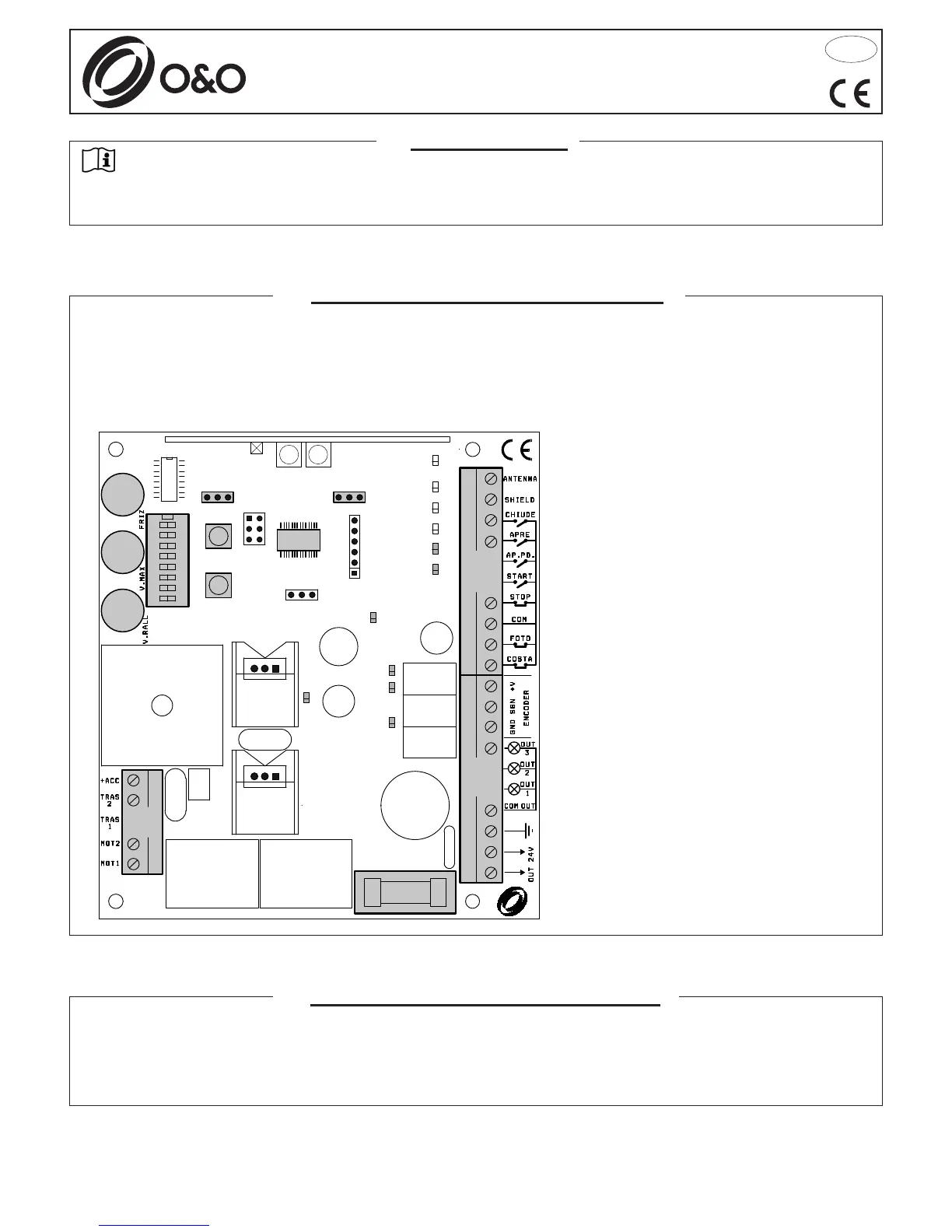

M1: Bornier d’alimentation
M2: Bornier commandes et sécurités
M3: Borne moteur, transformateur, +acc
SW3: Commutateur à 8 voies
F2: Fusibile puissance 500mA 5x20
AP.PD: Ouverture semi-automatique
START: Start et programmation
PM1: Temps de pre-clignotement
PM2: Fleche
PM3: Temps de pause
µP: Microprocesseur à mémoire ash
COSTA
PWR
OUT 2
ENC
FOTO
STOP
START
μP
AP.PD.
APRE
PR1PR2
1
ON
2 3 4 5 6 7 8
DL1
CHIUDE
OUT 1
PM1
PM2
PM3
SW3
AP.PD
M1
M2
F2
START
M3
