LOG-BC
Instrucciones de instalación y uso
ES
3. CARACTERÍSTICAS TÉCNICAS
2. CARACTERÍSTICAS PRINCIPALES
- Lógica con microprocesador
- LEDs verdes que indican el estado de las entradas de control N.O. y rojos para el estado de las seguridades N.C.
- Borneras extraíbles
- Salida para intermitente e indicador luminoso de barrera abierta o bien para semáforo rojo y verde
- Receptora radio 433MHz; 2048 códigos
La central de control LOG-BC ha sido diseñada para gestionar la automatización PRIVEE equipada de entrada encoder para el
aprendizaje de la carrera y sistema de reconocimiento de obstáculos.
La gran disponibilidad de lógicas seleccionables, permite satisfacer también condiciones operativas particulares en las instalaciones.
1. INTRODUCCIÓN
- Alimentación: 230Vac ±10% 50/60 Hz 100W
- Salida SCA: 24Vac 3 W
- Salida intermittente 24Vac 25Wmax
- Salida alimentación accesorios 20 ÷ 26 Vcc 12W max.

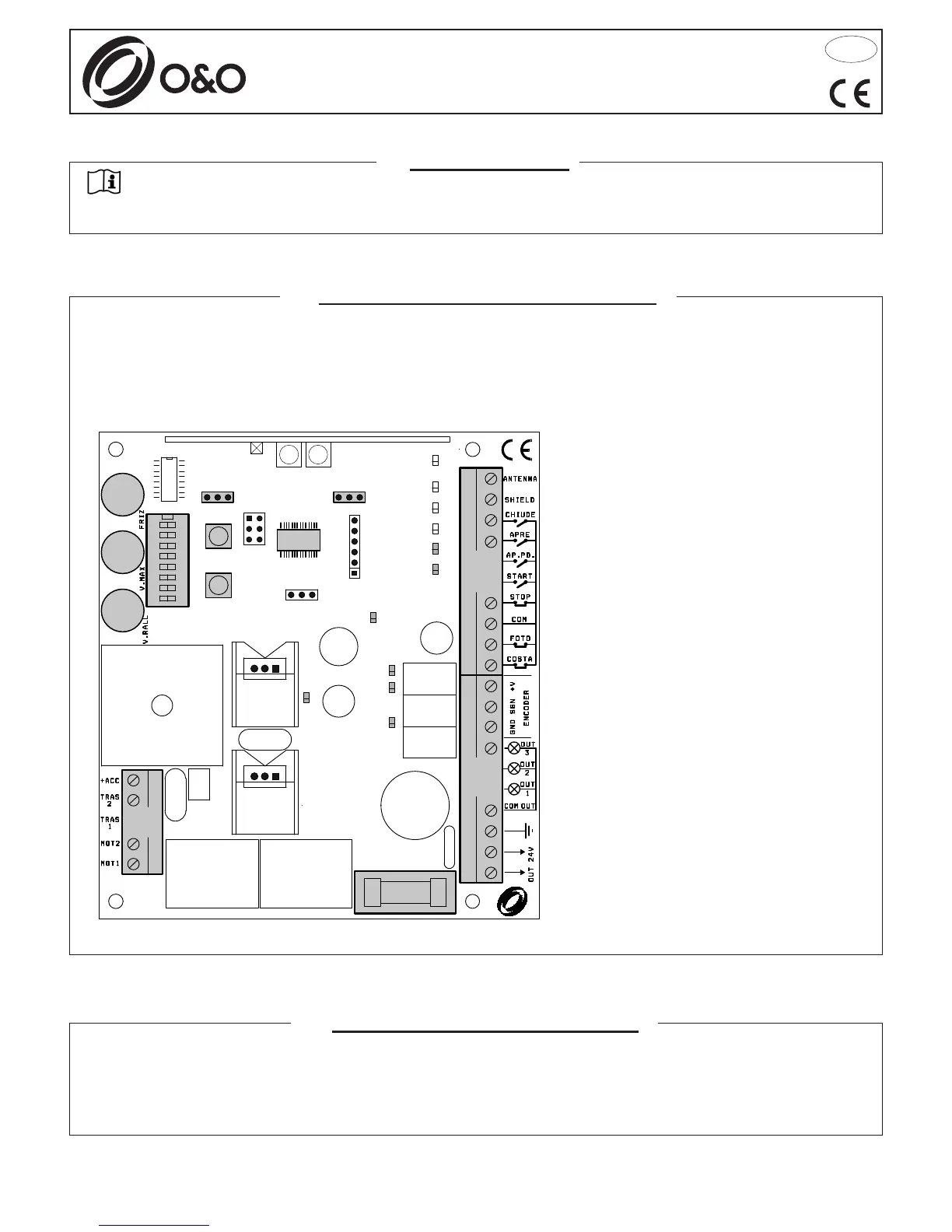

M1: Bloque terminal de potencia
M2: Bloque de terminales mandos y seguridades
M3: Terminal motor, transformador, +acc
SW3: Conmutador Dip de 8 vías
F2: Fusible potencia 500mA 5x20
AP.PD: Apertura semiautomática
START: Start y programación
PM1: Tiempo de intermitencia previa
PM2: Flecha
PM3: Tiempo de pausa
µP: Microprocesador con memoria ash
COSTA
PWR
OUT 2
ENC
FOTO
STOP
START
μP
AP.PD.
APRE
PR1PR2
1
ON
2 3 4 5 6 7 8
DL1
CHIUDE
OUT 1
PM1
PM2
PM3
SW3
AP.PD
M1
M2
F2
START
M3
