- 4 -
LOG-BC
Istruzioni per installazione ed uso
IT
3. CARATTERISTICHE TECNICHE
2. CARATTERISTICHE PRINCIPALI
- Logica a microprocessore
- Led verdi che visualizzano lo stato degli ingressi di comando N.O. e rossi per lo stato delle sicurezze N.C.
- Morsettiere sugli ingressi di tipo estraibile
- Uscita per lampeggiante e spia carraio aperto
- Ricevente radio 433 MHz 2048 codici
La centrale di comando LOG-BC è stata sviluppata per gestire l’automazione “PRIVEE”, ed è dotata di ingresso encoder per
l’apprendimento della corsa e riconoscimento dell’ostacolo.La notevole disponibilità di logiche selezionabili, consente di soddisfare anche
particolari condizioni operative sugli impianti.
1. INTRODUZIONE
- Alimentazione: 230Vac ±10% 50/60 Hz 100W
- Uscita SCA: 24Vac 3W
- Uscita lampeggiante 24Vac 25Wmax
- Uscita alimentazione accessori 20 ÷ 26 Vac 12W max.

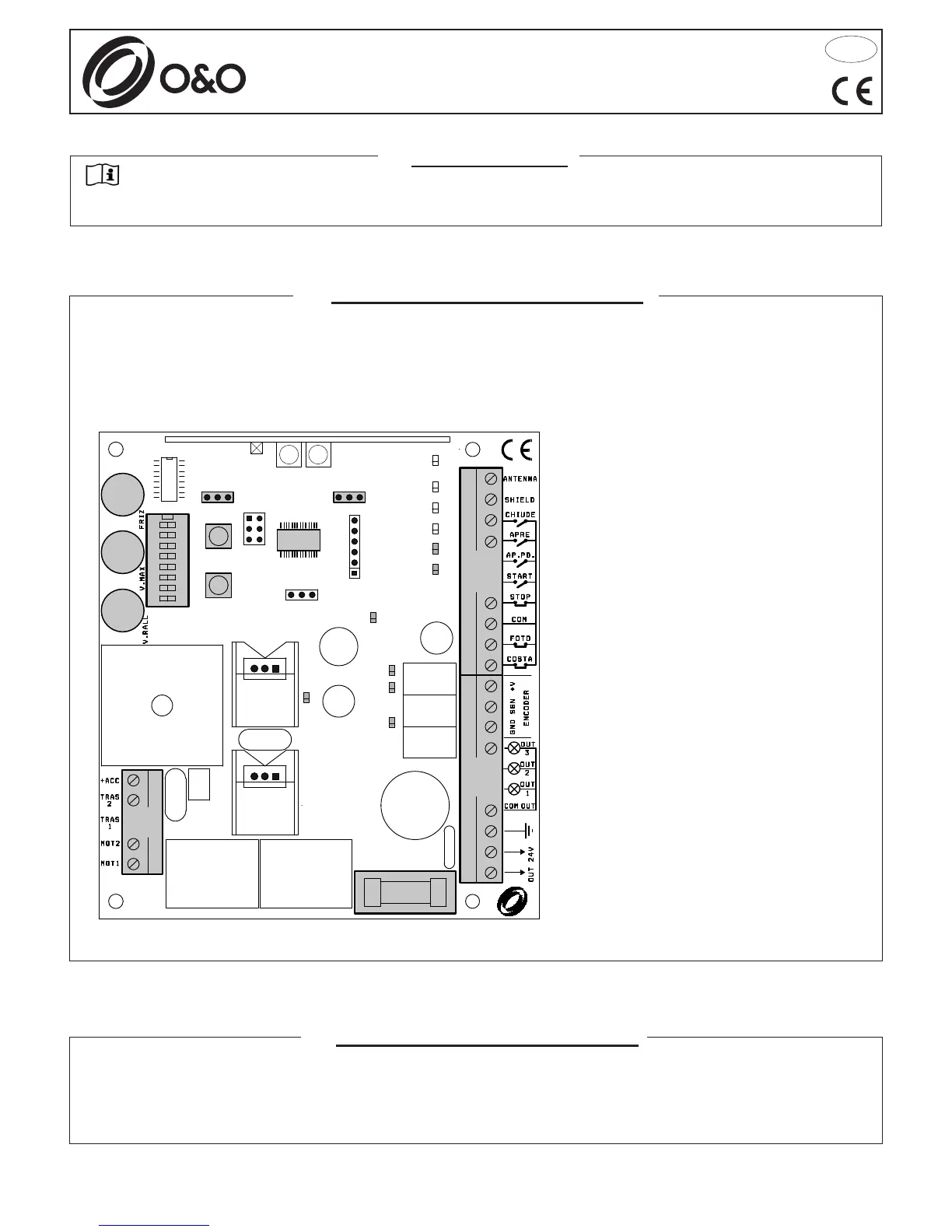

M1: Morsettiera di potenza
M2: Morsettiera comandi e sicurezze
M3: Morsetto motore, trasformatore, +acc
SW3: Dip Switch a 8 vie
F2: Fusibile 500mA 5x20
AP.PD: Apertura semiautomatica
START: Start
PM1: Tempo di prelampeggio
PM2: Freccia
PM3: Tempo di pausa
µP: Microprocessore con memoria ash
COSTA
PWR
OUT 2
ENC
FOTO
STOP
START
μP
AP.PD.
APRE
PR1PR2
1
ON
2 3 4 5 6 7 8
DL1
CHIUDE
OUT 1
PM1
PM2
PM3
SW3
AP.PD
M1
M2
F2
START
M3
