3. TECHNISCHE EIGENSCHAFTEN
2. HAUPTEIGENSCHAFTEN
- Mikroprozessorgesteuerte Logik
- Grüne Led zur Anzeige des Status der Steuereingänge N.O. und rote Led zur Statusanzeige der Sicherheitsvorrichtungen N.C.
- Herausziehbare Klemmenbretter
- Ausgang für Blinkleuchte und Kotrollleuchte offene Einfahrt oder für Rot/Grün-Ampel
- Steckfunkempfänger 433MHz; 2048 codes
Die Steuerzentrale LOG-BC wurde für die Verwaltung des Automatismus PRIVEE und ist mit Encoder-Eingang für die Erlernung
des Laufs und Hinderniserfassung ausgestattet.
Die Vielzahl an einstellbaren Logiken erlaubt es, auch besonderen Einsatzbedingungen an den Anlagen gerecht zu werden.
1. EINLEITUNG
- Versorgung: 230Vac ±10% 50/60 Hz 100W
- SCA-Ausgang: 24Vac 3 W
- Blinklichtausgang 24Vac 25Wmax
- Ausgang Stromversorgung Zubehör 20 ÷ 26 Vdc 6W max

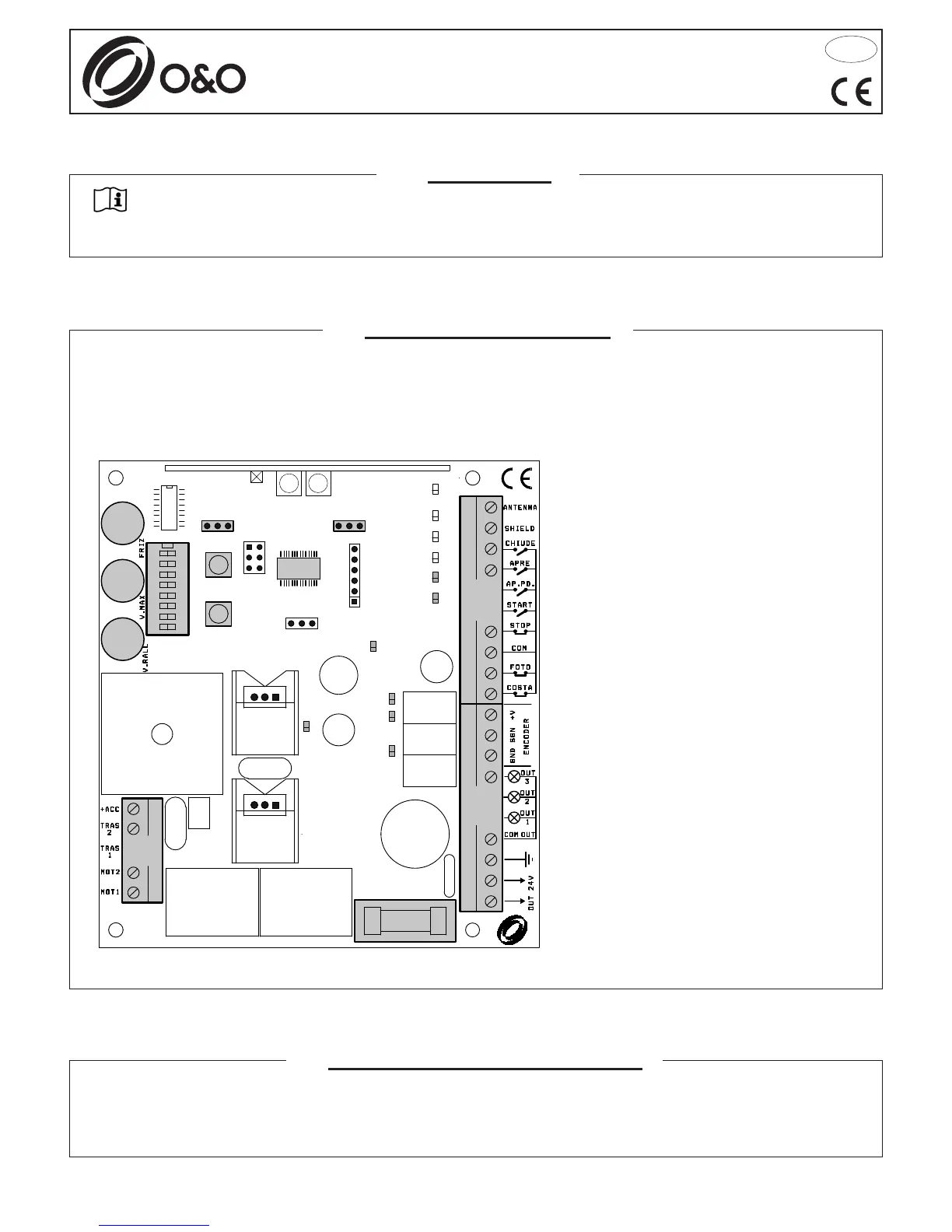

M1: Leistungsklemmbrett
M2: Klemmbrett Steuerungen u. Sicherungsvorrichtungen
M3: Klemme Motor, Trasformator, +acc
SW3: 8 Wege Dip Switch
F2: Messersicherung 500mA 5x20
AP.PD: Halbautomatische Öffnung
START: Start und Programmierung
PM1: Vorwarnblinkzeit
PM2: Pfeil
PM3: Pausenzeit
µP: Mikroprozessor mit Flash-Speicher
COSTA
PWR
OUT 2
ENC
FOTO
STOP
START
μP
AP.PD.
APRE
PR1PR2
1
ON
2 3 4 5 6 7 8
DL1
CHIUDE
OUT 1
PM1
PM2
PM3
SW3
AP.PD
M1
M2
F2
START
M3
