Forno a gas
Gas oven
Four à gaz
Gasofen
Horno a gas
Mod.
SG69 - 99
E

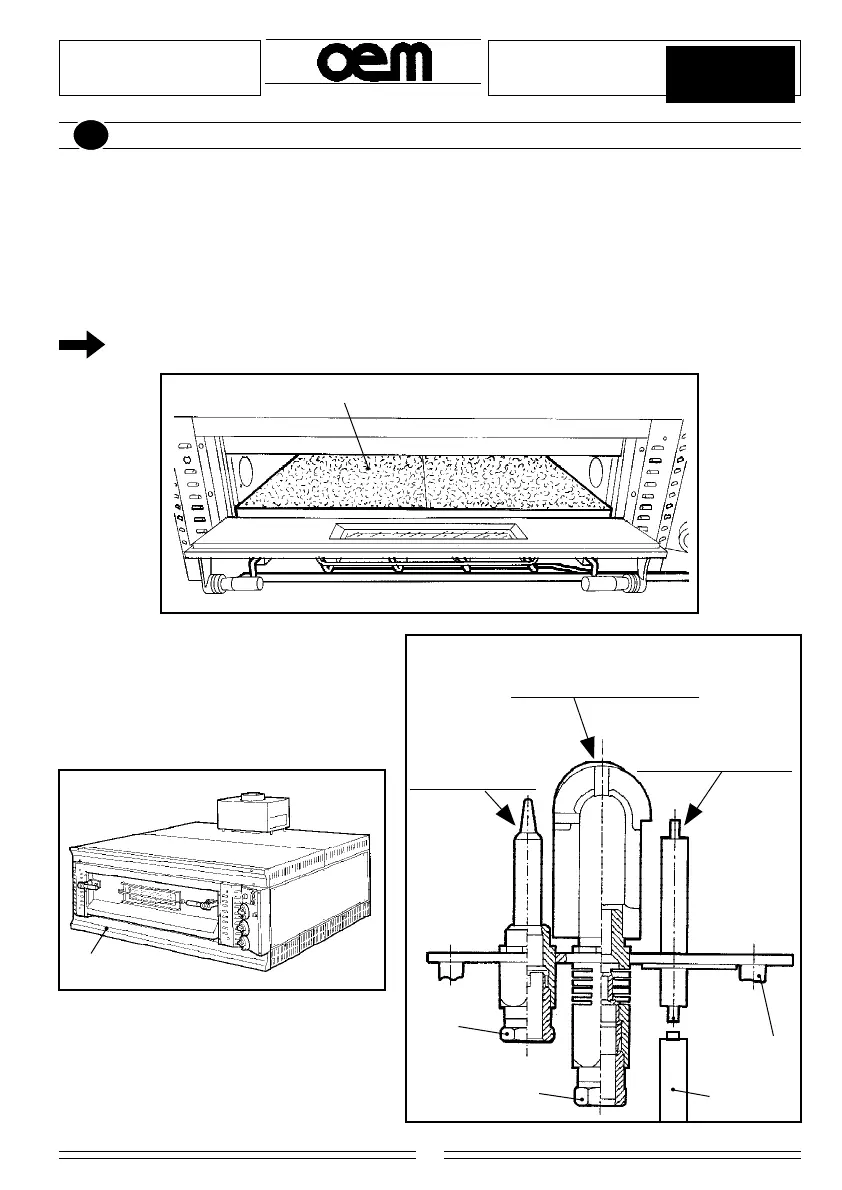

Fig./Abb. 34
B
A
PILOTA
PILOT/PILOTE
ZÜNDBRENNER/PILOTO
CANDELA
SPARKING PLUG
BOUGIE
ZÜNDKERZE/BUJIA
TERMOCOPPIA
THERMOCOUPLE
THERMOCOUPLE
THERMOELEMENT
TERMOPAR
E
C
D
SUSTITUCION PILOTO, BUJIAS Y TERMOPAR
1) Trabajar desde el interior cámara horno y desde adelante luego de haber quitado el plano
refractario (A - Fig. 34) y el sostén transversal (B).
2) Destornillar el racor del tubo alimentación gas (C) y destornillar las tuercas (D) de fijación
del piloto.
3) Destornillar el termopar del borne (E).
4) Desenchufar el cable de encendido (F).
5) Desensartar todo desde afuera.
La sustitución del termopar y de la bujía de encendido se efectúa desde
afuera.
F
