イーサネットインターフェイス JP-1
ケーブルが通る箇所のツメを折ってください。
はじめに
このイーサネットインターフェイスキットは、レンジャー 3000 シリーズ、レンジャーカウ
ント 3000 シリーズ、および V7000 シリーズの各はかりで使用します。
キットの内容
• イーサネット PC ボード
• ネジ（4）
• 取扱説明書
• ケーブル
インターフェイスの取り付け

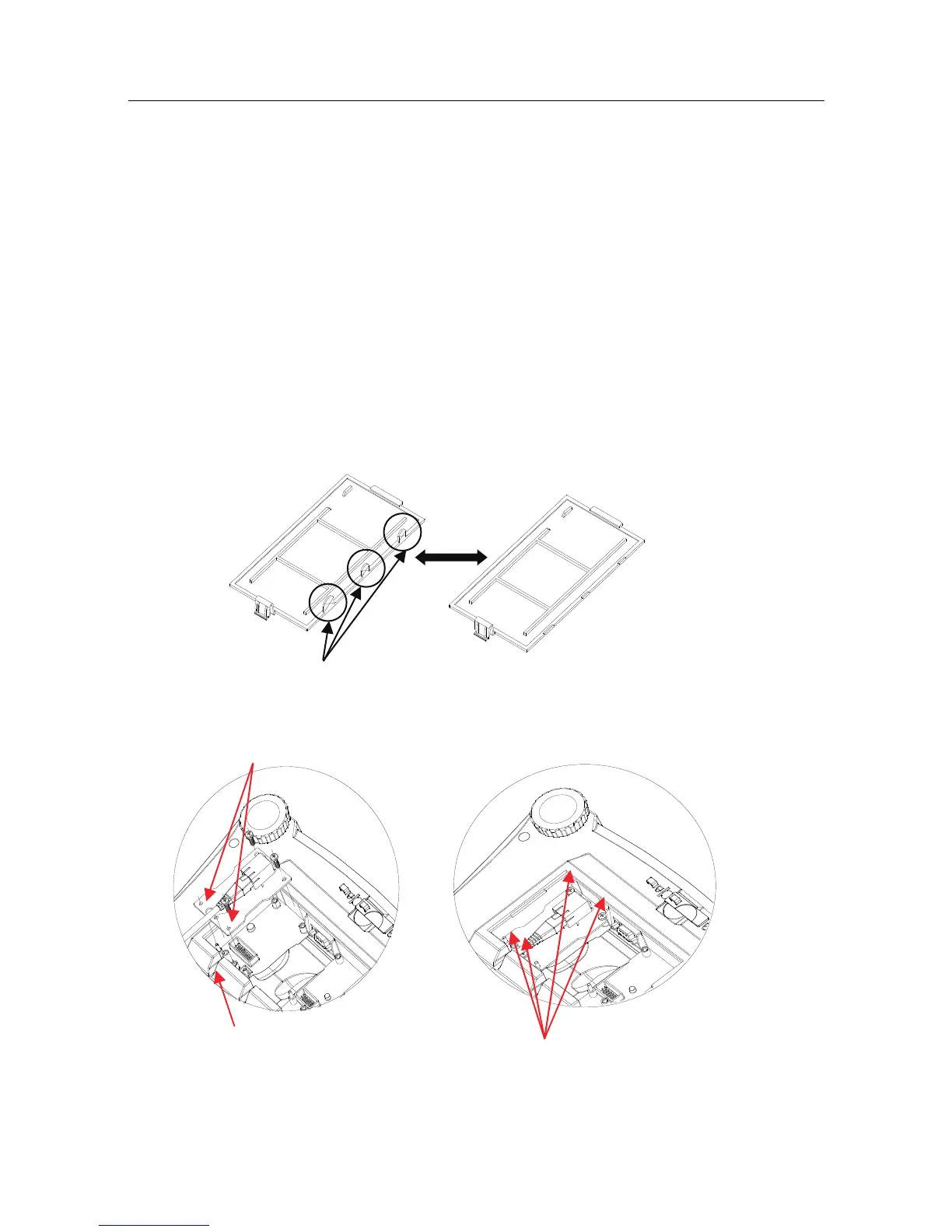

イーサネットインターフェイスを、はかりの下側に下図のように取り付けます。
1. 赤いインターフェイスオプションカバーを取り除きます。
2. インターフェイス PCB を取り付けます。ピンを通して押し込み、4 本のネジで固定します。
3. イーサネットケーブルを接続します。
4. コードを溝に沿わせ（ステップ 2 を参照）、赤いインターフェイスオプションカバーを元
に戻します。
ピン
ネジ
ケーブル用の溝
