Oki ML620 Installation Instructions

5 / Español
Mecanismo de tracción de arrastre de ML620,
ML621, ML690, ML691
El mecanismo de tracción de
arrastre sirve para alimentar
las formas continuas, etiquetas,
etc., por una ruta recta por la
parte inferior de la impresora.
Prepare la
impresora
1. Apague la impresora.
2. Abra la tapa de acceso (Fig.
1) y coloque el cabezal de
impresión en el centro.
¡CUIDADO! El fusor puede
estar CALIENTE.
NOTA:
Las muescas en la parte
posterior del Mecanismo de
tracción de arrastre (según se
Instrucciones de Instalación
describe en el siguiente paso
número 2; una en cada extremo;
Fig. 2) encajan en las mismas
dos espigas donde encaja el
Conjunto del rodillo de tracción.
Instale el
mecanismo de
tracción
1. Retire el Conjunto del rodillo
de tracción (Fig. 1). Gire
el conjunto hacia la parte
posterior de la impresora y
hale ambos extremos para
desprenderlo de las espigas
laterales y soltarlo. Conserve
el conjunto para usarlo en el
futuro.
2. Instale el Mecanismo de
tracción de arrastre (Fig. 2).
Encuentre las muescas en la
parte trasera del mecanismo
de tracción (la parte delantera
del mecanismo contiene
los pivotes de las ruedas
de arrastre y las tapas del
mecanismo). Con la parte
delantera del mecanismo de
tracción de cara a la parte
delantera de la impresora,
use sus dedos como guía para
encajar las muescas (Fig. 3)
en las espigas de la impresora,
y empuje el mecanismo de
tracción hacia abajo hasta que
calce en su lugar.

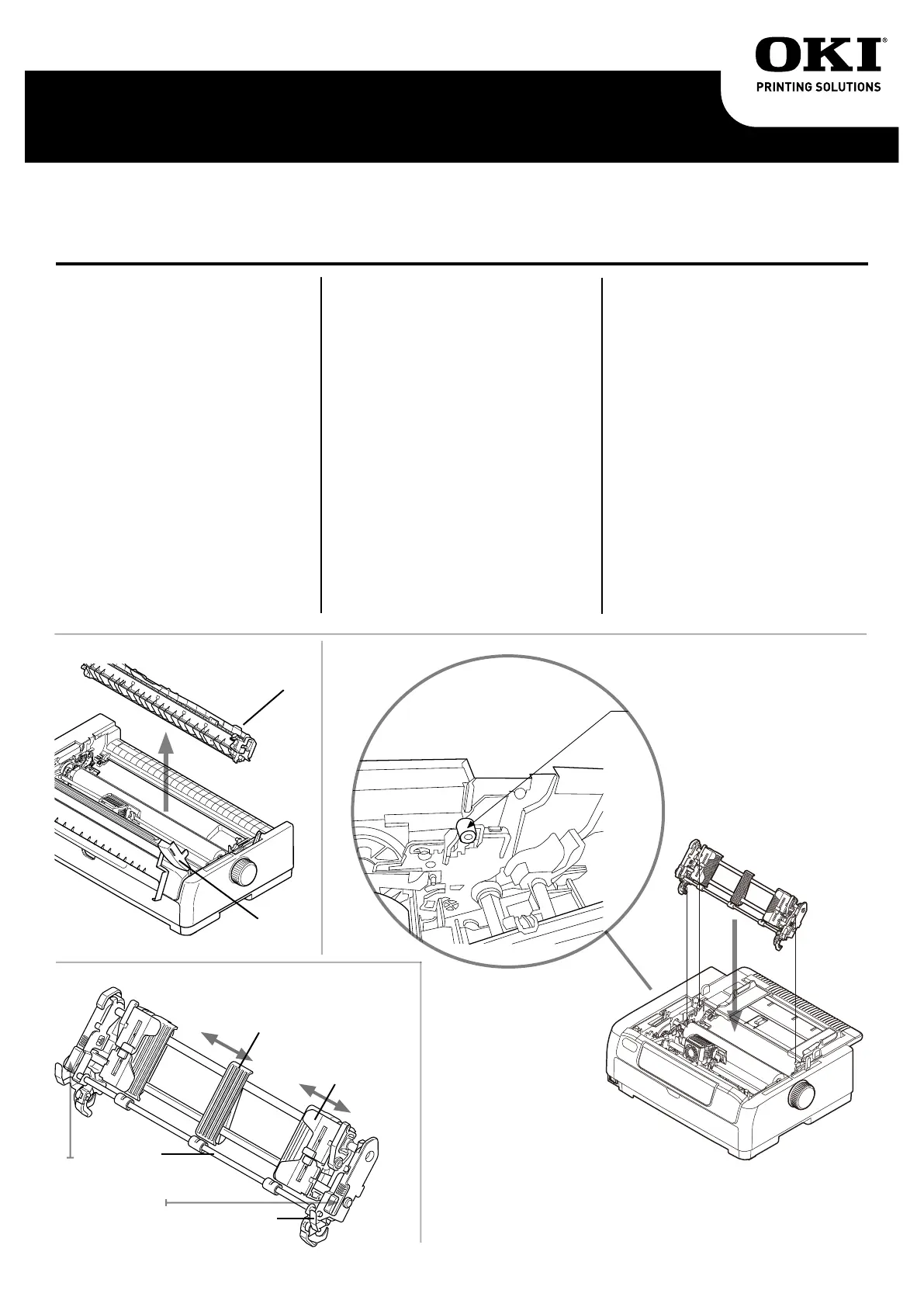

Figura 1 Figura 3
Figura 2
CONJUNTO
DEL
RODILLO
TAPA DE
ACCESO
tractor-unit-pull-09-A
MECANISMO
DE TRACCIÓN
DE ARRASTRE
BRAZO
PISAPAPELES
GUÍA DEL
PAPEL
MUESCAS DEL
MECANISMO
DE TRACCIÓN
(EN LA PARTE
TRASERA DEL
MECANISMO)
PALANCA DE
BLOQUEO
PIVOTES Y TAPA
DEL MECANISMO
DE TRACCIÓN
(SE DESLIZAN
CUANDO
NO ESTÁN
BLOQUEADOS)

Oki ML620 Specifications

General

Color	-
Maximum resolution	288 x 72 DPI
Mean time between failures (MTBF)	25000 h
Sound pressure level (printing)	55 dB
Sound pressure level (quiet mode)	52 dB
Standard interfaces	USB 2.0
Windows operating systems supported	Windows 2000, Windows 7 Home Premium, Windows 7 Home Premium x64, Windows 7 Professional, Windows 7 Professional x64, Windows 7 Starter, Windows 7 Ultimate x64, Windows Vista Business, Windows Vista Business x64, Windows Vista Home Basic, Windows Vista Home Basic x64, Windows Vista Home Premium, Windows Vista Home Premium x64, Windows Vista Ultimate, Windows Vista Ultimate x64, Windows XP Home, Windows XP Home x64, Windows XP Professional, Windows XP Professional x64
AC input voltage	120 V
Dimensions (WxDxH)	438 x 375 x 191 mm
