Oki ML620 - Instruções de Instalação

7 / Português
Tracionador de puxar ML620, ML621, ML690, ML691
Use o tracionador de puxar
para alimentar com eciência
formulários multivias,
etiquetas, e outros tipos de
mídia de impressão, em um
percurso reto através da parte
de baixo da impressora.
Prepare a
impressora
1. Desligue a impressora.
2. Abra a tampa de acesso (Fig.
1) e centralize a cabeça de
impressão.
CUIDADO! A cabeça de
impressão pode estar
quente!
Instruções de instalação
NOTA: As ranhuras na parte
de trás do tracionador de
puxar (como descrito na
etapa 2 a seguir; uma na
extremidade esquerda e outra
na extremidade direita; Fig. 2)
encaixam-se nos mesmos dois
pinos que o conjunto do rolo de
tração para cima.
Instale o
tracionador
1. Remova o conjunto do rolo
de tração para cima (Fig. 1).
Gire o conjunto no sentido de
trás da impressora e puxe-o
para cima para desencaixá-lo
dos pinos dos lados esquerdo
e direito para removê-lo.
Guarde o conjunto para uso
futuro.
2. Instale o tracionador de
puxar. Localize as ranhuras
(Fig. 2) na parte de trás do
tracionador (o lado da frente
do tracionador tem os pinos
tracionadores e coberturas
dos tracionadores). Com o
lado da frente do tracionador
virado para a frente da
impressora, posicione com
as mãos as ranhuras (Fig. 3)
sobre os pinos na impressora
e empurre o tracionador para
baixo até que se encaixe no
lugar.

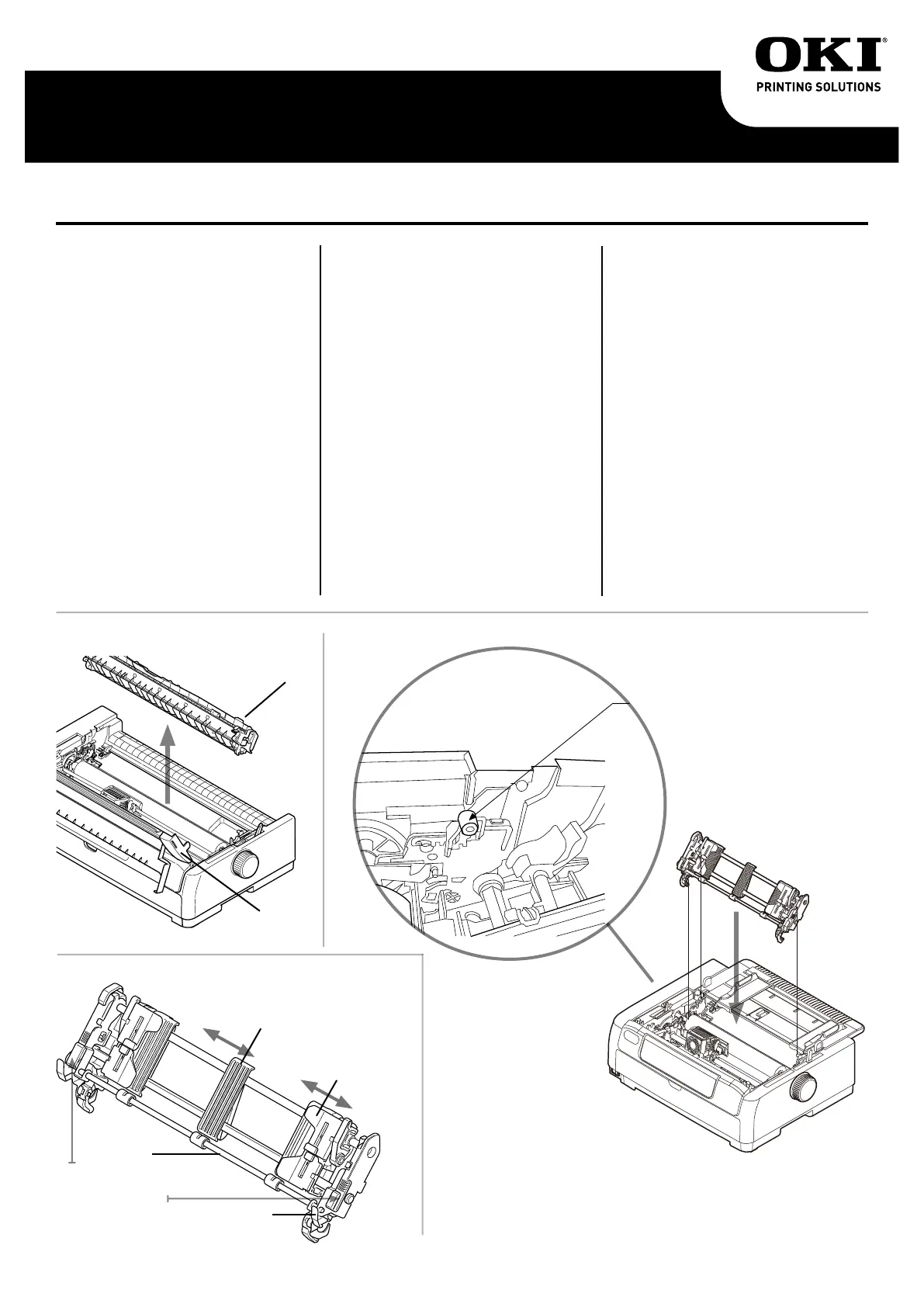

Figura 1 Figura 3
Figura 2
CONJUNTO
DO ROLO DE
TRAÇÃO
TAMPA DE
ACESSO
tractor-unit-pull-09-A
TRACIONADOR
DE PUXAR
BRAÇO
GERAL
GUIA DO
PAPEL
RANHURAS DO
TRACIONADOR
(NO LADO
DE TRÁS DO
TRACIONADOR)
ALAVANCA DE
TRAVAMENTO
PINOS DO
TRACIONADOR E
COBERTURA DO
TRACIONADOR
(DESLIZA
QUANDO NÃO
TRAVADA)
