Capteur
Bornier Type: B
Capteur
Bornier Type: A
Alimentation DC
auxiliaire
1.8K
6.8K
1.8K
Remarque: Circuit alimentation en étoile
Circuit signaux en série (boucle)
R1: uniquement sur le dernier capteur (5 au maximum)

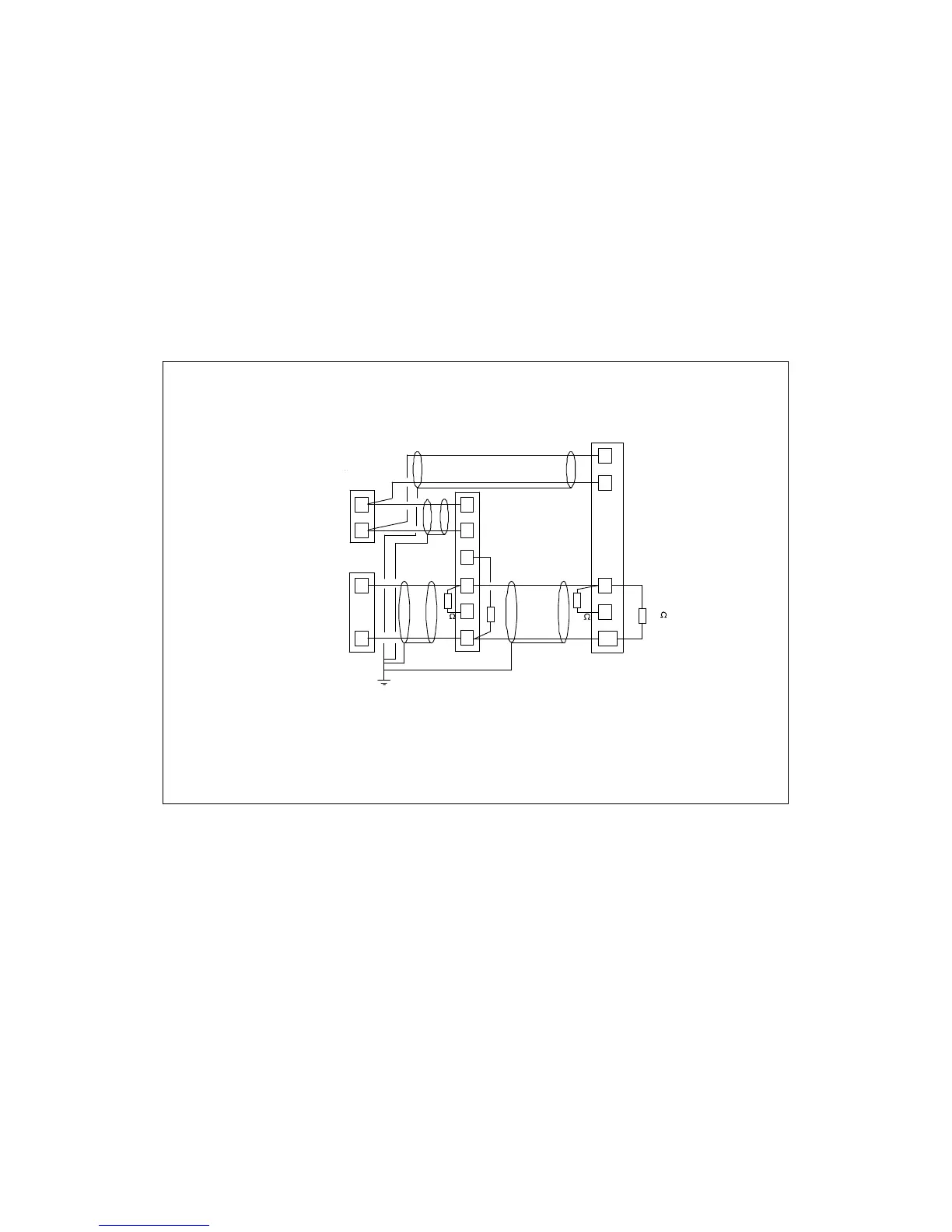

EXEMPLE D'UTILISATION DE CAPTEURS
EQUIPES INDIFEREMMENT DE CONNECTEUR A OU
ET ALIMENTATES PAR UNE ALIMENTATION DC
Bornier de voie de
mesure du MX48
(voir fig 12)
Figure N°17
Detector terminal block :
Detector terminal block :
Auxiliary DC power supply
Remark : Star-connected power circuit
Signal circuit in series (loop)
R1 : only on the last detector (3 maxi)
EXAMPLE OF UTILIZATION OF FLAME DETECTORS EQUIPPED WITH EITHER
CONNECTOR A OR B AND SUPPLIED WITH AUXILIARY DC POWER
FIGURE 17
