9
10
20
19
18
25
17
16
23
22
21
11
13
9
8
7
6
1
9 10
2
345
15 2614 13 12
12
1
2
3 4 5 6 7 8
24
11
7 Reservado (CN30)
8 Puerto para válvula de expansión eléctrica (CN22)
9 Puerto de entrada para cable con corriente (CN1)
10 Puerto de entrada para cable neutro (CN2)
11 Puerto de salida para cable neutro (CN3)
12 Puerto de salida para cable con corriente (CN4)
13 Reservado (CN7)
14 Puerto para válvula de 4 vías (CN13)
15 Puerto para cinta calefactora eléctrica (CN14)
16 Puerto de entrada para transformador (CN26)
1 Puerto para presostato (CN12)
2 Puerto para el sensor de temp. de succión
(CN24)
3 Puerto para el sensor de presión (CN28)
4 Puerto para el sensor de temp. de descarga
(CN8)
5 Puerto para temperatura ambiente y sensor de
temperatura de salida del condensador (CN9)
6 Puerto para comunicación entre la unidad
exterior y la unidad Hydro-box (CN10)
12 Puerto de comunicación entre PCB A y
PCB B (CN1)
26 Puerto de suministro eléctrico para la placa
de control hidro-box (CN16)
3 Suministro eléctrico de fase W para compresor (W)
4 Suministro eléctrico de fase V para compresor (V)
17 Puerto del suministro eléctrico para
ventilador (CN18)
18 Puerto para ventilador inferior (CN19)
19 Puerto para ventilador superior (CN17)
20 Puerto de salida para transformador (CN51)
21 Botón de comprobación (SW2)
22 Botón de recuperación de refrigerante
23 Pantallas digitales (DIS1)
24 Cable de tierra (CN11)
25 Puerto de comunicación para PCBA (CN6)
PCB A
PCB BMonofásico 12~16 kW
1 Reservado (CN2)
2 Puerto de entrada N para módulo IPM (N)
5 Suministro eléctrico de fase U para compresor (U)
6 Puerto de salida N del módulo PFC (N_1)
7 Puerto de salida P del módulo PFC (P_1)
8 Puerto de entrada para inductancia del PFC L_1 (L_1)
9 Puerto de entrada para inductancia del PFC L_2 (L_2)
10 Puerto de entrada N para módulo PFC (VIN-N)
11 Puerto de entrada P módulo IPM (P)
13 +15V (CN6)

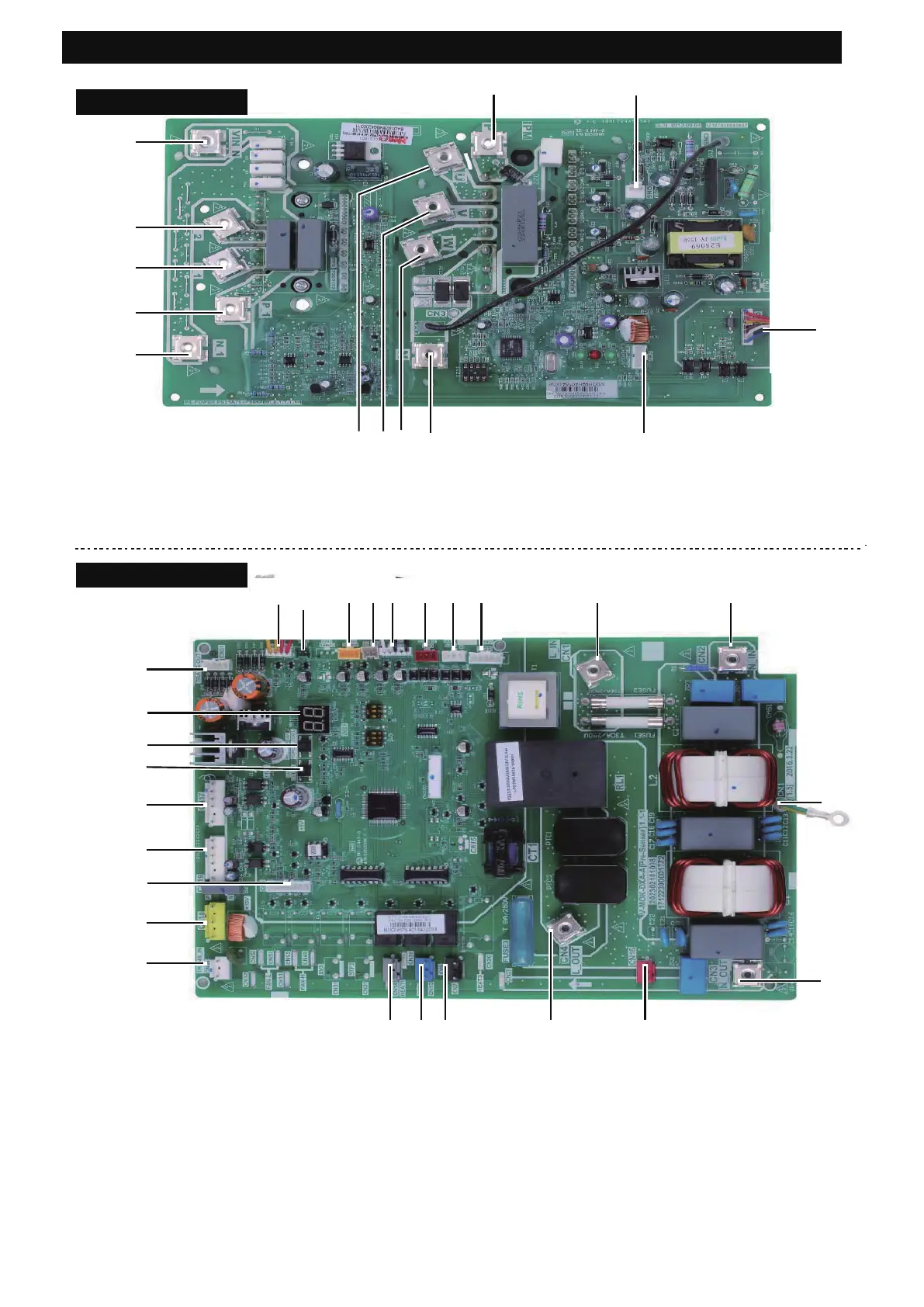

8.3 Componentes principales de la caja de distribución
La imagen que se muestra aquí es solo indicativa. Si hay inconsistencia entre la imagen y el producto real, el producto real prevalecerá.
8.3.1 Componentes principales de la caja de distribución (monofásico, 12/14/16 kW)
Monofásico 12~16 kW
