Olimpia splendid SHERPA S2 E 12 - Page 91

10
1
2
34
5
67
8
4567
11
10
9
8
1
2
3

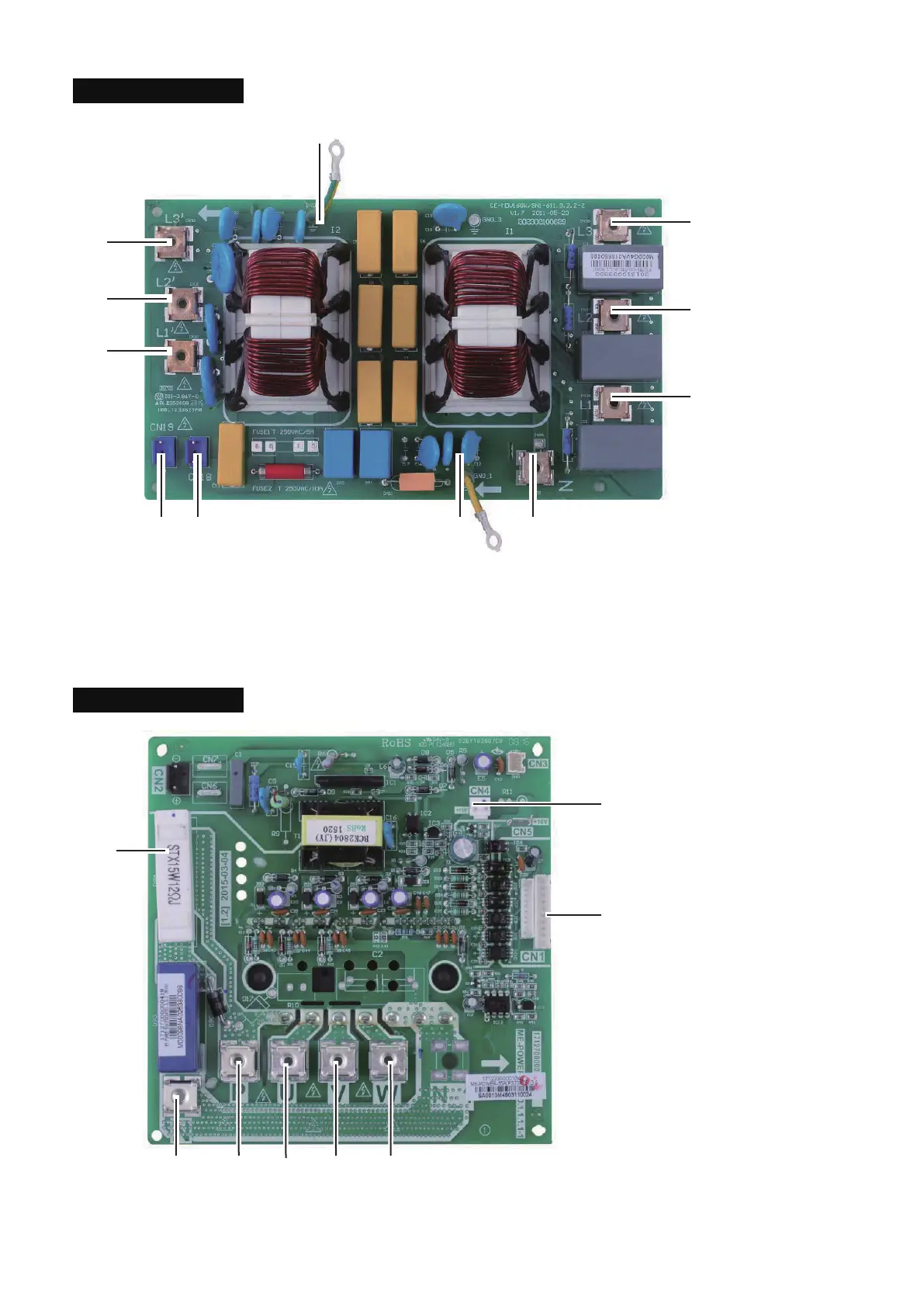

1. Puerto +15V (CN4)
2. A MCU (CN1)
3. Entrada N de IPM
4. Puerto de conexión del compresor W
5. Puerto de conexión del compresor V
6. Puerto de conexión del compresor U
7. Entrada P de IPM
8. Alimentación para cambio de suministro eléctrico (CN2)
PCB BTrifásico 12~16 kW
1 Suministro eléctrico L3 (L3)
2 Suministro eléctrico L2 (L2)
3 Suministro eléctrico L1 (L1)
4 Suministro eléctrico N (N)
5 Cable de tierra (GND_1)
6 Suministro eléctrico para carga (CN18)
8 Filtrado de suministro L1 (L1')
9 Filtrado de suministro L2 (L2')
10 Filtrado de suministro L3 (L3')
11 Cable de tierra (GND_2)
7 Suministro eléctrico para la placa
de control principal (CN19)
8.3.2 Componentes principales de la caja de distribución (trifásico, 10/12/14/16 kW)
PCB ATrifásico 12~16 kW
