OMGA FP 2000 - Cablaggio Elettrico; Electrical Cabling

16
CABLAGGIO ELETTRICO ELECTRICAL CABLING

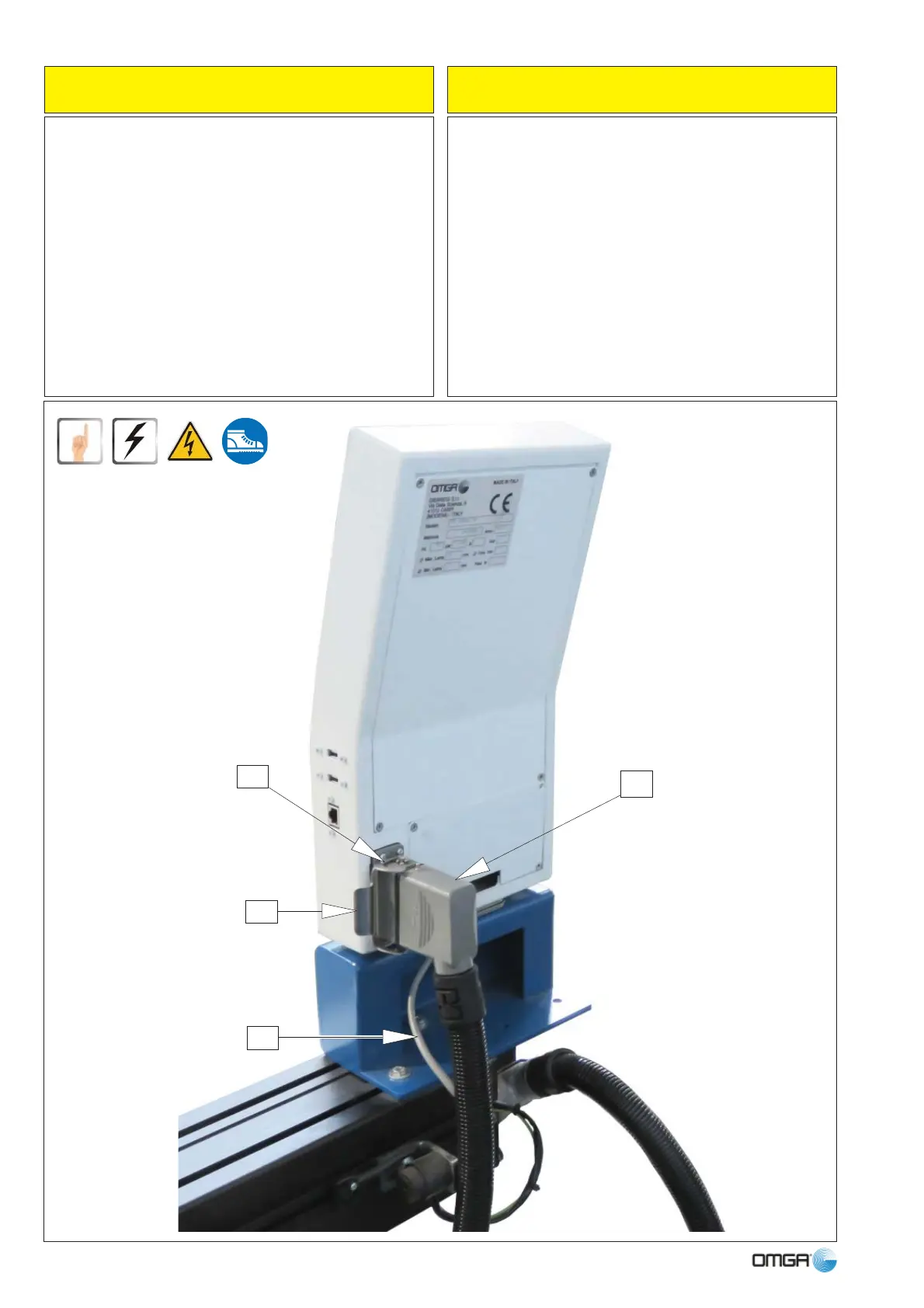

From the opposite side to the motor on the equipped
beam, where the User will have installed the N.C. box,
you will fi nd the male terminal board (R
2
), cabled to
the sheath which already houses the electrical cables
needed to operate the FP.
The N.C. box, in the at the back side, is equipped with
the corresponding female terminal board (R
1
) onto which
the User has to connect and hook up the terminal board
(R
2
) to the closure (Y).
The (X) cable has to be plugged in the inner RJ45 port
(5).
Dalla parte opposta al motore, sulla trave attrezzata,
dove cioè l’Utilizzatore avrà installato il Box NC, si trova
la morsettiera maschio (R
2
), cablata alla guaina che già
contiene i cavi elettrici utili al funzionamento del FP.
Il Box NC, nella parte posteriore, è attrezzato con la
corrispondente morsettiera femmina (R
1
) sulla quale
l’Utilizzatore deve connettere e agganciare con la chiu-
sura (Y) la morsettiera (R
2
).
Il cavo (X) deve essere inserito nella porta interna RJ45
(5).
R
2
R
1
Y
X
