2. Arme la Silla de Desagüe alrededor de la tubería de desagüe con la aber-
tura mirando hacia el grifo de OI. No instale todavía la tuerca de compre-
sión. Apriete ambos tornillos de sujeción hasta que queden bien fijos.
3. Perfore un orificio de 3/8" en la tubería de desagüe del fregadero,
usando la abertura de 3/8" en la Silla de Desagüe como guía para la
perforación.
4. Recorte el tubo negro de 3/8" que viene desde el grifo de OI al largo
adecuado.
AVISO: El tubo cortado deberá deslizarse en la abertura de la Silla
de Desagüe hasta que quede asentado en el fondo de la abertura,
sin vueltas (demasiado corto), y sin comba que pueda crear un
punto bajo (demasiado largo).
5. Deslice la tuerca de compresión hacia el tubo negro de 3/8" hacia arriba
desde el grifo hasta que el tubo sobresalga una 1/2" fuera de la tuerca.
Introduzca el extremo del tubo en la abertura de la Silla de Desagüe y
apriete bien la tuerca de compresión hasta que capture el tubo.

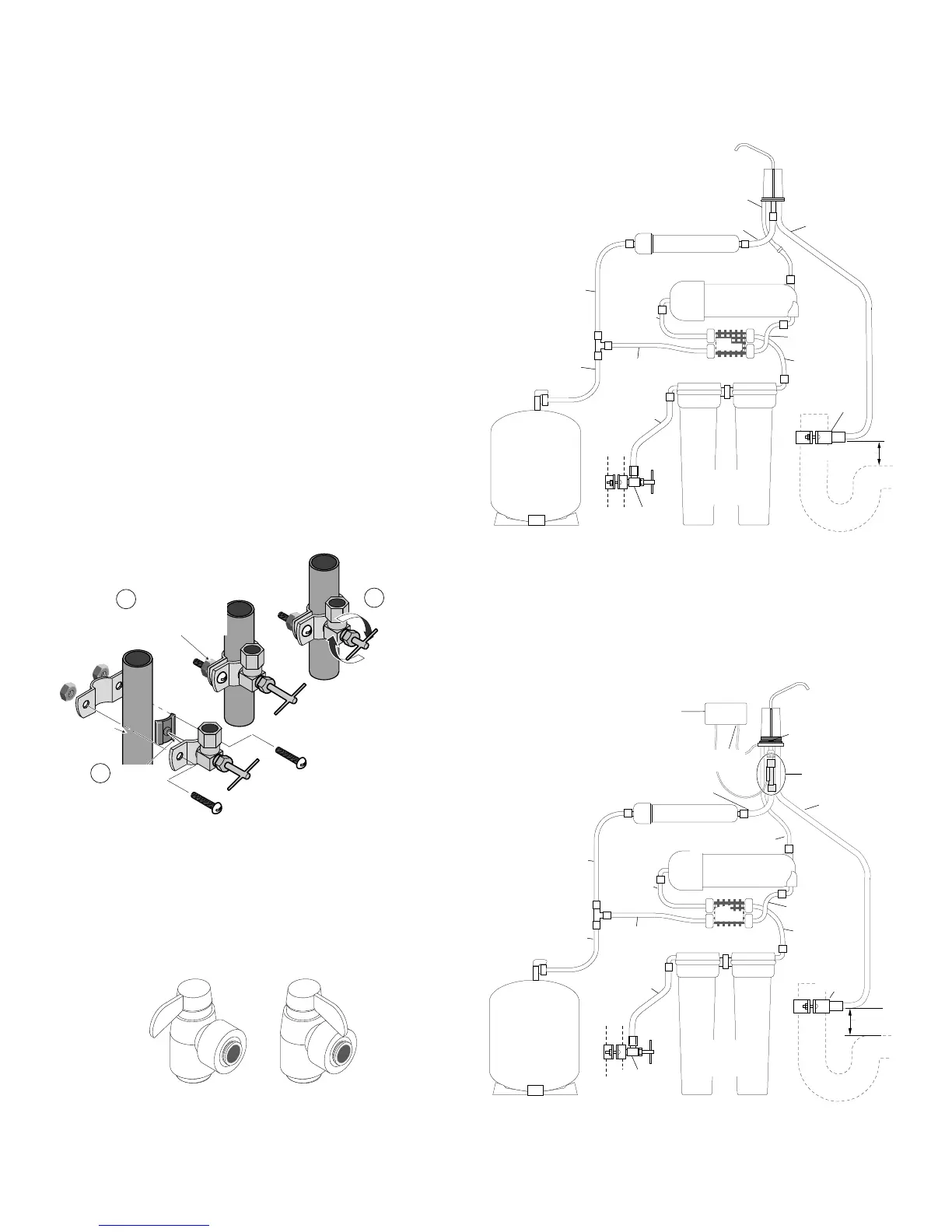

Llave de silla para el agua fría.Ver Figura 3
1. Afiance la Llave de Silla para el agua fría en la tubería de suministro de
agua fría con los tornillos provistos. Asegúrese de que la ubicación per-
mita que el tubo blanco de suministro llegue al sistema de OI (Paso A).
2. Tubería de cobre: Apriete bien los tornillos en la Llave de Silla en forma
uniforme y firme, manteniendo las mitades del soporte paralelas (Paso
B). Gire el mango de la llave en la dirección de las agujas del reloj hasta
que se detenga (Paso C).
Tubería galvanizada y de plástico: Apriete bien los tornillos en la Llave
de Silla en forma uniforme y firme manteniendo las mitades del soporte
paralelas. Gire el mango de la llave en dirección opuesta a las agujas del
reloj hasta que la aguja salga fuera de la llave. Repita con la tuerca de
empaque. Ahora use la abertura como guía y perfore un orificio de 1/8"
en la tubería de agua fría. Vuelva a instalar la tuerca y la aguja y apriete
hasta que se detenga (Paso C).
AVISO: El mango de la llave será un poco difícil de girar ya que empuja
una aguja a través de la pared de la tubería de suministro. No la fuerce
ni la apriete demasiado.
ENSAMBLAJE E INSTALACIÓN DEL
SISTEMA DE OSMOSIS INVERSA (OI)
1. Coloque el tanque de presión en un lugar conveniente debajo del fre-
gadero. Asegúrese de que la llave del tanque esté ABIERTA (Ver Figura 4).
2. Coloque el sistema de OI en una bandeja llana sobre el piso frente al
fregadero.
3. Conecte el extremo libre del tubo negro de 1/4" fuera del grifo al acce-
sorio de compresión que sale directamente de la envoltura de la mem-
brana de OI (ver Figura 5).
Para el Modelo RO2000, vaya al paso 5.
Para el Modelo RO2000-TDS vaya al paso 4 a continuación.
4. Enrosque el conmutador de flujo blanco al extremo del grifo (ver Figura 6).
14
