設置条件
18
設置条件

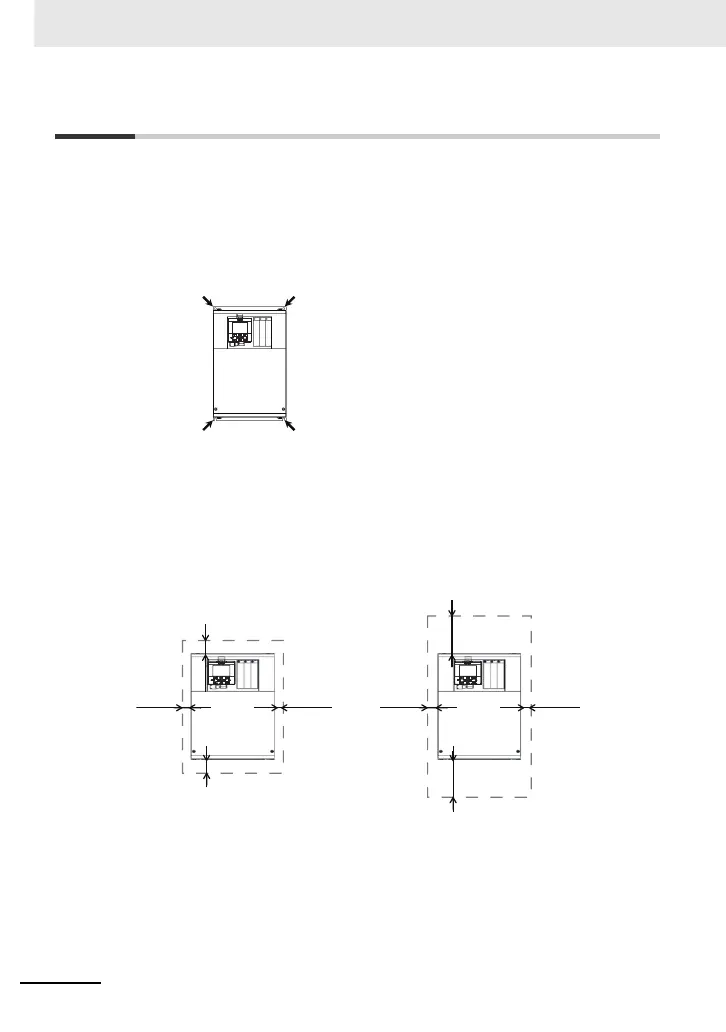

■機器周辺寸法条件
設置方法、設置方向にはご注意ください！
• インバータは、振動を受けない重量に耐えられる取り付け面に、ねじ、またはボルトで、がた
つきの無いようにしっかりと垂直に取り付けてください。
• 正しく取り付けない場合、冷却能力が低下し、トリップまたは破損の恐れがあります。
不燃性（金属など）の取り付け面に据付けてください！
• インバータは高温（最高 150 ℃程度）になります。火災の恐れがありますので、不燃性の垂直
な壁面（金属など）に据付けてください。また、本体重量を十分に支えられる構造になっている
ことを確認してください。
• 発熱体（制動抵抗器、リアクトル等）がある場合は、インバータと十分に離してください。
5cm以上5cm以上
30cm以上
30cm以上
5cm以上5cm以上
10cm以上
10cm以上 *1
*1 メンテナンス修理用スペースとして下部を 22cm 以上開けて据え付けてください。
・ 3G3RX2-A2150〜3G3RX2-A2220
・ 3G3RX2-A4150〜3G3RX2-A4220
下記の寿命部品交換には、インバータ本体を取り外す必要があります。
・ 3G3RX2-A2055〜3G3RX2-A2110
・ 3G3RX2-A4055〜3G3RX2-A4110
3G3RX2-A2004 〜 3G3RX2-A2550
3G3RX2-A4007 〜 3G3RX2-A4550
の場合
3G3RX2-B4750 〜 3G3RX2-B413K
の場合
