Ниже описана процедура оперативного запуска инвертора J7 с целью
управления двигателем, подключенным к инвертору по типовой схеме.
Процедура состоит из семи шагов:
Шаг 1 – Предварительная проверка
1-1 Проверка перед подачей напряжения питания.
Убедитесь в том, что подается надлежащее напряжение питания.
CIMR-J7AZ2@@@: 200 … 230 В~, 3-фазное
CIMR-J7AZB@@@: 200 … 240 В~, 1-фазное (на клеммы R/L1 и S/L2)
CIMR-J7AZ4@@@: 380 … 460 В~, 3-фазное
1-2 Убедитесь в том, что к выходным силовым клеммам (U/T1, V/T2, W/T3) подключен
двигатель.
1-3 Проверьте цепи, подключенные к клеммам схемы управления, и цепи управляющего
устройства.
1-4 Убедитесь в
том, что на клеммах управления отсутствуют сигналы.
1-5 Переведите двигатель в холостой режим (отсоедините его от нагрузки).
Индикатор LO/RE Когда светится этот индикатор, можно выбрать либо управление
инвертором с помощью Цифровой панели управления, либо работу
инвертора в соответствии с настроенными параметрами.
Примечание: Когда инвертор работает в режиме управления
двигателем, состояние этого индикатора изменить
нельзя. Когда светится этот индикатор, команды,
поступающие на вход RUN, игнорируются.
Индикатор PRGM Когда светится этот индикатор,
можно настраивать или
контролировать параметры n01 … n79.
Примечание: Когда инвертор работает в режиме управления
двигателем, параметры можно только отображать.
Изменять можно только некоторые из них. Когда
светится этот индикатор, команды, поступающие на
вход RUN, игнорируются.
Клавиша выбора
режима
Последовательный перебор индикаторов настройки и контроля
параметров. Если значение, выбранное для параметра, не было
подтверждено клавишей
"Ввод", и нажата эта клавиша, выбранное
значение будет отменено (не вступит в силу).
Клавиша
увеличения
значения
Увеличение номера при выборе контролируемого или
настраиваемого параметра, а также увеличение значения при
настройке параметра.
Клавиша
уменьшения
значения
Уменьшение номера при выборе контролируемого или
настраиваемого параметра, а также уменьшение значения при
настройке параметра.
Клавиша ввода Подтверждение (
Ввод) номера при выборе контролируемого или
настраиваемого параметра, а также подтверждение выбранных или
измененных значений.
Клавиша RUN Запуск инвертора (двигателя), когда 3G3JV управляется с Цифровой
панели управления.
Клавиша
STP/RESET
Прекращение работы инвертора (двигателя), если клавиша не была
отключена параметром nO6.

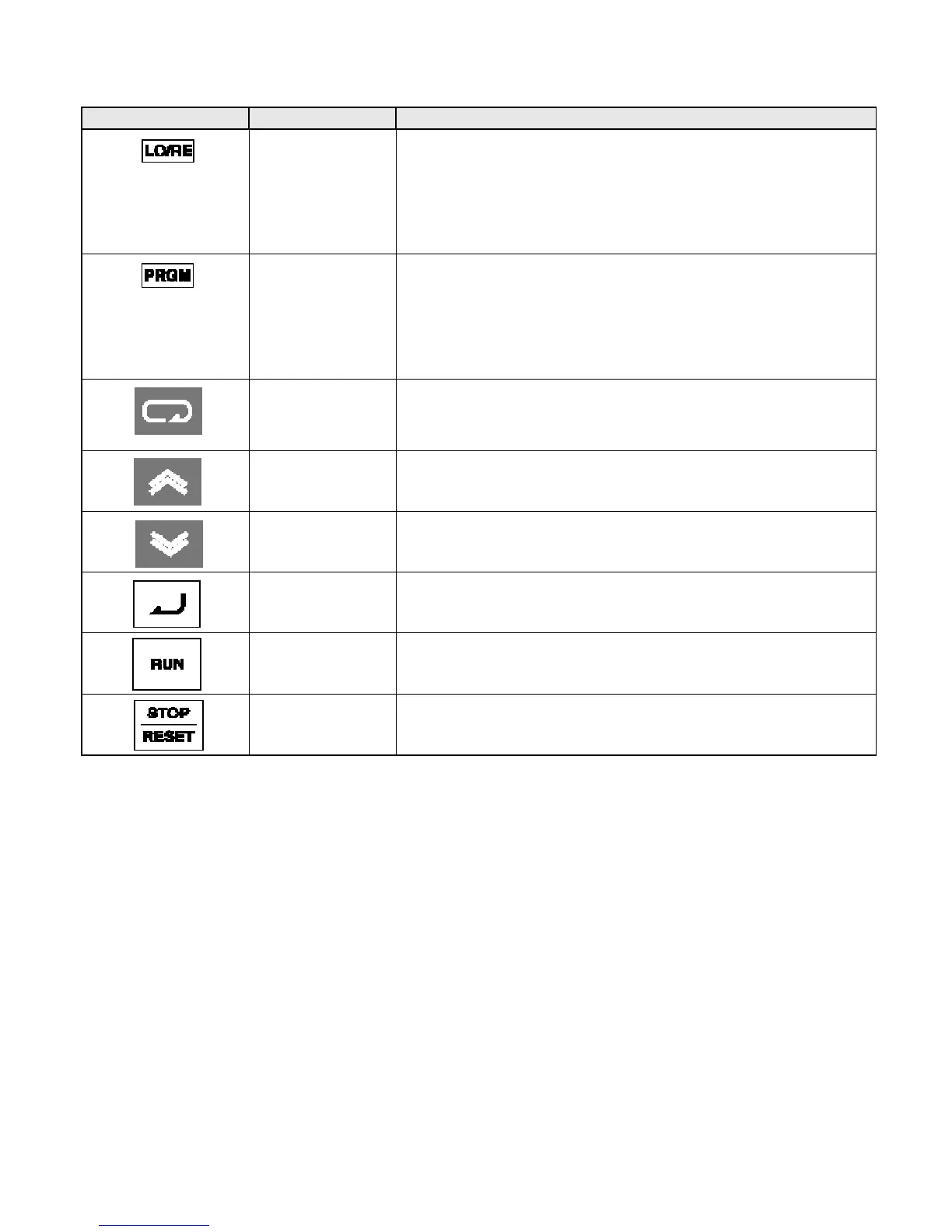

Внешний вид Название Назначение
