Omron CIMR-J7AZ - QUICK - Terminales del Circuito de Control

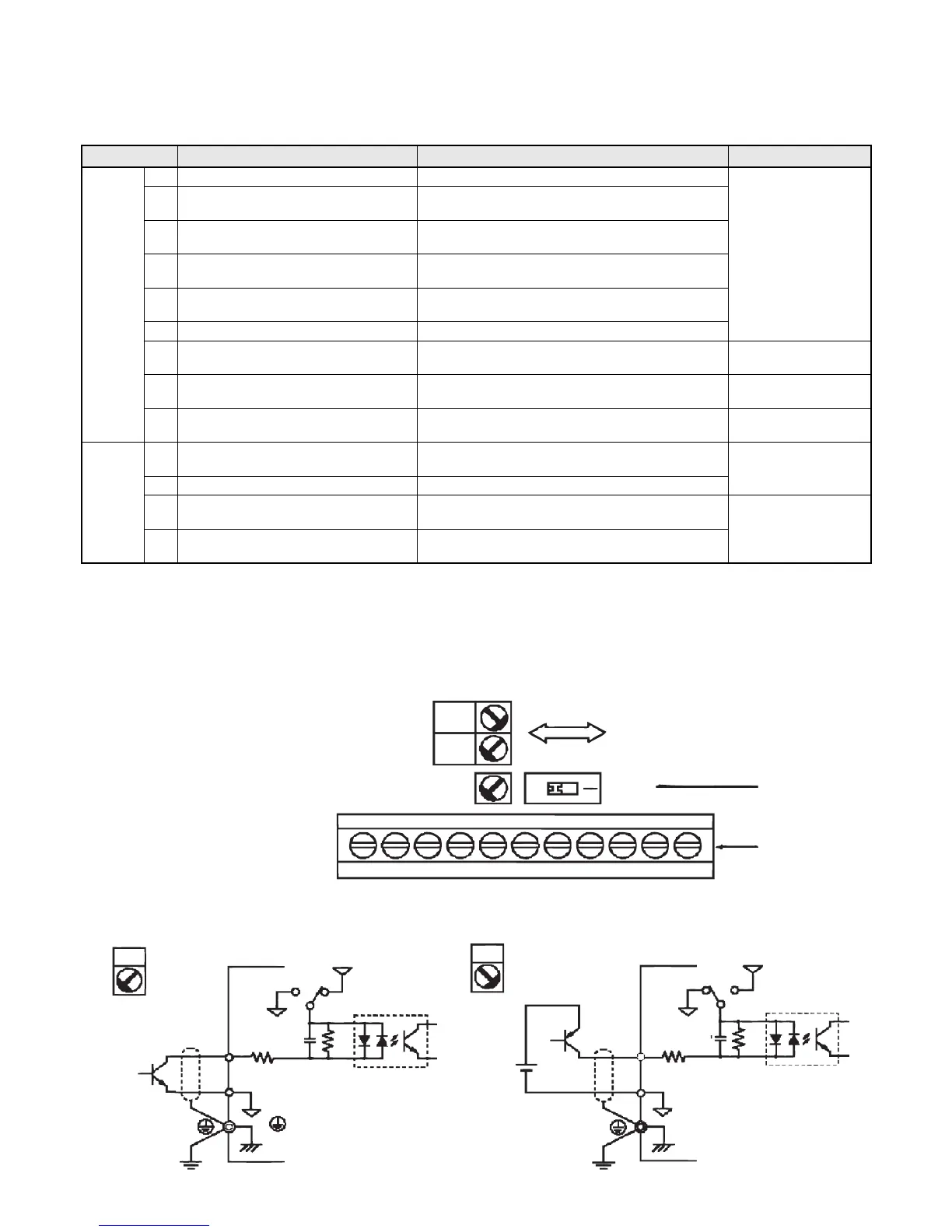

2. Terminales del circuito de control
Símbolo Nombre Función Nivel de la señal
Entrada S1 Marcha directa/Parada Marcha directa: ON, Parada: OFF Fotoacoplador de
8mA a 24Vc.c.
*1
*1 La configuración de estos terminales es NPN. No se requiere una fuente de alimentación externa. Consulte las
conexiones que se indican a continuación
S2 Entrada multifuncional 1 Configurada mediante el parámetro n36
(Inversa/Parada)
*2
*2 Las funciones entre paréntesis indican la configuración predeterminada.
S3 Entrada multifuncional 2 Configurada mediante el parámetro n37
(Fallo externo: NA)
*2
S4 Entrada multifuncional 3 Configurada mediante el parámetro n38
(Reset de fallo)
*2
S5 Entrada multifuncional 4 Configurada mediante el parámetro n39
(Referencia de multivelocidad 1)
*2
SC Común de entrada de secuencia Común para S1 hasta S5
FS Alimentación eléctrica de referencia
de frecuencia
Alimentación eléctrica de c.c. para uso de
referencia de frecuencia
20 mA a 12 V c.c.
FR Entrada de referencia de frecuencia Terminal de entrada para uso de referencia de
frecuencia
0 a 10 V c.c. (20 kΩ)
FC Común de referencia de frecuencia Común para uso de referencia de frecuencia 4 a 20 mA
0 a 20 mA
Salida MA
MB
Salida multifuncional: NA
Salida multifuncional: NC
Configurada por el parámetro n40 (durante el
funcionamiento)
*2
Salida de relé 1 A
máx. a 30 V c.c. y
250 V c.a.
MC Común de salida multifuncional Común para uso de MA y MB
AM Salida de monitorización analógica Configurada mediante el parámetro n44
(Frecuencia de salida)
*2
12 mA máx. a 0
hasta 10 V c.c.
AC Común de salida de monitorización
analógica
Común para uso de AM
Selección del método de entrada
Los interruptores SW7 y SW8, am-
bos situados sobre los terminales
del circuito de control, se utilizan
para la selección del método de
entrada.
Para utilizar estos interruptores, re-
tire la cubierta delantera y la cu-
bierta opcional.
Selección de entrada de secuencia
La entrada puede seleccionarse empleando SW7, NPN o PNP, tal y como se indica a continuación
Bloque de
terminales del
circuito de control
Bloque de
terminales del
circuito de control
SW7
SW8
PNP
NPN
SW7
V
I
SW8
OFF
NPN
(Configuración
predeterminada)
S1 a 5
SC
GND
SW7
24 V
360
3,3 k
GND
0,1 µ
S1 a 5
SC
GND
SW7
24 V
360
3,3 k
GND
0,1 µ
PNP
24 V c.c.
(± 10%)
