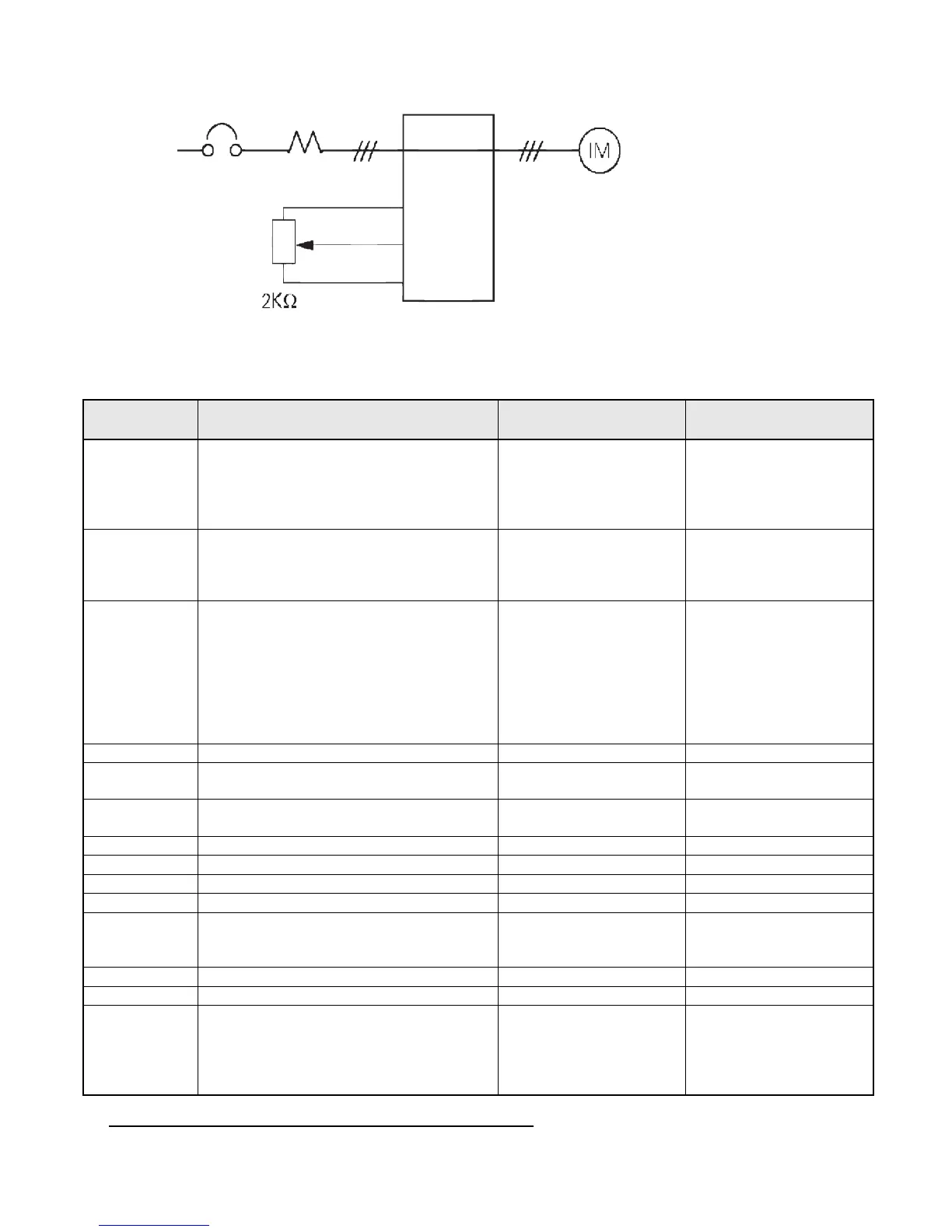

5. Список основных параметров
*1
*1 Полный список приведен в Руководстве по эксплуатации
Номер
параметра
Описание Диапазон значений
Значение по
умолчанию
n01 Доступ к параметрам:
0: Ограниченный доступ к параметрам
1: Полный доступ к параметрам
8: Инициализация параметров
(возврат к заводским значениям)
0 ... 9 1
n02 Выбор способа подачи команды "Ход":
0: Цифровая панель управления
1: Клеммы схемы управления
2: Коммуникационный интерфейс (опция)
0 ... 2 0
n03 Выбор способа задания опорной частоты:
0: Цифровая панель управления
(потенциометр)
1: Опорная частота 1 (n21)
2: Клемма
схемы управления (0 ... 10В)
3: Клемма схемы управления (4 ... 20мА)
4: Клемма схемы управления (0 ... 20мА)
6: Коммуникационный интерфейс (опция)
0 ... 4, 6 0
n09 Максимальная выходная частота 50 ... 400Гц
n10 Максимальное выходное напряжение 1 ... 255В (класс 200В)
1 ... 510В (класс 400В)
200 (класс 200В)
400 (класс 400В)
N11 Максимальная частота выходного
напряжения
50 ... 400Гц
n16 Время разгона 1 0.0 ... 999 сек 10 сек
n17 Время торможения 2 0.0 ... 999 сек 10 сек
n21 Опорная частота 1 0.0 ... 400
Гц 50Гц
n22 - n28 Опорная частота 2 - 8 0.0 ... 400Гц 0Гц
n32 Номинальный ток двигателя Зависит от модели 0 ... 120%
от номинального
выходного тока инвертора
n36 - n39 Многофункциональный вход (S2 -S5) 0 ... 35 --
n40
Многофункциональный выход (МА-MB-MC)
0 ... 18 1
n44 Многофункциональный аналоговый выход
(AM-AC):
0: Выходная частота (10В/макс. частота)
1: Выходной ток (10В/Номинальный ток
инвертора)
0,1 0
( )
(0 ... +10В)
FR
FC(0В)
ОПОРНАЯ ЧАСТОТА
(ЗАДАНИЕ СКОРОСТИ)
FS
СИГНАЛ
ЗАДАНИЯ
ОПОРНОЙ
ЧАСТОТЫ
+12В, 20мА
