Die folgenden sieben Schritte beschreiben die Vorgehensweise zur Inbe-
triebnahme des Frequenzumrichters, um in kürzester Zeit den einfachen
Betrieb eines Motors in einer typischen Konfiguration zu ermöglichen:
Schritt 1 – Grundüberprüfungen
1-1 Vor dem Anschluss der Versorgungsspannung durchzuführende Überprüfungen.
Kontrollieren Sie die Versorgungsspannung:
CIMR-J7AZ2@@@: Drehstrom 200 bis 230 V AC
CIMR-J7AZB@@@: Wechselstrom 200 bis 240 V AC (Anschluss an R/L1 und S/L2)
CIMR-J7AZ4@@@: Drehstrom 380 bis 460 V AC
1-2 Kontrollieren Sie den korrekten Anschluss des Motors an die Motorausgangsklemmen (U/T1,
V/T2, W/T3).
1-3 Kontrollieren Sie den korrekten Anschluss des Steuerschaltkreises an die Steuerklemmen.
1-4 Stellen Sie sicher, dass alle Steuerklemmen auf AUS geschaltet sind.
1-5 Trennen Sie den Motor von der Last.
Schritt 2 – Anschließen der Spannungsversorgung und Überprüfen des
Anzeigestatus
2-1 Schließen Sie nach Durchführen der Überprüfungen in Schritt 1 die Spannungsversorgung an
den Frequenzumrichter an.
2-2 Treten beim Anschließen und Einschalten der Spannungsversorgung keine Fehler auf, zeigt die
Anzeige das folgende Verhalten:

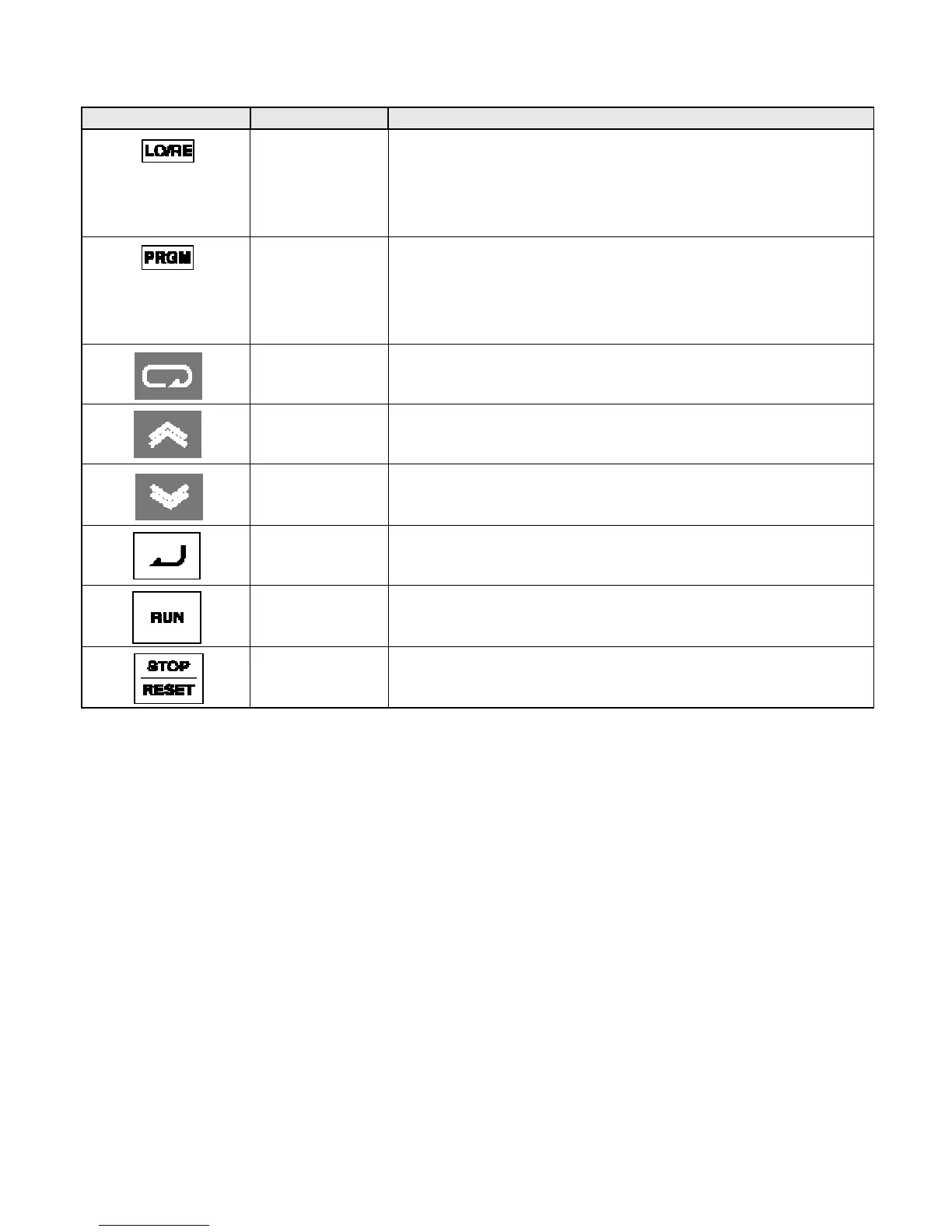

LO/RE-Anzeige Wenn diese Anzeige leuchtet, kann ausgewählt werden, ob der Betrieb
des Frequenzumrichters über die digitale Bedienkonsole oder gemäß der
eingestellten Parameter erfolgt.
Hinweis: Der Status dieser Einstellung kann nur bei laufendem
Frequenzumrichterbetrieb angezeigt werden. RUN-Befehle werden
ignoriert, solange diese Anzeige leuchtet.
PRGM-Anzeige Wenn diese Anzeige leuchtet, können die Parameter n01 bis n79 ange-
zeigt und eingestellt werden.
Hinweis: Während des Frequenzumrichterbetriebs können die Parameter
lediglich angezeigt werden. Nicht alle Parameter können eingestellt
werden. RUN-Befehle werden ignoriert, solange diese Anzeige
leuchtet.
Betriebsarten-Taste Wechselt der Reihe nach durch die o. a. Anzeige- und Einstellungsanzeigen.
Ungespeicherte Änderungen an Parametereinstellungen werden
verworfen, wenn diese Taste gedrückt wird.
Erhöhen-Taste Erhöhen von Parameternummern (Anzeige und Einstellung) und
Parameter-Einstellungen.
Verringern-Taste Verringern von Parameternummern (Anzeige und Einstellung) und
Parameter-Einstellungen.
Eingabetaste Übernahme von Parameternummern (Anzeige und Einstellung),
Übernahme geänderter Parametereinstellungen.
RUN-Taste Starten des Frequenzumrichters, sofern diese Taste nicht durch eine
entsprechende Parametereinstellung gesperrt ist.
STOP/RESET-Taste Stoppen des Frequenzumrichters, sofern die STOP-Taste nicht durch eine
entsprechende Einstellung des Parameters n06 deaktiviert wurde.
Anzeige Bezeichnung Funktion
