3. Installazione

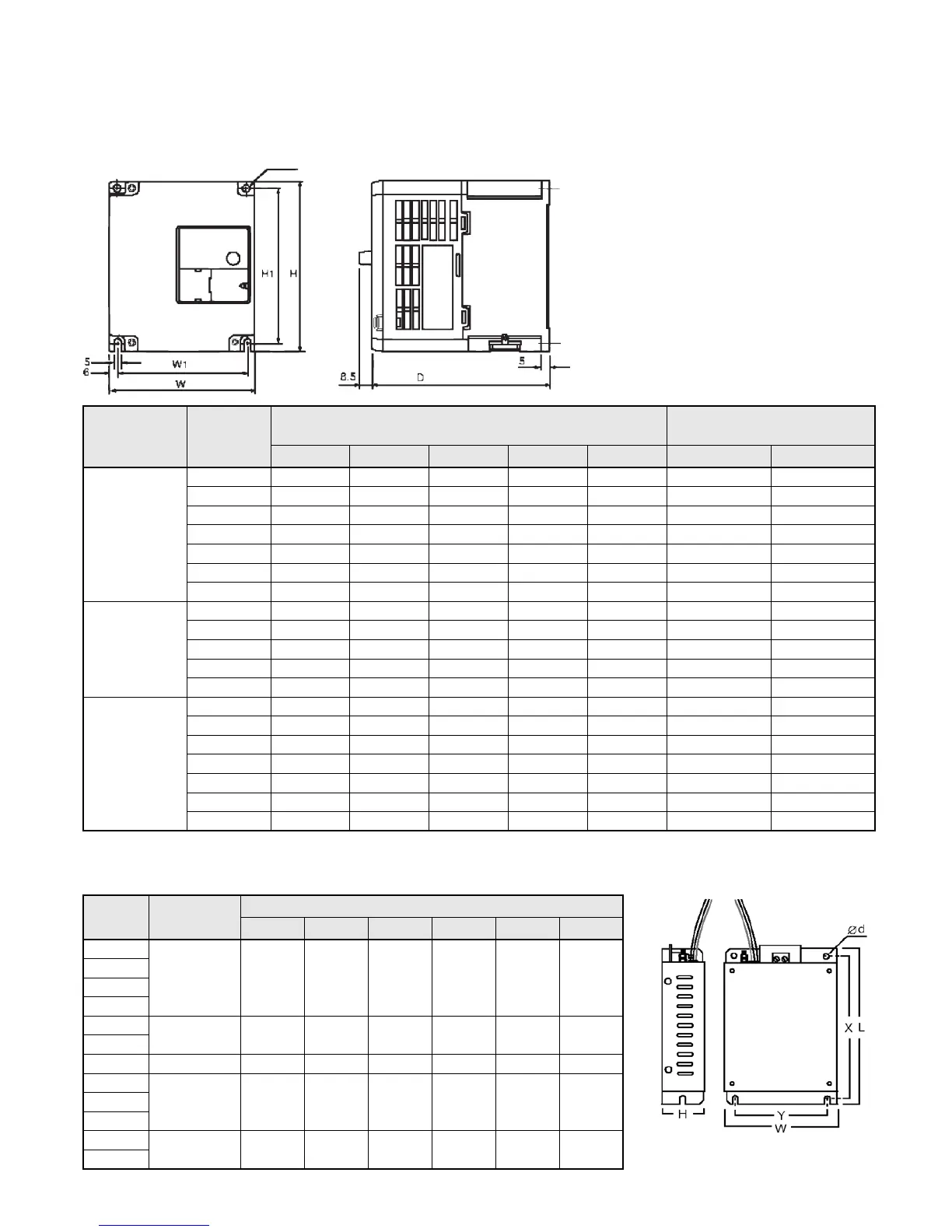

Caratteristiche del filtro antidisturbo
Tensione
nominale
Modello
J7AZ
Dimensioni (mm)
Raccomandazioni per
l'alimentazione
W H D W1 H1 MCCB (A) Filo (mm²)
Trifase
200 V c.a.
20P1 68 128 70 56 118 5 2
20P2 68 128 70 56 118 5 2
20P4 68 128 102 56 118 5 2
20P7 68 128 122 56 118 10 2
21P5 108 128 129 96 118 20 2
22P2 108 128 154 96 118 20 3,5
24P0 140 128 161 128 118 30 5,5
Monofase
200 V c.a.
B0P1 68 128 70 56 118 5 2
B0P2 68 128 70 56 118 5 2
B0P4 68 128 112 56 118 10 2
B0P7 108 128 129 96 118 20 3,5
B1P5 108 128 154 96 118 20 5,5
Trifase
400 V c.a.
40P2 108 128 81 96 118 5 2
40P4 108 128 99 96 118 5 2
40P7 108 128 129 96 118 5 2
41P5 108 128 154 96 118 10 2
42P2 108 128 154 96 118 10 2
43P0 140 128 161 128 118 20 2
44P0 140 128 161 128 118 20 2
Modello
J7AZ
Filtro
3G3JV-
Dimensioni
W L H Y X d
20P1 PFI2010-E 82 194 50 92 181 5,3
20P2
20P4
20P7
21P5 PFI2020-E 111 169 50 91 156 5,3
22P2
24P0 PFI2030-E 144 174 50 120 161 5,3
B0P1 PFI1010-E 71 169 45 51 156 5,3
B0P2
B0P4
B0P7 PFI1020-E 111 169 50 91 156 5,3
B1P5
Due fori diametro 5
,
