Os sete passos que se seguem descrevem as operações mínimas recomenda-
das que permitem que o J7 controle um motor ligado numa configuração típica,
para um funcionamento simples e de forma rápida:
Passo 1 – Verificações iniciais
1-1 Verificações antes de ligar a alimentação.
Verifique se a alimentação tem a tensão correcta.
CIMR-J7AZ2@@@: Trifásica de 200 a 230VCA
CIMR-J7AZB@@@: Monofásica de 200 a 240VCA (Fio R/L1 e S/L2)
CIMR-J7AZ4@@@: Trifásica de 380 a 460VCA
1-2 Certifique-se de que os terminais de saída do motor (U/T1, V/T2, W/T3) estão ligados ao motor.
1-3 Certifique-se de que os terminais do circuito de controlo e o dispositivo de controlo estão ligados
correctamente.
1-4 Certifique-se de que todos os terminais de controlo estão desactivados.
1-5 Defina o estado do motor para sem carga (ex: sem estar ligado ao sistema mecânico)
Passo 2 – Ligar a alimentação e verificar o estado do visor
2-1 Após realizar as verificações no passo 1, ligue de alimentação.
2-2 Caso o visor esteja a funcionar normalmente, quando a alimentação é ligada apresenta as
seguintes informações:
Indicador RUN: a piscar
Indicador LO/RE É possível seleccionar o funcionamento do Variador utilizando a Consola
digital ou de acordo com os parâmetros definidos quando este indicador
está iluminado.
Nota: Só é possível monitorizar o estado deste indicador quando o Varia-
dor está em funcionamento. Qualquer entrada do comando RUN é
ignorada quando este indicador está iluminado.
Indicador PRGM É possível monitorizar ou definir o parâmetro entre n01 e n79 quando este
indicador está iluminado.
Nota:
Quando o Variador está em funcionamento,
é possível monitorizar os
parâmetros e apenas alguns podem ser alterados. Qualquer entrada
do comando RUN é ignorada quando este indicador está iluminado.
Tecla de modo Alterna entre os indicadores de itens do monitor e definição em sequência.
O parâmetro que está a ser definido é cancelado se esta tecla for premida
antes de introduzir a definição.
Tecla de incrementar Incrementa os valores de parâmetros definidos, os números dos parâmetros
as posições de monitorização de U01 a U10.
Tecla de decrementar Decrementa os valores dos parâmetros definidos, os números dos parâme-
tros e as posições de monitorização de U01 a U10.
Tecla Enter Valida os valores de dados internos, números de parâmetros e as posições
de monitorização de U01 a U10 após serem definidos ou alterados.
Tecla RUN Inicia o funcionamento do Variador quando o J7 está a funcionar com a
Consola digital.
Tecla STP/RESET Pára o Variador a menos que o parâmetro nO6 esteja definido para
desactivar a tecla STOP.

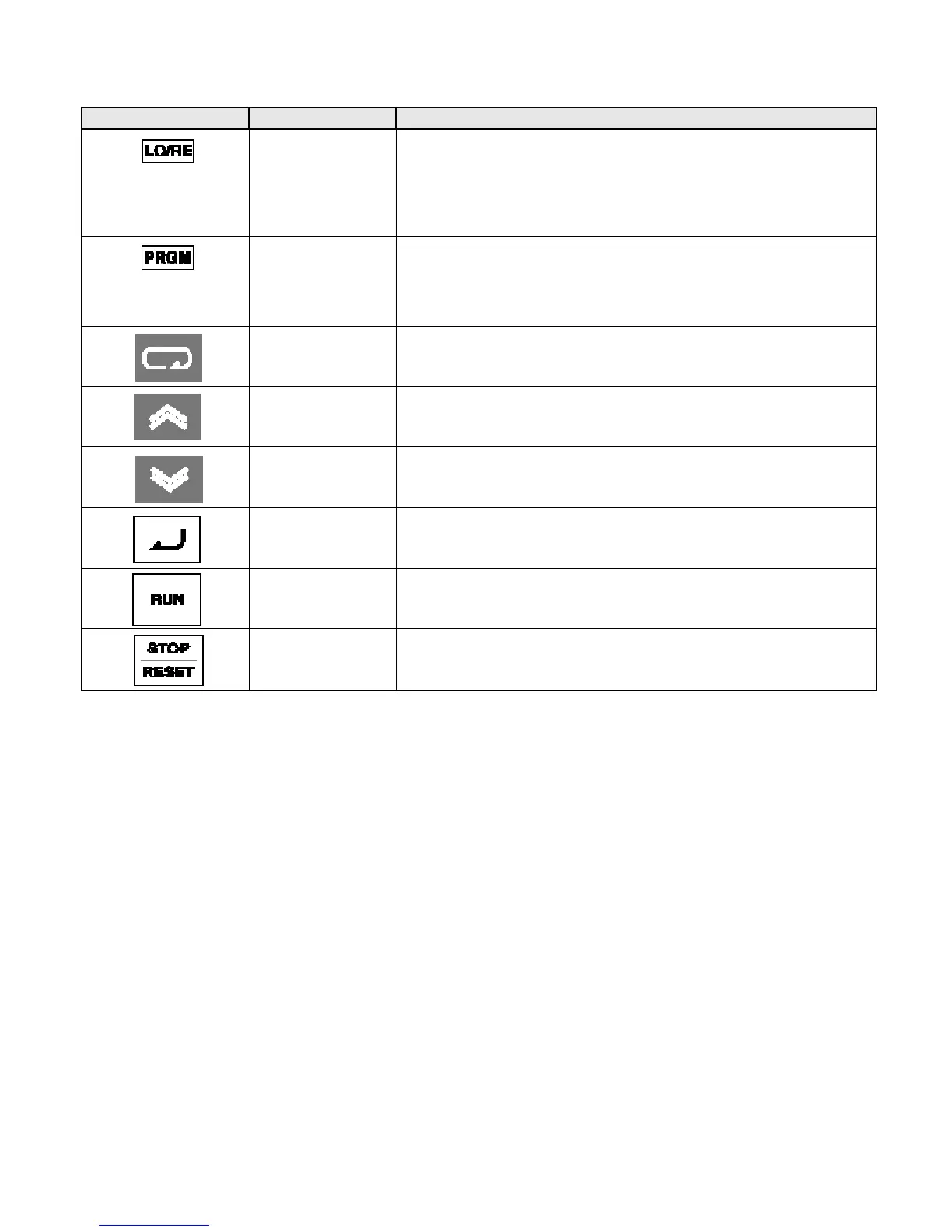

Aspecto Nome Função
