Passo 5 – Definir a frequência nominal do motor
Trata-se da frequência máxima de funcionamento do motor e permite ao J7 controlar de forma cor-
recta o motor. Consulte a indicação de frequência nominal (em Hz) na placa de identificação do motor
e introduza estas informações nos parâmetros n09 e n11
.
Passo 6 – Definir o comando de operação
Trata-se do método de comandos para arranque e paragem do motor (ou seja, o modo como o varia-
dor arranca e pára o motor). As duas operações básicas são executadas utilizando as teclas RUN e
STOP/RESET na Consola digital ou utilizando umas das entradas multifunções através dos terminais
do circuito de controlo.
Para definir o comando da operação, introduza o valor apropriado no parâmetro n02:
0 = As teclas RUN e STOP/RESET na Consola digital são activadas.
1 = Entradas multifunções através dos terminais do circuito de controlo.

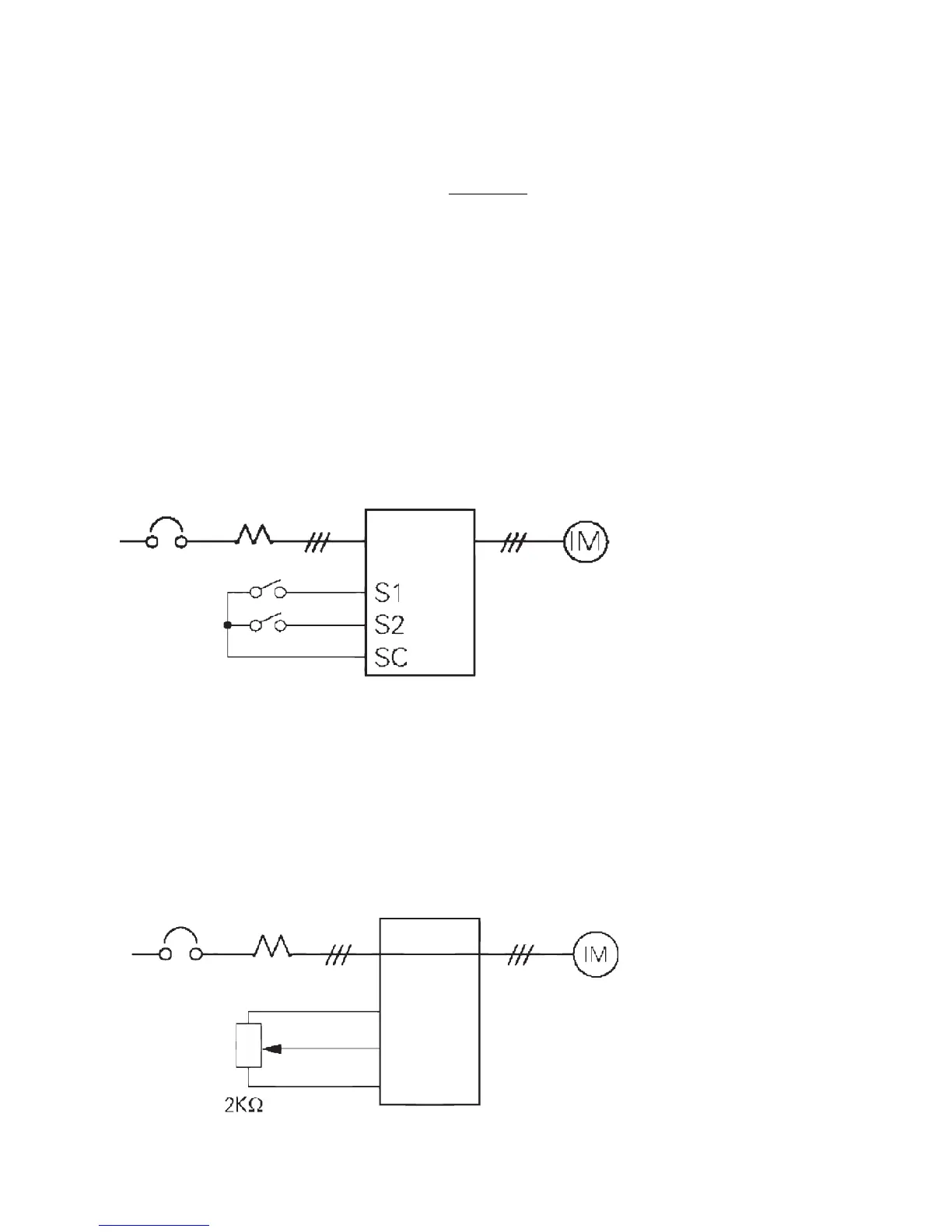

O diagrama abaixo mostra como ligar um interruptor para arrancar/parar o motor na direcção directa
de funcionamento no “controlo a dois fios”. Defina o parâmetro n02=1. Para activar um interruptor em
separado para rotação inversa no terminal de controlo S2, defina o parâmetro n36=2 (trata-se na rea-
lidade da predefinição de fábrica de n36).
Passo 7 – Definir a frequência de referência
Trata-se do método de selecção da origem para o comando de velocidade do motor. A predefinição
de fábrica corresponde ao potenciómetro na Consola digital (regulador FREF), não sendo neste caso
necessária qualquer definição.
A frequência de referência também pode ser dada a partir de um potenciómetro externo, uma saída
analógica a partir de um PLC ou até 8 velocidades pré-programadas existentes no variador e selecci-
onadas através das entradas multifunções.
Por exemplo, para aceitar a frequência de referência de um potenciómetro externo ou de uma saída
analógica de 0-10V a partir de um PLC, defina o parâmetro n03=2.
FUNC DIR/
PARAG EM
FUNC INV/
PARAG EM
( )
(0 A +10V)
FR
FC(0V)
FREQUÊNCIA
DE
REFERÊNCIA
FS
ALIMENTAÇÃO
DE DEFINIÇÃO
DE
FREQUÊNCIA
+12V, 20mA
