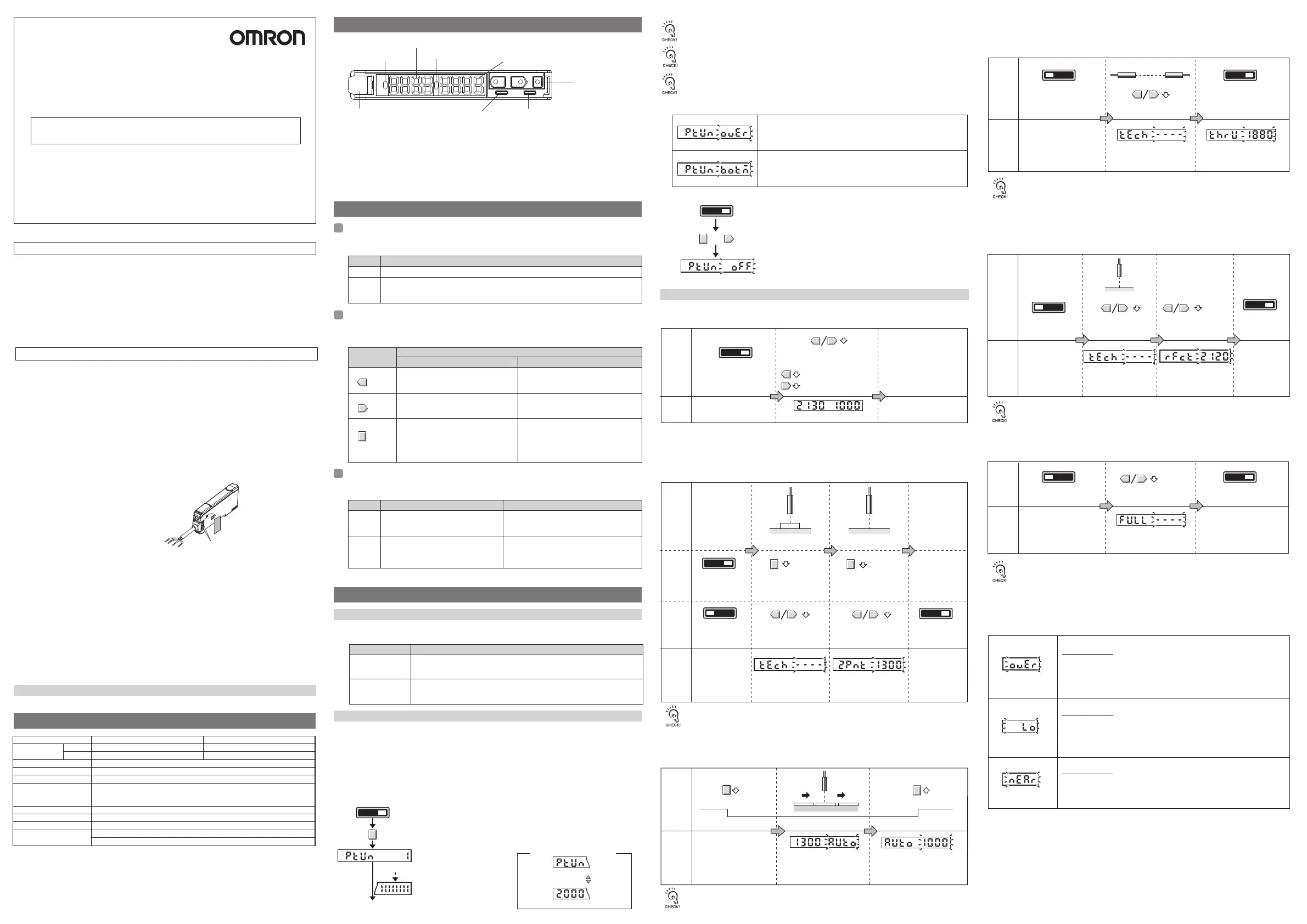

●파워 튜닝 에러
진척 바 표시 후, 이하의 내용이 표시되는 경우에는 에러가 발생한 것입니다.
OVER 에러
파워 튜닝 목표치에 대해서 현재의 수광량이 너무 적기 때문에 발생하는
에러. 파워는 조정되지 않습니다. 파워를 올릴 수 있는 것은 파워 튜닝을
설정하지 않은 상태의 수광량으로부터 약 5배까지입니다.
PTUN OVER
RUN 모드로 변환
BOTTOM 에러
파워 튜닝 목표치에 대해서 현재의 수광량이 너무 크기 때문에 발생하는
에러. 최소 파워로 조정됩니다. 파워를 내릴 수 있는 것은 파워 튜닝을
설정하지 않은 상태의 수광량으로부터 약 1/25까지입니다.
PTUN BOTM
PTUN OFF
RUNSET
MODE 키를 누르면서 DOWN 키를 3초 이상 누른다
주) MODE 키를 누른 후 바로 DOWN 키를 눌러 주십시오.
서브 디지털이 2회 점멸하고 파워 튜닝이 해제됩니다.
2회 점멸
2회 점멸
＋
■해제 방법
검출 기능을 변환하면 수광량이 변화하는경우가 있으므로, 그런 경우에는 검출
기능 변환 후에 다시 파워 튜닝을 실행해 주십시오.
「파워 튜닝 목표치」는 변경할 수 없습니다. 「5. 상세 설정」 참조
워크 있음과 워크 없음의 2점을 각각 검출해서 그 중간치의 광량을 역치로서 설정합니다. RUN 모드,
SET 모드의 어느 모드에서도 설정할 수 있습니다.
RUN 모드에서 설정하는 경우, 미리 「MODE 키 설정」기능의 설정이 「2PNT」로 되어 있는 것을
확인해 주십시오. 공장 출하 시에는 [PTUN]이 설정되어 있습니다. 「5. 상세 설정」 참조
2）티칭 설정
①워크 있음과 없음 티칭
조 작
워크가 있는 상태 워크가 없는 상태
RUN 모드로
변환
MODE 키a이상
누른다
3초 이상
RUN
모드
조작
RUNSET
MODE 키를 3초 이상
누른다
3초 이상
표 시
SET
모드
조작
SET 모드로
변환
RUNSET
RUN 모드로
변환
RUNSET
UP 키 또는 DOWN
키를 누른다
UP 키 또는 DOWN
키를 누른다
TECH ー
서브 디지털이 점멸합니다
2PNT 평균치
설정된 평균치가 2회
점멸합니다
워크가
1）매뉴얼 설정
평균치를 수동으로 설정합니다.
RUN 모드로 변환
평균치가 커집니다.
평균치가 작아집니다.
평균치
UP 키 또는 DOWN 키로
평균치 설정
조 작
표 시
RUNSET
약 5초 후, 표시 설정에서 설정하고
있는 표시로 되돌아갑니다.
수광량
2.각부의 명칭과 작용
3.조작의 기초지식
4.기본 설정
표시 보는 법
SET
모드 메인 디지털(적색 표시) 서브 디지털(녹색 표시)
RUN※
키 조작에 따라서 평균치나 메인 디지털에
표시되고 있는 기능의 설정치를 순서대로
표시합니다.
메인 디지털과 서브 디지털에 표시되는 내용은 현재 선택하고 있는 모드에 따라서 다릅니다.
공장 출하 후 처음으로 전원을 넣으면 RUN 모드의 내용이 표시됩니다.
※표시 내용은 「표시 변환」기능으로 변경할 수 있습니다. 「5. 상세 설정」 참조
키 조작에 따라서 수광량이나 기능
명칭을 순서대로 표시합니다.
1CH측의 현재 수광량을 표시합니다.
(공장 출하 시)
2CH측의 현재 수광량을 표시합니다.
(공장 출하 시)
키 조작
UP 키 평균값를 올립니다. 설정 내용에 따라서는 작용이 바뀝니다.
・티칭을 실행
・설정치의 변경(순방향)
설정 내용에 따라서는 작용이 바뀝니다.
・티칭을 실행
・설정치의 변경(역방향)
평균값를 내립니다.
설정하고자 하는 기능의 표시를
변환합니다.
DOWN 키
MODE 키
키의 종류
키의 작용
RUN 모드 SET 모드
「MODE 키 설정」에 따라서는 작용이
달라집니다.
・티칭
・파워 튜닝 실행
・제로 리셋 실행
표시 변환이나 검출 조건의 설정 조작은 조작 키로 실시합니다.
키의 역할은 현재 선택하고 있는 모드에 따라 변합니다.
모드 변환
SET
모드 내 용
RUN
실제로 검출할 때나 아래의 설정을 할 때에 선택합니다.
평균치 매뉴얼 조정, 티칭, 파워 튜닝, 제로 리셋,
키 로크
모드는「SET/RUN 변환 스위치」로 변환합니다.
목적에 맞는 모드로 변환해서 조작해 주십시오.
검출 조건이나 티칭에 의해 평균치를 설정할 때에 선택합니다.
①1CH의 출력이 ON으로 된 때에 점등합니다.
②1CH측의 수광량이나 기능의 명칭을 표시합니다.
③2CH측의 출력이 ON으로 된 때에 점등합니다.
④2CH측의 수광량이나 검출 시의 보조적인 정보나 기능 설정치를 표시합니다.
⑤모드를 변환합니다.
⑥표시나 설정하는 채널을 선택합니다.
⑦표시의 변환이나 기능의 설정을 조작합니다.
⑧화이버를 착탈할 때에 사용합니다.
①
동작 표시등 (1CH)
③
⑥
⑧
로크 레버
②
메인 디지털 (적색 표시)
④
서브 디지털 (녹색 표시)
⑦
조작 키
⑤
SET/RUN 변환 스위치
1
2
UP
SET RUN 1 2
DOWN MODE
현재 검출중인 수광량을 「파워 튜닝 목표치(2000: 공장 출하 시 설정)」 근처로 조정하고자
하는 때에 하는 조작입니다. 파워 튜닝은 반드시 검출 물체와 헤드를 고정해서 수광량이
안정되어 있는 상태에서 실시해 주십시오.
RUNSET
RUN 모드로 변환
조정이 완료되고 조작 전의 표시로 되돌아갑니다.
서브 디지털로 진척 바가 1행씩 표시됩니다.
(진척 바가 표시되면 키를 놓습니다.)
메인 디지털의 표시에 대해서
MODE 키를 3초 이상 누른다
파워 튜닝 목표치
PTUN
(파워 튜닝 실시중)
진척 바
PTUN
일정 시간에 표시 변환
■설정 방법
미리「MODE 키 설정」기능의 설정이 [PTUN](파워 튜닝)으로 되어 있는 것을
확인해 주십시오.
공장 출하 시에는 [PTUN]이 설정되어 있습니다. 「5. 상세 설정」참조
채널 변환 스위치로 파워 튜닝하고자 하는 채널을 선택해 주십시오.
선택사항 내용
입광 시에 ON으로 할 지, 차광 시에 ON으로 할 지 선택합니다.
SET 모드의「동작 모드」에서 설정합니다. 「5. 상세 설정」 참조
LON(라이트 온)
(공장 출하 시)
DON
(다크 온)
입광 시에 출력이 ON으로 됩니다. 「검출 기능」에「DIFF」(미분 동작)를
설정하고 있는 경우에는 엣지 검출력이 ON으로 됩니다.
차광 시에 출력이 ON으로 됩니다. 「검출 기능」에「DIFF」(미분 동작)를
설정하고 있는 경우에는 엣지 검출력이 OFF로 됩니다.
1. 동작 모드를 설정한다
3. 평균치를 설정한다
2. 파워를 조정한다(필요에 따라서)
「출력 설정」으로「1-2」(차분 동작)를 설정하고 있는 경우에는 티칭한 2점의
차분치의 중앙으로 역치가 설정됩니다.
②오토매틱 티칭(이동 워크에서 설정)
서브 디지털 값에 AUTO라고
표시되어 수광량의 샘플링을
개시합니다
조 작
표 시
AUTO
평균치
수광량 AUTO
설정된 역치가 점멸합니다
MODE 키를 3초 이상 계속해서 누른다
키를 계속해서 누르고 있는 동안 수광량을 검출해서 그 최대치와 최소치의 중간을 역치로서
설정할 수 있습니다. 미리「MODE 키 설정」기능의 설정이「AUTO」로 되어 있는 것을
확인해 주십시오. 공장 출하 시에는 [PTUN]으로 설정되어 있습니다. 「5. 상세 설정」 참조
「출력 설정」으로 [1-2](차분 동작)를 설정하고 있는 경우, 차분치의 최대값과
최소값의 중앙으로 역치가 설정됩니다.
③투과형 워크 없음 티칭
투과형 화이버용의 설정 방법으로 워크가 없는 상태에서 실시합니다.
(워크 없음 상태) 수광량의 약 -6% 값을 평균치로서 설정합니다. 미묘한 광량차를
안정되게 검출할 수 있습니다.
RUN 모드로 변환
RUNSET
서브 디지털이 점멸합니다
조 작
표 시
TECH ー
설정된 평균치가 2회
점멸합니다
THRU 평균치
SET 모드로 변환
워크가 없는 상태
UP 또는 DOWN 키를
누른다
RUNSET
「출력설정」으로 [1-2](차분 동작)를 설정하고 있는 경우, 2채널측은 티칭한 때의
차분치가 그대로 평균치로서 설정됩니다.
(반사형 워크 없음 티칭과 동일)
TECH ー
표 시
UP 또는 DOWN 키를
누른다
서브 디지털이 점멸합니다
3초 이상
조 작
SET 모드로 변환
RUNSET
RUN 모드로
변환
RUNSET
UP 키 또는 DOWN키를
3초 이상 누른다
RFCT 평균치
설정된 평균치가 2회
점멸합니다
④반사형 워크 없음 티칭
반사형 화이버용의 설정 방법으로 워크가 없는 (배경) 상태에서 실시합니다.
(워크 없음 상태) 수광량의 약 +6% 값을 평균치로서 설정합니다. 미묘한 광량차를
안정되게 검출할 수 있습니다.
워크가 없는 상태
「출력 설정」으로 [1-2](차분 동작)를 설정하고 있는 경우, 2채널측은 티칭한 때의
차분치가 그대로 역치로서 설정됩니다.
(투과형 워크 없음 티칭과 동일)
⑤최대 감도 설정
최대감도에서평균값을설정합니다.검출거리를적어도길게하고싶을때편리한방법입니다.
RUN 모드로 변환
RUNSET
설정된 평균치가 2회
점멸합니다
3초 이상
조 작
표 시
FULL 평균치
UP 또는 DOWN키를 3초
이상 누른다
SET 모드로 변환
RUNSET
워크의 있음/없음은 설정에 관계없습니다. 설정되는 값은「검출 기능」이나
「파워 튜닝」의 설정 내용에 따라서 바뀝니다.
「출력 설정」으로 [1-2] (차분 동작) 를 설정하고 있는 경우, 2채널측은 이 방법을
사용한 평균치를 설정할 수 없습니다.
・티칭 에러
OVER
2회 점멸
NEAR
2회 점멸
LO
2회 점멸
티칭을 실행한 후, 서브 디지털 표시에 아래와 같이 표시되는 경우에는 에러가 발생한 것입니다. 단,
역치는 가능한 범위에서 설정되지만, 올바르게 검출되지 않는 경우가 있습니다.
수광량이 너무 큽니다.
다음중 어느 것인가를 실행한 후, 다시 티칭을 실행해 주십시오.
・수광량이 작게 되도록 헤드를 설정
・파워 튜닝 실행
수광량이 너무 적습니다.
다음중 어느 것인가를 실행한 후, 다시 티칭을 실행해 주십시오.
・수광량이 크게 되도록 헤드를 설정
・파워 튜닝 실행
수광량의 변화가 너무 적습니다.
수광량의 변화가 크게 되도록 헤드를 설정한 후, 다시 티칭을 실행해
주십시오.
OVER 에러
LOW 에러
NEAR 에러
©
